Układ bezpieczników w Renault Scenicu II potrafi zaskoczyć, bo część obwodów jest rozproszona między kabinę, komorę silnika i dodatkowe moduły pod fotelem. Poniżej zbieram praktyczny opis najważniejszych zabezpieczeń, ich typowych funkcji oraz sposób sprawdzania, który naprawdę pomaga przy awarii nawiewu, szyb, wycieraczek czy gniazda 12 V. To wiedza, która oszczędza czas i zmniejsza ryzyko przypadkowego uszkodzenia instalacji.
Najważniejsze rzeczy o bezpiecznikach w Scenic II
- W Scenicu II bezpieczniki są zwykle w kilku miejscach, a nie w jednej skrzynce.
- Najczęściej sprawdza się blok w kabinie, skrzynkę pod fotelem i zabezpieczenia w komorze silnika.
- Ten sam objaw może mieć różne przyczyny w zależności od wersji wyposażenia.
- Nowy bezpiecznik musi mieć taki sam amperaż jak oryginał, inaczej grozi uszkodzenie wiązki.
- Jeśli bezpiecznik przepala się ponownie, problem zwykle leży w zwarciu albo przeciążeniu, nie w samym elemencie.
Gdzie w Scenic II znajdują się bezpieczniki
W tym modelu najważniejsze zabezpieczenia są rozłożone tak, żeby chronić zarówno instalację komfortu, jak i większe odbiorniki prądu. Ja zawsze zaczynam od sprawdzenia, czy problem dotyczy tylko jednego obwodu, czy kilku naraz, bo to od razu podpowiada, w której skrzynce szukać przyczyny.
| Miejsce | Co tam zwykle znajdziesz | Kiedy tam zaglądać |
|---|---|---|
| Skrzynka w kabinie, po lewej stronie deski | Oświetlenie wnętrza, szyby, nawiew, centralny zamek, wycieraczki, radio i część obwodów komfortu | Gdy nie działa pojedyncza funkcja związana z wygodą lub sterowaniem w kabinie |
| Dodatkowa skrzynka pod przednim fotelem pasażera | Między innymi hamulec postojowy, gniazda 12 V, ogrzewanie foteli i część dodatkowego wyposażenia | Gdy awaria dotyczy wyposażenia, którego nie widać na pierwszy rzut oka |
| Komora silnika | Wycieraczki, światła, ABS/ESP, wentylator chłodnicy, ogrzewanie tylnej szyby i obwody dużego poboru | Gdy przestają działać układy zewnętrzne albo ważne funkcje bezpieczeństwa |
| Wkładki na dodatnim biegunie akumulatora | Główne zasilanie modułów i rozdział energii dla większych bloków | Gdy nie działa więcej niż jeden układ albo auto ma problem z zasilaniem głównym |

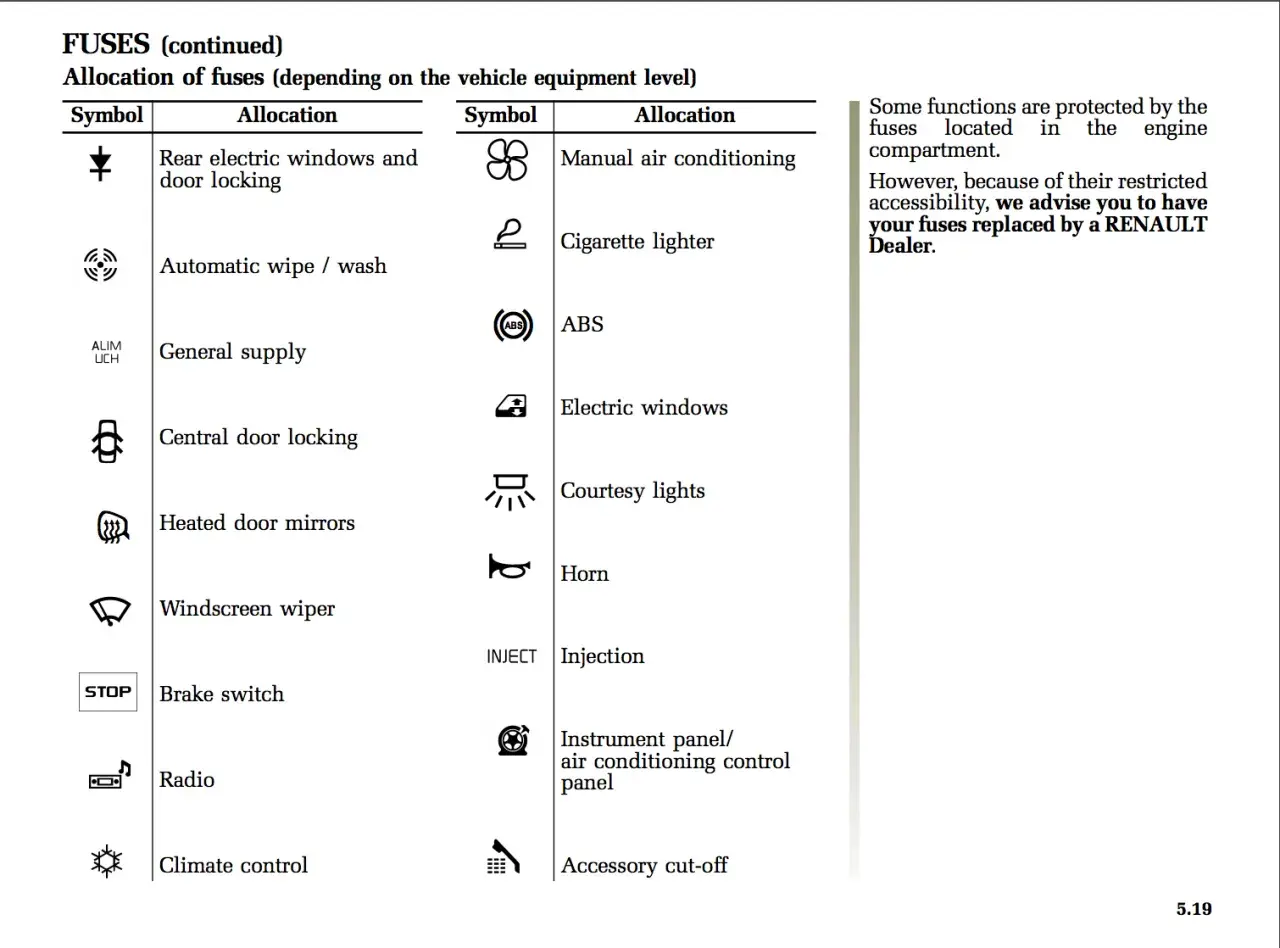

W praktyce liczy się nie tylko położenie skrzynki, ale też opis na jej pokrywie. W Scenic II schemat bywa przyklejony od wewnątrz, a niektóre opisy różnią się zależnie od silnika, wersji po liftingu i wyposażenia. To ważne, bo właśnie tu najłatwiej o pomyłkę i niepotrzebne szukanie „na ślepo”.
Który bezpiecznik odpowiada za najczęstsze usterki
Najczęściej użytkownik szuka odpowiedzi na bardzo konkretne pytanie: co sprawdzić, gdy nie działa dany element? W Scenicu II można wskazać kilka obwodów, które wracają najczęściej, ale zawsze traktuję je jako punkty startowe, a nie absolutny wyrok. Wersja auta ma znaczenie, więc jeśli opis na pokrywie skrzynki różni się od tabeli internetowej, to pokrywa wygrywa.
Najczęściej sprawdzane obwody w kabinie
| Obwód | Najczęściej spotykane oznaczenie | Jak objawia się awaria |
|---|---|---|
| Dmuchawa nawiewu | C 40 A | Nawiew nie działa wcale albo pracuje niestabilnie |
| Zapalniczka i przednie gniazdo 12 V | T 15 A, w części opisów także inne oznaczenie zależne od wersji | Ładowarka, kompresor lub akcesoria nie mają zasilania |
| Tylna wycieraczka | P 15 A | Wycieraczka nie reaguje na manetkę |
| Elektryczne szyby | L 25 A, M 25 A, D 40 A | Jedna szyba, para szyb lub cały zespół przestaje działać |
| Centralny zamek | U 20 A | Auto nie rygluje drzwi lub działa tylko częściowo |
| ABS i ESP | F 10 A | Zapala się kontrolka ABS/ESP, układ przechodzi w tryb awaryjny |
| Światła stop | H 15 A oraz przekaźnik B 40 A | Światła stop nie świecą albo działają tylko częściowo |
| Radio, klimatyzacja, czujniki i elementy wyposażenia | G 15 A | Znika zasilanie kilku funkcji naraz, zwykle związanych z komfortem |
Przeczytaj również: Radio nie działa? Opel Meriva - bezpieczniki i ich wymiana
Najważniejsze zabezpieczenia pod maską
| Obwód | Najczęściej spotykane oznaczenie | Jak objawia się awaria |
|---|---|---|
| Ogrzewanie tylnej szyby | 6 30 A | Szyba nie odparowuje i nie grzeje po włączeniu |
| Wycieraczki przednie | 9 25 A | Wycieraczki przestają działać albo pracują tylko chwilowo |
| Przeciwmgłowe | 10 20 A | Nie zapalają się halogeny przeciwmgłowe |
| Wentylator chłodnicy | 11 40 A | Silnik szybciej się grzeje, a wentylator nie startuje |
| ABS i ESP | 13 25 A | Kontrolki bezpieczeństwa świecą się mimo sprawnego akumulatora |
| Światła pozycyjne i wybrane obwody po zapłonie | 7A lub B7 7,5 A | Znika zasilanie konkretnych lamp, przełączników lub paneli |
Jeśli mam podać jedną praktyczną wskazówkę, to brzmi ona tak: szukaj najpierw obwodu, nie numeru z internetu. Ten sam objaw, na przykład brak zapalniczki, może w różnych wersjach Scenica II prowadzić do innego bezpiecznika. To właśnie dlatego warto rozumieć funkcję, a nie tylko przepisywać oznaczenie.
Jak sprawdzić i wymienić bezpiecznik bez błędu
Przy bezpiecznikach nie ma sensu działać „na siłę”. Ja zawsze idę krok po kroku, bo w elektryce samochodowej pośpiech zwykle kończy się tym samym problemem, tylko droższym. W Scenicu II sprawdzenie jest proste, o ile trzymasz się podstawowych zasad.
- Wyłącz zapłon i odczekaj chwilę, aż moduły przejdą w stan spoczynku.
- Otwórz właściwą skrzynkę i porównaj opis na pokrywie z objawem awarii.
- Wyjmij bezpiecznik szczypcami z płytki lub małymi szczypcami, jeśli w aucie ich brakuje.
- Oceń mostek wewnątrz wkładki. Jeśli jest przerwany albo nadtopiony, bezpiecznik jest spalony.
- Załóż nowy element o takim samym amperażu i typie jak oryginał.
- Włącz dany odbiornik i sprawdź, czy wszystko działa stabilnie, bez iskrzenia i bez natychmiastowego ponownego przepalenia.
Jeśli masz multimetr, możesz dodatkowo sprawdzić ciągłość, zwłaszcza wtedy, gdy wkładka wygląda dobrze, ale układ nadal nie działa. To lepsze niż zgadywanie. I jeszcze jedna rzecz, którą widuję zaskakująco często: nie wolno wkładać bezpiecznika o większym amperażu „żeby był spokój”, bo wtedy zabezpieczenie przestaje chronić przewody, a instalacja może się przegrzać.
Dlaczego bezpiecznik przepala się ponownie
Jednorazowy przepalony bezpiecznik zwykle oznacza, że układ dostał za duże obciążenie. Jeśli jednak po wymianie historia powtarza się od razu, problem nie leży już w samym bezpieczniku. Z mojego doświadczenia w Scenic II najczęściej winne są cztery rzeczy: zwarcie, zużyty odbiornik, wilgoć albo dokładane akcesoria.
- Zwarcie w wiązce, szczególnie w przelotkach drzwi i klapy bagażnika.
- Zatarte albo przeciążone silniki, na przykład nawiew, wycieraczki, siłowniki szyb.
- Zawilgocone złącza lub moduły, które po czasie zaczynają robić zwarcie do masy.
- Dokładane urządzenia, takie jak radio, alarm, hak, kamerka czy ładowarka, podpięte w nieodpowiedni sposób.
W praktyce najgorszy scenariusz to taki, gdy kierowca wymienia bezpiecznik kilka razy z rzędu i za każdym razem wkłada mocniejszy. Wtedy usterka zamiast się ujawnić, tylko się maskuje. Lepiej zatrzymać się na tym etapie i poszukać przyczyny w obwodzie, bo to oszczędza i czas, i elementy instalacji.
Wersje Scenica II nie mają identycznego układu
To jeden z powodów, dla których internetowe schematy potrafią wprowadzać chaos. Scenic II występował w różnych odmianach silnikowych i wyposażeniowych, a to wpływało na rozmieszczenie i opis zabezpieczeń. Nawet jeśli na pierwszy rzut oka dwa egzemplarze wyglądają tak samo, ich instalacja może mieć inne obwody pomocnicze.
| Wersja / wyposażenie | Co zmienia w bezpiecznikach |
|---|---|
| Benzyna i diesel | Różnią się główne wkładki zasilania, a w dieslu częściej pojawiają się dodatkowe obwody podgrzewania i sterowania. |
| Xenon zamiast halogenów | Dochodzi osobne zabezpieczenie dla układu ksenonów i elementów związanych z poziomowaniem lub spryskiwaczami reflektorów. |
| Grand Scenic i wersje 7-miejscowe | Częściej mają dodatkowe obwody pod fotelami i dla gniazd w drugiej lub trzeciej strefie wnętrza. |
| Hak holowniczy i multimedia | Wchodzą dodatkowe zabezpieczenia dla modułu haka, gniazda przyczepy i akcesoriów multimedialnych. |
| Automat lub LPG | W komorze silnika mogą pojawić się dodatkowe bezpieczniki dla układów zależnych od skrzyni lub instalacji gazowej. |
Dlatego przed wymianą nie ufam ślepo jednej tabeli z forum, nawet jeśli wygląda przekonująco. Zawsze sprawdzam pokrywę skrzynki, wersję auta i sam objaw. To drobna różnica w podejściu, ale właśnie ona odróżnia skuteczną diagnozę od przypadkowego strzelania w ciemno.
Co sprawdzić poza samym bezpiecznikiem
Jeżeli nowy bezpiecznik działa tylko chwilę albo problem wraca po minucie, trzeba spojrzeć szerzej. W Scenic II często winny jest nie sam wkład, lecz element, który go przeciąża. Zanim uznasz sprawę za zakończoną, sprawdź jeszcze kilka rzeczy.
- Stan akumulatora i klem, bo słabe zasilanie potrafi mylić objawy.
- Masy nadwozia, zwłaszcza gdy problem dotyczy kilku układów naraz.
- Przekaźnik, jeśli dany obwód korzysta z osobnego sterowania.
- Wiązkę w drzwiach, klapie i pod fotelem, gdzie przewody pracują i pękają najczęściej.
- Sam odbiornik, na przykład silnik nawiewu, pompę, siłownik albo mechanizm szyby.
- Wilgoć w module komfortu, bo z pozoru mały wyciek potrafi wywołać serię dziwnych usterek.
Mój praktyczny skrót jest prosty: najpierw lokalizacja, potem właściwy amperaż, na końcu przyczyna przeciążenia. Taka kolejność zwykle wystarcza, żeby bezpieczniki w Scenic II przestały być zagadką, a stały się po prostu elementem, który da się rozsądnie i bezpiecznie sprawdzić.
