Szybka diagnoza problemów elektrycznych w Oplu Meriva
- Opel Meriva A (2003-2010) posiada dwie główne skrzynki bezpieczników: w kabinie i pod maską.
- Opel Meriva B (2010-2017) może mieć do trzech skrzynek: w komorze silnika, w desce rozdzielczej i w bagażniku.
- Najczęstsze awarie dotyczą gniazda zapalniczki, radia, centralnego zamka i szyb elektrycznych.
- Zawsze wymieniaj przepalony bezpiecznik na nowy o identycznym amperażu i typie.
- Przed przystąpieniem do wymiany, zawsze wyłącz zapłon i, jeśli to możliwe, odłącz akumulator.
Awaria elektryki w Oplu Meriva? Zanim zadzwonisz do mechanika, sprawdź te elementy!
Niespodziewana awaria elektryki w samochodzie potrafi być frustrująca. Zamiast panikować i od razu szukać pomocy u specjalisty, często wystarczy szybka diagnostyka i wymiana drobnego elementu – bezpiecznika. To proste działanie może zaoszczędzić Twój czas i pieniądze, a co najważniejsze, szybko przywrócić komfort użytkowania pojazdu.
Dlaczego bezpieczniki to pierwsza linia obrony Twojego auta?
Bezpieczniki to nic innego jak celowo najsłabsze ogniwa w obwodzie elektrycznym Twojego samochodu. Ich głównym zadaniem jest ochrona droższych i bardziej skomplikowanych komponentów, takich jak radio, silniczki szyb, czy nawet jednostka sterująca silnika (ECU), przed uszkodzeniem. W przypadku przeciążenia prądowego lub zwarcia, bezpiecznik przepala się, przerywając przepływ prądu i zapobiegając poważniejszym awariom, a nawet pożarowi. Działają one jak swego rodzaju zawory bezpieczeństwa, które poświęcają się, aby chronić resztę systemu. Zrozumienie tej roli jest kluczowe, ponieważ pokazuje, jak ważna jest ich prawidłowa wymiana.
Jak rozpoznać, że problemem jest właśnie przepalony bezpiecznik?
Najbardziej oczywistym objawem przepalonego bezpiecznika jest nagła utrata funkcji konkretnego elementu elektrycznego. Jeśli radio nagle milknie, gniazdo zapalniczki przestaje działać, światła nie świecą, lub elektryczne szyby odmawiają posłuszeństwa, bardzo prawdopodobne, że winowajcą jest bezpiecznik. Aby to potwierdzić, możesz dokonać wizualnej inspekcji: przepalony bezpiecznik ma zazwyczaj przerwany drucik w środku, widoczny przez przezroczystą obudowę. Czasem jednak uszkodzenie nie jest tak wyraźne, zwłaszcza w przypadku bezpieczników o większym amperażu. W takiej sytuacji pomocny może okazać się tester bezpieczników, który szybko wskaże, czy dany element przewodzi prąd. Pamiętaj jednak, że przepalony bezpiecznik to często symptom, a nie przyczyna problemu. Jeśli nowy bezpiecznik przepala się natychmiast po wymianie, oznacza to, że w instalacji występuje poważniejsze zwarcie lub przeciążenie, które wymaga interwencji mechanika.Gdzie Opel ukrył skrzynki z bezpiecznikami w Merivie? Dokładna lokalizacja
Zlokalizowanie skrzynki bezpieczników to pierwszy, fundamentalny krok do rozwiązania problemu z elektryką. W zależności od generacji Twojego Opla Meriva, te kluczowe elementy mogą znajdować się w różnych, czasem dość sprytnie ukrytych miejscach. Przygotowałem szczegółowe wskazówki, które pomogą Ci je odnaleźć zarówno w modelach Meriva A, jak i Meriva B.
Meriva A (2003-2010): Dwa kluczowe miejsca, które musisz znać
W Oplu Meriva A znajdziesz dwie główne skrzynki bezpieczników, które odpowiadają za różne obszary elektryki pojazdu. Pierwsza z nich, odpowiedzialna głównie za systemy komfortu i wyposażenia wnętrza, znajduje się w kabinie pasażerskiej, po lewej stronie deski rozdzielczej. Aby się do niej dostać, musisz otworzyć mały schowek lub klapkę, która zazwyczaj jest umiejscowiona obok lewej nogi kierowcy. Czasami wymaga to delikatnego podważenia plastikowej osłony. Druga skrzynka zlokalizowana jest w komorze silnika, również po lewej stronie, w pobliżu akumulatora. Jest ona zazwyczaj chroniona przez plastikową pokrywę, którą należy zdjąć, aby uzyskać dostęp do bezpieczników. Ta skrzynka odpowiada za kluczowe podzespoły silnika i systemy bezpieczeństwa.
Meriva B (2010-2017): Znajdź wszystkie trzy skrzynki – w kabinie, pod maską i w bagażniku
W nowszej generacji Opla Meriva B, system bezpieczników jest nieco bardziej rozbudowany, co oznacza, że możesz napotkać nawet trzy skrzynki. Główna skrzynka, podobnie jak w Merivie A, mieści się w komorze silnika, po lewej stronie. Jest to zazwyczaj największa skrzynka, chroniona przez solidną pokrywę. Druga skrzynka znajduje się w desce rozdzielczej, dostępna po otwarciu drzwi kierowcy, za małym schowkiem lub klapką, często umiejscowioną na bocznej ściance deski rozdzielczej. W niektórych, lepiej wyposażonych wersjach Merivy B, możesz znaleźć także trzecią skrzynkę, która umiejscowiona jest w bagażniku, po lewej stronie za osłoną. Dostęp do niej wymaga zazwyczaj zdjęcia bocznej tapicerki lub klapki rewizyjnej. Ta dodatkowa skrzynka często obsługuje systemy komfortu tylnej części pojazdu, takie jak gniazdo zasilania w bagażniku czy moduły haka holowniczego.
Schemat i opis bezpieczników Opel Meriva A – Twój kompletny przewodnik
Aby skutecznie zdiagnozować problem i wymienić przepalony bezpiecznik, potrzebujesz dokładnego schematu. Pamiętaj, że dokładne rozmieszczenie i oznaczenia mogą się nieznacznie różnić w zależności od rocznika i wersji wyposażenia Twojego Opla Meriva A. Zawsze zalecam weryfikację z instrukcją obsługi pojazdu lub naklejką na wewnętrznej stronie pokrywy skrzynki bezpieczników – to najpewniejsze źródło informacji.
Skrzynka w kabinie pasażerskiej: Za co odpowiadają poszczególne bezpieczniki?
Skrzynka bezpieczników w kabinie pasażerskiej Merivy A odpowiada za większość systemów komfortu i wyposażenia wnętrza. Znajdziesz tu bezpieczniki do takich funkcji jak radio, oświetlenie wnętrza, elektryczne szyby, centralny zamek, wycieraczki, kierunkowskazy oraz gniazdo zapalniczki 12V. Szczególnie często problem dotyczy gniazda zapalniczki, za które odpowiadają bezpieczniki F16 i F37. Poniżej przedstawiam przykładowy, uproszczony schemat. Pamiętaj, że to tylko przykłady, a dokładny schemat zawsze znajdziesz w instrukcji obsługi pojazdu.
| Nr Bezpiecznika | Amperaż | Funkcja (przykłady) |
|---|---|---|
| F16 | 15A | Gniazdo zapalniczki 12V |
| F37 | 15A | Gniazdo zapalniczki 12V (alternatywne/dodatkowe) |
| F22 | 20A | Radio / System Infotainment |
| F30 | 25A | Elektryczne szyby (przód) |
| F35 | 10A | Oświetlenie wnętrza |
| F12 | 10A | Centralny zamek |
Bezpieczniki pod maską: Ochrona kluczowych podzespołów silnika
Skrzynka bezpieczników zlokalizowana w komorze silnika Merivy A chroni kluczowe podzespoły związane z pracą silnika i systemami bezpieczeństwa. Znajdziesz tu bezpieczniki odpowiadające za jednostkę sterującą silnika (ECU), system ABS, wentylator chłodnicy, pompę paliwa, a także światła mijania i drogowe. Awaria któregokolwiek z tych bezpieczników może unieruchomić pojazd lub wpłynąć na jego bezpieczeństwo. Poniżej przedstawiam przykładowy, uproszczony schemat. Podobnie jak w przypadku skrzynki wewnętrznej, są to jedynie przykłady, a pełny schemat znajdziesz w dokumentacji Twojego samochodu.
| Nr Bezpiecznika | Amperaż | Funkcja (przykłady) |
|---|---|---|
| F1 | 30A | ABS / ESP |
| F5 | 10A | Sterownik silnika (ECU) |
| F10 | 20A | Pompa paliwa |
| F15 | 15A | Światła mijania (lewe) |
| F16 | 15A | Światła mijania (prawe) |
Rozszyfrowujemy bezpieczniki w Oplu Meriva B – schematy i objaśnienia
W Oplu Meriva B, podobnie jak w poprzedniej generacji, schematy bezpieczników mogą różnić się w zależności od wyposażenia i roku produkcji. Zawsze odwołuj się do instrukcji obsługi pojazdu lub naklejki na wewnętrznej stronie pokrywy skrzynki bezpieczników, aby uzyskać najbardziej precyzyjne informacje. To zapewni Ci pewność i bezpieczeństwo podczas pracy z instalacją elektryczną.
Panel w desce rozdzielczej: Bezpieczniki od radia, szyb i oświetlenia wnętrza
Panel bezpieczników w desce rozdzielczej Merivy B odpowiada za wiele systemów komfortu i multimediów. Znajdziesz tu bezpieczniki do radia, elektrycznych szyb, oświetlenia wnętrza, a także gniazda zapalniczki 12V. W tym modelu, za gniazdo zapalniczki najczęściej odpowiada bezpiecznik F29. Poniżej prezentuję przykładowy, uproszczony schemat, który pomoże Ci zorientować się w rozmieszczeniu. Pamiętaj, że dokładne wartości i lokalizacje mogą się różnić, dlatego instrukcja obsługi jest Twoim najlepszym przyjacielem.
| Nr Bezpiecznika | Amperaż | Funkcja (przykłady) |
|---|---|---|
| F29 | 15A | Gniazdo zapalniczki 12V |
| F13 | 20A | Radio / System Infotainment |
| F20 | 25A | Elektryczne szyby (przód) |
| F25 | 10A | Oświetlenie wnętrza |
| F10 | 10A | Centralny zamek |
Skrzynka w komorze silnika: Co chronią bezpieczniki o dużej mocy?
Skrzynka bezpieczników w komorze silnika Merivy B zawiera bezpieczniki o większej mocy, chroniące kluczowe podzespoły silnika i systemy o znaczeniu krytycznym dla działania pojazdu. Odpowiadają one między innymi za jednostkę sterującą silnika (ECU), system ABS/ESP, wspomaganie kierownicy, główne zasilanie, wentylator chłodnicy oraz pompę paliwa. Ich prawidłowe działanie jest niezbędne dla bezpieczeństwa i sprawności samochodu. Poniżej znajdziesz przykładowy, uproszczony schemat. Jak zawsze, zalecam konsultację z instrukcją obsługi pojazdu w celu uzyskania precyzyjnych danych.
| Nr Bezpiecznika | Amperaż | Funkcja (przykłady) |
|---|---|---|
| F1 | 40A | Główne zasilanie ABS/ESP |
| F5 | 15A | Sterownik silnika (ECU) |
| F10 | 20A | Pompa paliwa |
| F15 | 30A | Wentylator chłodnicy |
Tajemnicza skrzynka w bagażniku: Jakie funkcje obsługuje?
Warto wiedzieć, że trzecia skrzynka bezpieczników w Merivie B jest opcjonalna i występuje zazwyczaj w lepiej wyposażonych wersjach pojazdu. Jeśli Twoja Meriva B posiada tę skrzynkę, najczęściej obsługuje ona funkcje związane z tylną częścią pojazdu oraz dodatkowym wyposażeniem. Mogą to być takie elementy jak gniazdo zasilania 12V w bagażniku, podgrzewanie tylnej szyby, moduły systemów infotainment dla pasażerów z tyłu, oświetlenie bagażnika, czy też systemy związane z hakiem holowniczym. Poniżej przedstawiam przykładowy, uproszczony schemat dla tej skrzynki.
| Nr Bezpiecznika | Amperaż | Funkcja (przykłady) |
|---|---|---|
| F1 | 15A | Gniazdo 12V w bagażniku |
| F5 | 20A | Podgrzewanie tylnej szyby |
| F10 | 10A | Moduł haka holowniczego |
Najczęstsze problemy z elektryką w Merivie – który bezpiecznik sprawdzić?
Doświadczenie pokazuje, że niektóre awarie elektryczne w Oplu Meriva są szczególnie powszechne. Znając te typowe problemy, możesz zaoszczędzić sobie sporo czasu, wiedząc, który bezpiecznik sprawdzić w pierwszej kolejności. Poniżej znajdziesz wskazówki, które pomogą Ci szybko zlokalizować potencjalnego winowajcę.
Problem z gniazdem zapalniczki 12V? Zlokalizuj bezpiecznik F16/F37 (Meriva A) lub F29 (Meriva B)
Niedziałające gniazdo zapalniczki to jedna z najczęściej zgłaszanych usterek, co zresztą potwierdzają dane z iParts. W większości przypadków winny jest przepalony bezpiecznik. W Oplu Meriva A, za gniazdo zapalniczki odpowiadają zazwyczaj bezpieczniki nr 16 i 37, które znajdziesz w skrzynce w kabinie pasażerskiej. W przypadku Merivy B, najczęściej jest to bezpiecznik F29, zlokalizowany w skrzynce w desce rozdzielczej lub, rzadziej, w komorze silnika (zależnie od rocznika i wersji wyposażenia). Zawsze warto zacząć od sprawdzenia tych konkretnych bezpieczników, zanim zaczniesz szukać głębiej.

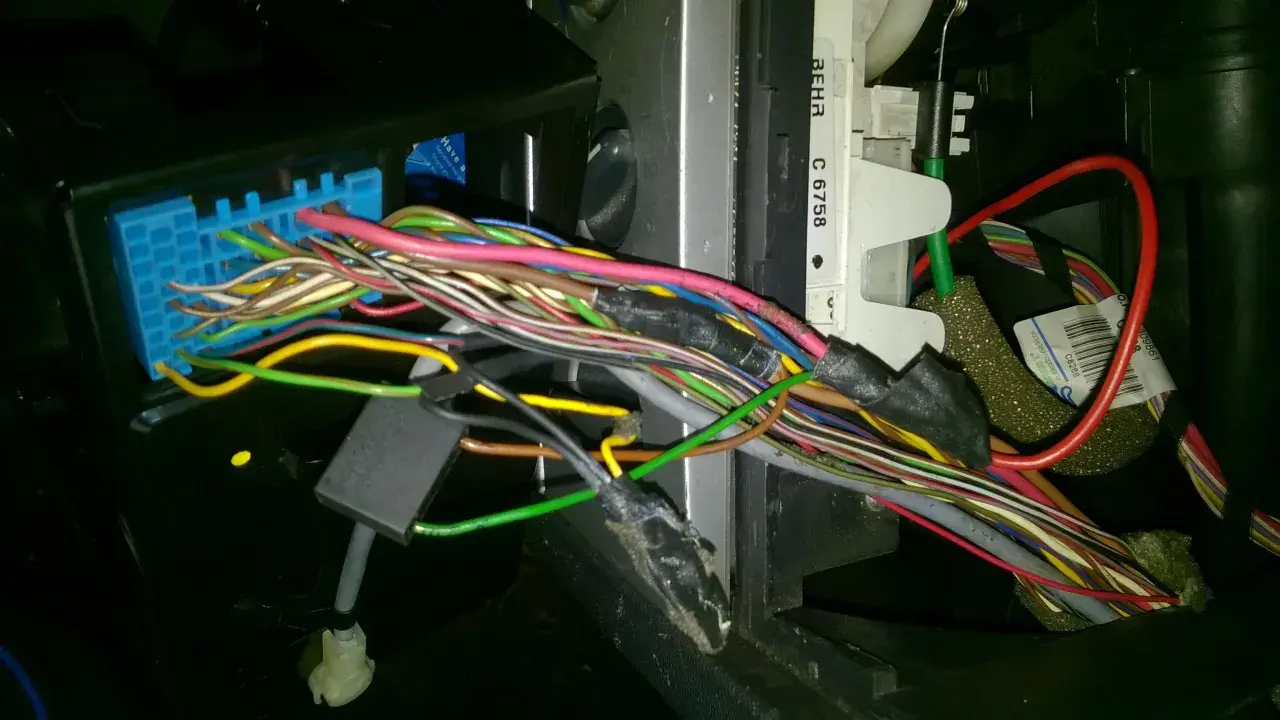

Radio niespodziewanie zamilkło? Oto bezpiecznik, który warto sprawdzić w pierwszej kolejności
Jeśli Twoje radio lub cały system infotainment nagle przestaje działać, pierwszym krokiem powinno być sprawdzenie bezpiecznika. W Oplu Meriva A, bezpiecznik odpowiedzialny za radio zazwyczaj znajduje się w skrzynce w kabinie pasażerskiej. W Merivie B, szukaj go w skrzynce w desce rozdzielczej. Na schemacie będzie on oznaczony jako "Radio", "Infotainment" lub podobnie. Pamiętaj, że niektóre systemy multimedialne mogą mieć więcej niż jeden bezpiecznik, dlatego warto sprawdzić wszystkie powiązane pozycje.
Nie działa centralny zamek lub elektryczne szyby? Znajdź winowajcę na schemacie
Problemy z centralnym zamkiem lub elektrycznymi szybami również często wskazują na przepalony bezpiecznik. Bezpieczniki odpowiedzialne za te systemy znajdują się zazwyczaj w skrzynce w kabinie pasażerskiej (Meriva A) lub w skrzynce w desce rozdzielczej (Meriva B). Na schemacie szukaj oznaczeń takich jak "Centralny zamek", "Power Windows", "Szyby" lub "Drzwi". Warto zauważyć, że w niektórych modelach każda szyba może mieć swój własny bezpiecznik, podczas gdy w innych jeden bezpiecznik obsługuje cały system. Dokładne informacje znajdziesz w instrukcji obsługi.
Jak samodzielnie wymienić bezpiecznik w Oplu Meriva? Instrukcja krok po kroku
Wymiana bezpiecznika to prosta czynność, którą większość kierowców może wykonać samodzielnie, oszczędzając czas i pieniądze. Pamiętaj jednak o zachowaniu ostrożności i przestrzeganiu zasad bezpieczeństwa, aby uniknąć uszkodzeń lub obrażeń.
Czego potrzebujesz do wymiany? Proste i tanie narzędzia
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką kilka podstawowych narzędzi:
- Nowe bezpieczniki o odpowiednim amperażu i typie. Zawsze warto mieć w samochodzie mały zapas najczęściej używanych bezpieczników.
- Wyciągacz do bezpieczników – to małe, plastikowe narzędzie, które ułatwia wyjmowanie bezpieczników. Często znajduje się on w pokrywie skrzynki bezpieczników lub w zestawie narzędzi samochodowych.
- Mały płaski śrubokręt – może być potrzebny do podważenia pokrywki skrzynki bezpieczników, jeśli jest ona ciasno spasowana.
- Latarka – niezbędna do pracy w słabo oświetlonych miejscach, takich jak wnętrze deski rozdzielczej czy komora silnika.
- Instrukcja obsługi pojazdu – zawiera dokładne schematy bezpieczników dla Twojego konkretnego modelu i rocznika.
Odczytywanie schematu i identyfikacja spalonego bezpiecznika
Postępuj zgodnie z poniższymi krokami, aby bezpiecznie i skutecznie zidentyfikować oraz wymienić bezpiecznik:
- Wyłącz zapłon: Upewnij się, że samochód jest całkowicie wyłączony, a kluczyk wyjęty ze stacyjki.
- Zlokalizuj odpowiednią skrzynkę bezpieczników: Skorzystaj z wcześniejszych wskazówek w tym artykule, aby odnaleźć właściwą skrzynkę dla problematycznego obwodu.
- Otwórz pokrywę skrzynki: Delikatnie zdejmij pokrywę. Jeśli jest mocno spasowana, możesz użyć małego płaskiego śrubokręta do podważenia zaczepów.
- Skonsultuj schemat: Znajdź na schemacie (zazwyczaj naklejonym na wewnętrznej stronie pokrywy lub w instrukcji obsługi) bezpiecznik odpowiedzialny za niedziałający komponent.
- Zlokalizuj bezpiecznik: Znajdź fizycznie bezpiecznik w skrzynce, odpowiadający numerowi ze schematu.
- Wizualna inspekcja: Używając latarki, sprawdź, czy drucik wewnątrz bezpiecznika jest przerwany. To najprostszy sposób na identyfikację przepalonego bezpiecznika.
- Użyj testera (opcjonalnie): Jeśli wizualna inspekcja jest utrudniona lub niejednoznaczna, użyj testera bezpieczników, aby sprawdzić ciągłość obwodu.
Jak dobrać nowy bezpiecznik? Kluczowa rola koloru i amperażu
To jest najważniejsza zasada przy wymianie bezpieczników: nowy bezpiecznik musi być identyczny z przepalonym pod względem dwóch kluczowych parametrów:
- Amperażu (natężenia prądu): Wyrażony jest w amperach (A) i zawsze oznaczony liczbą na bezpieczniku (np. 10A, 15A, 20A). Nigdy, pod żadnym pozorem, nie używaj bezpiecznika o wyższym amperażu! Może to doprowadzić do poważnych uszkodzeń instalacji elektrycznej, przegrzania przewodów, a nawet pożaru samochodu, ponieważ bezpiecznik nie przepali się na czas, aby chronić obwód.
- Typu/rozmiaru: Bezpieczniki mają różne kształty i rozmiary (np. mini, standard, maxi). Musisz dobrać bezpiecznik, który pasuje do gniazda. Chociaż kolor bezpiecznika często wskazuje na jego amperaż (np. czerwony to zazwyczaj 10A, niebieski 15A), zawsze należy sprawdzić wartość liczbową, aby mieć pewność.
Użycie niewłaściwego bezpiecznika to prosta droga do większych problemów, dlatego zawsze dokładnie weryfikuj te parametry.
Przeczytaj również: Keyless Entry i Go - Wygoda czy ryzyko? Chroń auto przed złodziejami
Najważniejsze zasady bezpieczeństwa podczas pracy z instalacją elektryczną
Bezpieczeństwo jest priorytetem. Pamiętaj o tych zasadach:- Zawsze wyłączaj zapłon przed rozpoczęciem jakichkolwiek prac przy bezpiecznikach.
- Dla większego bezpieczeństwa, zwłaszcza przy pracy z głównymi skrzynkami lub jeśli nie czujesz się pewnie, rozważ odłączenie ujemnej klemy akumulatora.
- Nigdy nie używaj metalowych narzędzi do zwierania styków bezpiecznika ani do jego wyjmowania, jeśli nie jest to specjalistyczny wyciągacz.
- Upewnij się, że masz suche ręce i pracujesz w suchym otoczeniu, aby uniknąć porażenia prądem.
- Jeśli bezpiecznik przepala się natychmiast po wymianie na nowy, oznacza to poważniejszy problem (zwarcie) w instalacji elektrycznej. W takiej sytuacji należy natychmiast skonsultować się z mechanikiem i nie próbować dalszych wymian, ponieważ może to prowadzić do uszkodzenia innych komponentów.
- Zawsze używaj bezpieczników o identycznym amperażu i typie.
