Nagle przestało działać radio, gniazdo zapalniczki, a może światła? W Fordzie Mondeo Mk4, podobnie jak w każdym innym samochodzie, za prawidłowe funkcjonowanie układów elektrycznych odpowiadają bezpieczniki. Zrozumienie, gdzie są zlokalizowane i jak je sprawdzić, to pierwszy krok do szybkiej diagnozy i często samodzielnego rozwiązania problemu.
Lokalizacja bezpieczników w Fordzie Mondeo Mk4: klucz do rozwiązania problemów elektrycznych
- W Fordzie Mondeo Mk4 znajdziesz trzy główne skrzynki bezpieczników: w kabinie pasażerskiej, w komorze silnika oraz w bagażniku.
- Dostęp do skrzynki w kabinie wymaga otwarcia i częściowego demontażu schowka pasażera.
- Skrzynka pod maską chroni kluczowe systemy silnika i znajduje się zazwyczaj po lewej stronie, blisko akumulatora.
- Tylna skrzynka w bagażniku odpowiada za elementy w tylnej części pojazdu i jest ukryta za klapką w tapicerce.
- Zawsze wymieniaj spalony bezpiecznik na nowy o identycznym amperażu, aby uniknąć poważniejszych uszkodzeń.
- Warto mieć pod ręką chwytak do bezpieczników, często dołączony do pokrywy jednej ze skrzynek.
Coś przestało działać? Oto dlaczego zlokalizowanie bezpieczników jest pierwszym krokiem
Kiedy w samochodzie coś przestaje działać – czy to radio milknie, czy gniazdo zapalniczki odmawia posłuszeństwa – pierwsza myśl często biegnie w stronę drogiej wizyty u mechanika. Moje doświadczenie pokazuje jednak, że w wielu przypadkach winowajcą jest drobiazg, który możemy naprawić samodzielnie: przepalony bezpiecznik. Zlokalizowanie go i wymiana to często kwestia kilku minut i zaoszczędzonych pieniędzy.
Rola bezpiecznika w Twoim Mondeo: mały strażnik wielkich układów
Bezpiecznik to nic innego jak małe, ale niezwykle ważne ogniwo w układzie elektrycznym Twojego samochodu. Jego głównym zadaniem jest ochrona droższych komponentów przed przeciążeniem i zwarciem. Działa jak słaby punkt w obwodzie – gdy prąd płynący przez dany układ przekroczy bezpieczną wartość (np. z powodu zwarcia), drucik wewnątrz bezpiecznika topi się, przerywając obwód i chroniąc w ten sposób urządzenie (np. radio, pompę paliwa) przed uszkodzeniem. To trochę jak poświęcenie pionka, by uratować królową w szachach.
Objawy, które niemal na pewno wskazują na spalony bezpiecznik
Z mojego doświadczenia wynika, że najczęstsze objawy przepalonego bezpiecznika są dość charakterystyczne. Jeśli nagle przestaje działać radio, oświetlenie kabiny, centralny zamek, elektrycznie sterowane szyby, czy co bardzo często się zdarza – gniazdo zapalniczki, to niemal na pewno masz do czynienia ze spalonym bezpiecznikiem. Zamiast od razu umawiać wizytę u mechanika, warto podjąć próbę samodzielnej diagnozy. Według danych Vertex AI Search, problemy z gniazdem zapalniczki są jednym z najczęstszych problemów związanych z bezpiecznikami w Mondeo Mk4.

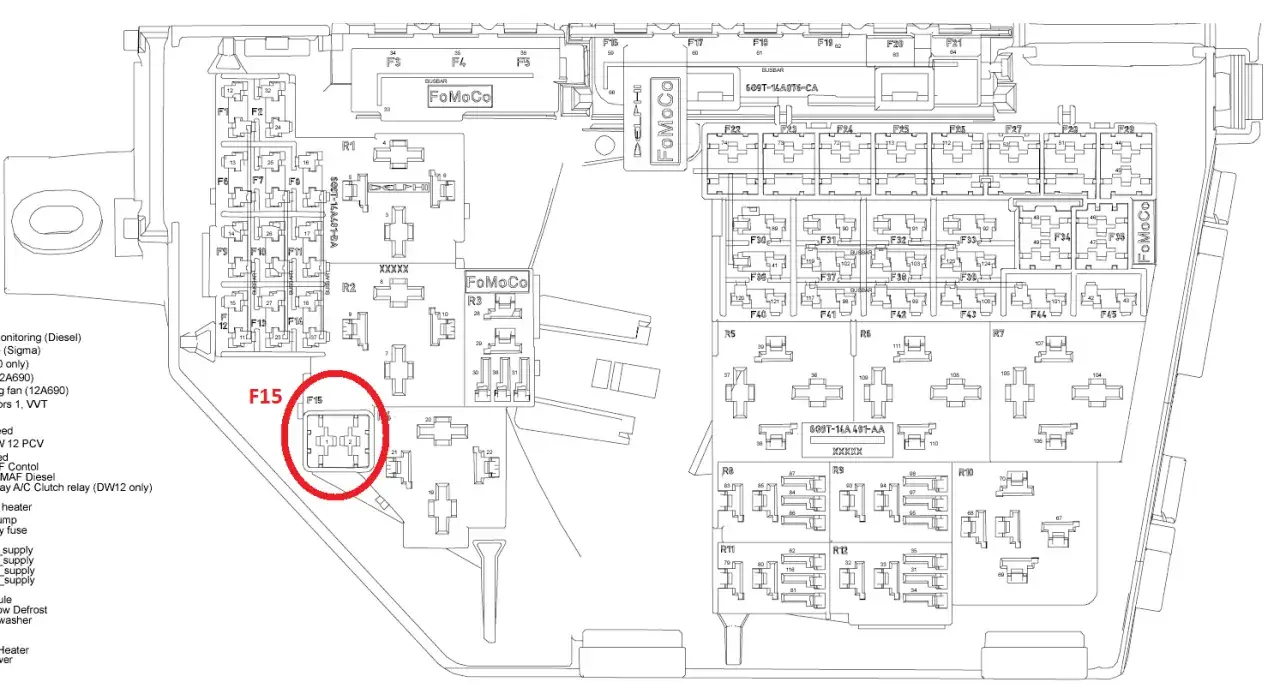

Kompletna mapa bezpieczników w Fordzie Mondeo Mk4: 3 miejsca, które musisz znać
W Fordzie Mondeo Mk4 (produkowanym w latach 2007-2014) nie ma jednej, centralnej skrzynki bezpieczników, do której moglibyśmy się łatwo dostać. Zamiast tego, inżynierowie rozmieścili je w trzech kluczowych miejscach, aby optymalnie zabezpieczyć poszczególne obwody. Znajomość tych lokalizacji to absolutna podstawa dla każdego właściciela tego modelu, który chce samodzielnie radzić sobie z drobnymi awariami elektrycznymi. Omówmy je po kolei.
Lokalizacja nr 1: Centralna skrzynka bezpieczników w kabinie – jak ją znaleźć za schowkiem?
Pierwsza i często najbardziej oblegana skrzynka bezpieczników znajduje się w kabinie pasażerskiej. Jest ona umiejscowiona za schowkiem po stronie pasażera. Ta skrzynka odpowiada głównie za obwody wewnętrzne pojazdu, które są najczęściej używane i narażone na przeciążenia. Mowa tutaj o takich elementach jak radio, oświetlenie kabiny, centralny zamek, elektrycznie sterowane szyby czy gniazdo zapalniczki. To właśnie tutaj najczęściej szukamy rozwiązania problemu, gdy gniazdo zapalniczki przestaje działać – jest to jeden z najczęstszych problemów, z którymi spotykam się w tym modelu.

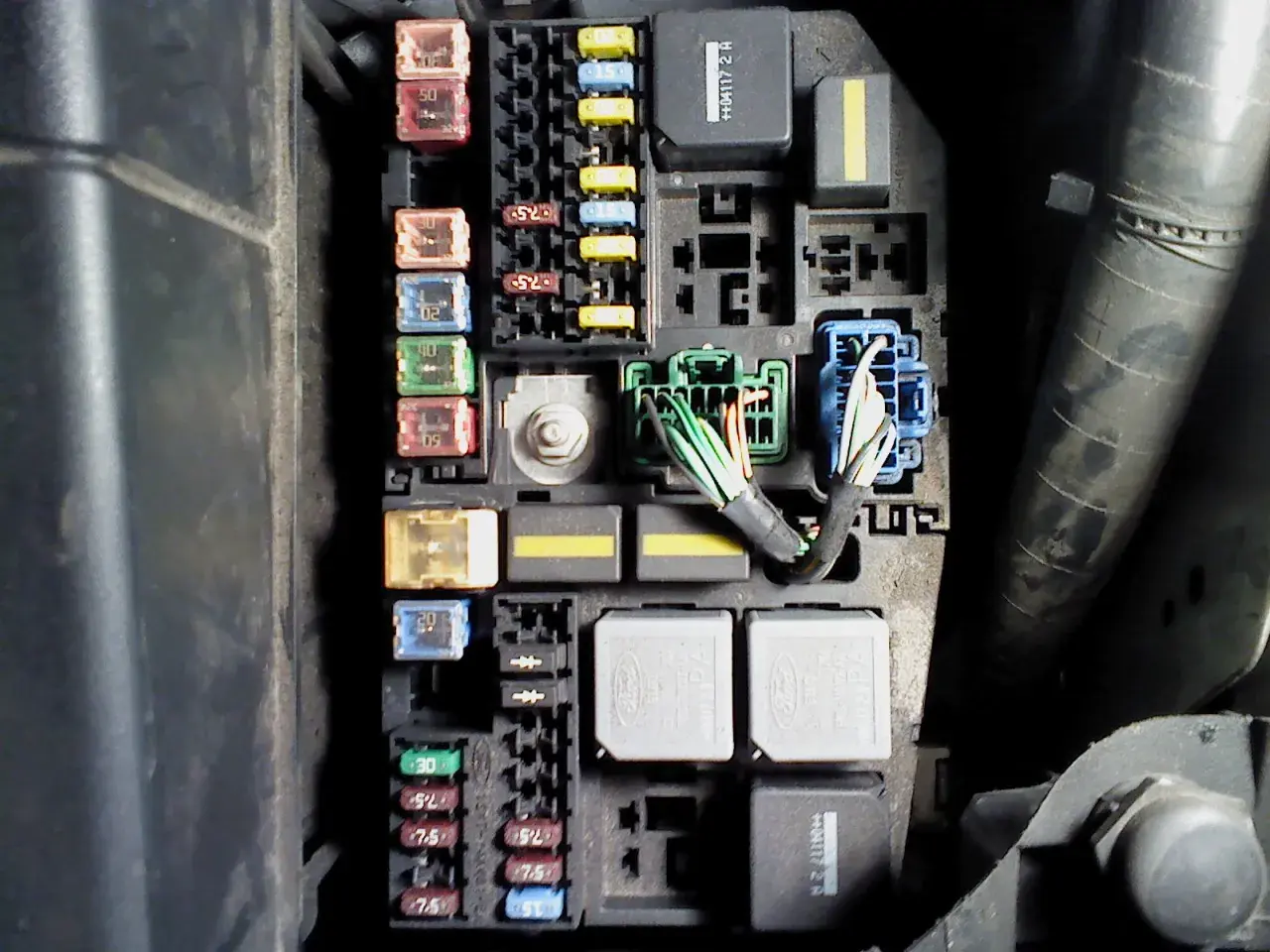

Lokalizacja nr 2: Skrzynka w komorze silnika – gdzie dokładnie jej szukać pod maską?
Druga ważna skrzynka bezpieczników znajduje się pod maską, w komorze silnika. Zazwyczaj jest ona zlokalizowana po lewej stronie pojazdu, w pobliżu akumulatora. Rozpoznamy ją po tym, że jest to czarna, prostokątna skrzynka, często z wyraźnymi symbolami ostrzegawczymi. Ta skrzynka chroni bezpieczniki i przekaźniki o wyższym natężeniu prądu, odpowiedzialne za kluczowe systemy pojazdu. Zabezpiecza ona m.in. sterownik silnika (ECU), pompę paliwa, wentylatory chłodnicy oraz system ABS. Jeśli masz problemy z uruchomieniem silnika lub działaniem kluczowych systemów, to właśnie tutaj warto zajrzeć w pierwszej kolejności.
Lokalizacja nr 3: Zapomniana skrzynka w bagażniku – odkryj jej położenie i funkcje
Ostatnia, często zapominana skrzynka bezpieczników, znajduje się w bagażniku. Jest ona zlokalizowana po lewej stronie, za zdejmowaną klapką w tapicerce bocznej. Ta skrzynka odpowiada za obwody zasilające elementy w tylnej części pojazdu. Chodzi tu o takie funkcje jak tylne światła, czujniki parkowania czy moduł haka holowniczego. Jeśli masz problemy z którymkolwiek z tych elementów, to właśnie w bagażniku powinieneś szukać rozwiązania.
Jak krok po kroku dostać się do bezpieczników i je sprawdzić? Praktyczny przewodnik
Dostęp do bezpieczników w Mondeo Mk4 może wydawać się na pierwszy rzut oka nieco skomplikowany, zwłaszcza w przypadku skrzynki w kabinie. Jednak zapewniam Cię, że jest to czynność, którą z powodzeniem możesz wykonać samodzielnie, bez specjalistycznych narzędzi. Poniżej przedstawiam szczegółowy przewodnik, który krok po kroku poprowadzi Cię przez ten proces.
Dostęp do skrzynki w kabinie: prosty trik ze schowkiem pasażera
Dostanie się do centralnej skrzynki bezpieczników za schowkiem pasażera wymaga odrobiny zręczności, ale jest to bardzo proste. Oto jak to zrobić:
- Otwórz schowek pasażera i wyjmij z niego wszystkie przedmioty, aby mieć swobodny dostęp.
- Delikatnie ściśnij boczne ścianki schowka – często są tam specjalne wypustki lub zatrzaski, które po ściśnięciu pozwalają schowkowi opaść niżej. Nie bój się użyć lekkiej siły, ale bądź ostrożny, aby niczego nie uszkodzić.
- Po opuszczeniu schowka, uzyskasz dostęp do panelu z bezpiecznikami. Zazwyczaj jest tam również schemat, który pomoże Ci zidentyfikować poszczególne obwody.
Dostęp do skrzynki pod maską: jak zdjąć pokrywę bez uszkodzeń?
Dostęp do skrzynki bezpieczników w komorze silnika jest zdecydowanie prostszy. Po otwarciu maski, zlokalizuj czarną, prostokątną skrzynkę po lewej stronie, w pobliżu akumulatora. Jej pokrywa jest zazwyczaj mocowana na zatrzaski lub klipsy. Wystarczy je delikatnie podważyć lub odblokować, aby zdjąć pokrywę. Pamiętaj, aby robić to ostrożnie, aby nie połamać plastikowych elementów.
Dostęp do skrzynki w bagażniku: odnalezienie ukrytej klapki w tapicerce
Aby dostać się do tylnej skrzynki bezpieczników, otwórz bagażnik i zlokalizuj lewą stronę tapicerki bocznej. Powinna tam znajdować się niewielka, zdejmowana klapka. Zazwyczaj jest ona mocowana na zatrzaski lub po prostu wciśnięta. Delikatnie podważ ją płaskim narzędziem (np. plastikową szpatułką lub śrubokrętem owiniętym szmatką, aby nie porysować tapicerki) i zdejmij, odsłaniając skrzynkę bezpieczników.
Wymiana bezpiecznika w Mondeo Mk4: Jak to zrobić bezpiecznie i skutecznie?
Kiedy już zlokalizujesz podejrzany bezpiecznik, czas na jego wymianę. To kluczowy moment, w którym precyzja i bezpieczeństwo są najważniejsze. Pamiętaj, że nieprawidłowa wymiana może prowadzić do poważniejszych problemów, a nawet zagrożenia pożarowego.
Jak rozpoznać spalony bezpiecznik? Wizualna inspekcja
Rozpoznanie spalonego bezpiecznika jest zazwyczaj proste. W większości przypadków wystarczy wizualna inspekcja – przerwany drucik w środku lub widoczne osmolenie wewnątrz plastikowej obudowy to pewne sygnały. Czasem jednak, zwłaszcza w przypadku bezpieczników o niskim amperażu lub tych o mniej przezroczystej obudowie, uszkodzenie może być trudniejsze do zauważenia. W razie wątpliwości zawsze warto sprawdzić bezpiecznik miernikiem (multimetrem) w trybie ciągłości obwodu lub po prostu wymienić go na nowy, aby wykluczyć go jako przyczynę problemu.
Dobór nowego bezpiecznika: dlaczego amperaż jest świętością?
To jest absolutnie kluczowa zasada: zawsze wymieniaj spalony bezpiecznik na nowy o identycznym amperażu! Amperaż, czyli wartość prądu, jaką bezpiecznik jest w stanie przewodzić bez przepalenia, jest oznaczony na jego obudowie (np. 10A, 20A). Użycie bezpiecznika o innej wartości niesie ze sobą poważne ryzyko. Zbyt wysoki amperaż (np. włożenie 20A zamiast 10A) sprawi, że bezpiecznik nie spełni swojej funkcji ochronnej, a w przypadku zwarcia lub przeciążenia, prąd popłynie dalej, uszkadzając urządzenie lub, co gorsza, prowadząc do przegrzania instalacji i ryzyka pożaru. Z kolei zbyt niski amperaż spowoduje, że nowy bezpiecznik przepali się natychmiast po włożeniu. Informacje o prawidłowych wartościach bezpieczników znajdziesz na schemacie, który często jest umieszczony na wewnętrznej stronie pokrywy skrzynki bezpieczników lub w instrukcji obsługi pojazdu.
Użycie chwytaka do bezpieczników: porada, która oszczędzi Ci nerwów
Bezpieczniki są małe, a miejsca, w których się znajdują, bywają ciasne. Próba wyjęcia ich palcami może być frustrująca, a nawet niemożliwa. Dlatego gorąco polecam użycie specjalnego chwytaka do bezpieczników. To niewielkie narzędzie, które znacznie ułatwia wyjmowanie i wkładanie bezpieczników. Co ciekawe, często jest on dołączony do pokrywy jednej ze skrzynek bezpieczników (np. tej pod maską lub w bagażniku), więc warto sprawdzić, czy już go nie posiadasz.
Najczęstsze awarie elektryczne w Mondeo Mk4 a odpowiedzialne za nie bezpieczniki
Zrozumienie, które bezpieczniki odpowiadają za konkretne systemy, może znacznie przyspieszyć diagnozę. Poniżej przedstawiam najczęstsze problemy i wskazówki, gdzie szukać ich przyczyn.
Nie działa radio lub gniazdo zapalniczki? Tych bezpieczników szukaj w pierwszej kolejności
Jeśli Twoje radio milczy lub gniazdo zapalniczki nie dostarcza prądu, niemal na pewno problem leży w centralnej skrzynce bezpieczników w kabinie pasażerskiej. To właśnie tam znajdują się bezpieczniki odpowiedzialne za te obwody. Sprawdź schemat na pokrywie skrzynki lub w instrukcji obsługi, aby zidentyfikować konkretny bezpiecznik i go wymienić.
Problemy z oświetleniem zewnętrznym lub wewnętrznym? Przewodnik po odpowiednich bezpiecznikach
Problemy z oświetleniem mogą być nieco bardziej złożone, ponieważ różne światła są zasilane z różnych skrzynek. Jeśli chodzi o oświetlenie wewnętrzne kabiny, bezpieczników szukaj w skrzynce w kabinie pasażerskiej. Natomiast w przypadku tylnych świateł, to skrzynka w bagażniku będzie Twoim celem. Pamiętaj, że różnice mogą występować w zależności od rocznika i wersji wyposażenia pojazdu, dlatego zawsze warto odnieść się do schematu znajdującego się na pokrywie skrzynki lub w instrukcji obsługi pojazdu. To najpewniejsze źródło informacji.
