Problemy z elektryką w samochodzie potrafią być frustrujące, a w Toyocie Avensis T27, podobnie jak w każdym innym pojeździe, często sprowadzają się do przepalonego bezpiecznika. Samodzielna diagnoza i wymiana bezpiecznika to jedna z podstawowych umiejętności, która pozwala zaoszczędzić czas i pieniądze. W tym przewodniku pokażę Ci, jak krok po kroku zlokalizować skrzynki bezpieczników, zrozumieć ich schematy i sprawnie rozwiązać problem.
Szybka pomoc: Schematy bezpieczników Toyota Avensis T27 (2009-2018)
- Toyota Avensis T27 posiada co najmniej dwie skrzynki bezpieczników: w kabinie pasażerskiej (pod deską rozdzielczą po stronie kierowcy) i w komorze silnika (blisko akumulatora).
- Niektóre wersje wyposażeniowe mogą mieć dodatkową skrzynkę w bagażniku, np. dla gniazda 12V.
- W skrzynce kabinowej znajdziesz bezpieczniki dla wyposażenia wewnętrznego (radio, zapalniczka, oświetlenie), np. bezpiecznik gniazda 12V to często nr 24 (lub opisany jako "CIG"/"ACC").
- Skrzynka w komorze silnika zawiera bezpieczniki i przekaźniki kluczowych systemów, takich jak układ wtryskowy (EFI), ABS, wentylator chłodnicy czy światła.
- Zawsze wyłącz zapłon przed wymianą bezpiecznika i użyj nowego o identycznej wartości amperażu.
Zanim zaczniesz: Kluczowe informacje o bezpiecznikach w Avensis T27

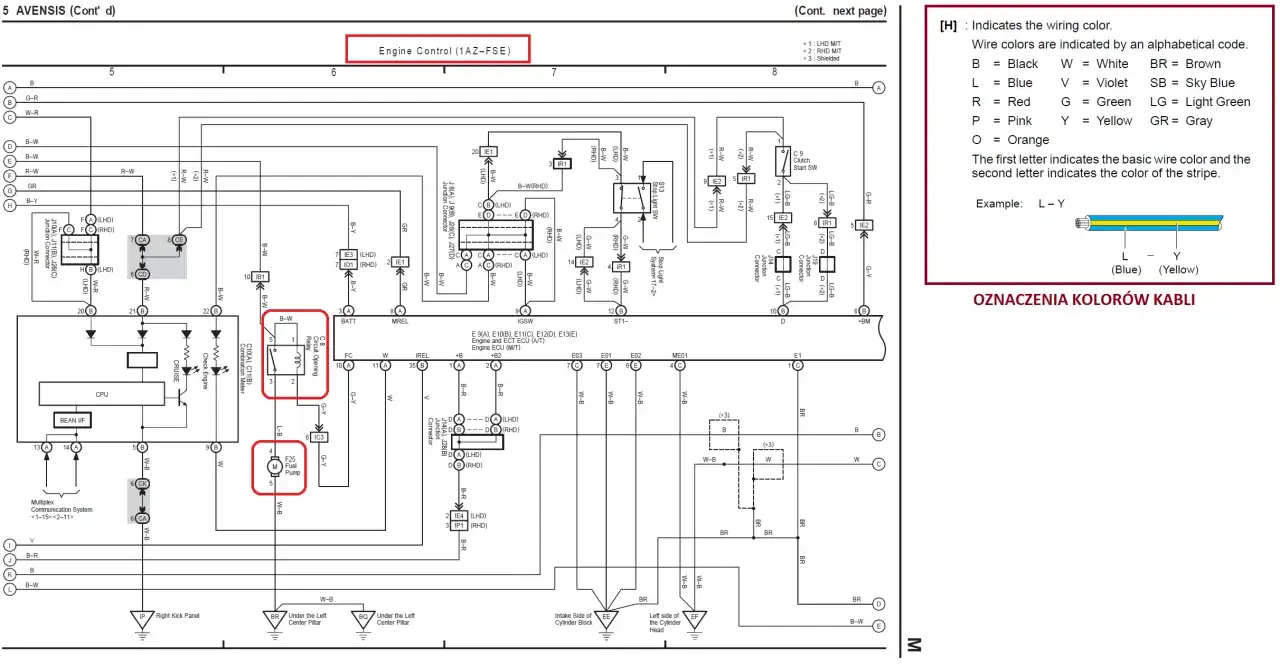

Posiadanie schematu bezpieczników w języku polskim jest dla każdego właściciela Toyoty Avensis T27 niezwykle ważne. Oryginalne schematy, często dostępne w instrukcjach obsługi lub na pokrywach skrzynek, bywają w języku angielskim lub posługują się uniwersalnymi symbolami, co może utrudniać szybką i precyzyjną identyfikację. Polskojęzyczny opis pozwala na natychmiastowe zrozumienie, za co odpowiada dany bezpiecznik, co jest kluczowe w sytuacji awaryjnej, gdy potrzebujemy szybko przywrócić sprawność jakiegoś elementu wyposażenia.
W samochodach, w tym w Avensis T27, spotkamy kilka podstawowych typów bezpieczników. Najczęściej są to bezpieczniki płytkowe (blade fuses), występujące w rozmiarach mini, standard i maxi. Różnią się one fizycznym rozmiarem i maksymalnym prądem, jaki mogą przewodzić. Mini są najmniejsze, standardowe to te najczęściej spotykane, a maxi są większe i przeznaczone do obwodów o wysokim natężeniu prądu. Ważne jest, aby podczas wymiany używać bezpiecznika o identycznym rozmiarze i wartości amperażu.
Zanim jednak przystąpisz do jakichkolwiek prac z bezpiecznikami, musisz pamiętać o kilku podstawowych zasadach bezpieczeństwa, które pomogą uniknąć uszkodzenia pojazdu lub, co gorsza, porażenia prądem:
- Zawsze wyłącz zapłon przed otwarciem skrzynki bezpieczników i przed przystąpieniem do wymiany. To absolutna podstawa.
- Upewnij się, że masz pod ręką nowy bezpiecznik o identycznej wartości amperażu (mierzonej w amperach, A) jak ten przepalony. Użycie bezpiecznika o wyższej wartości może doprowadzić do poważnego uszkodzenia instalacji elektrycznej, a nawet pożaru.
- Nigdy nie próbuj "naprawiać" przepalonego bezpiecznika, np. owijając go folią aluminiową. Jest to niezwykle niebezpieczne.
- Jeśli nie jesteś pewien, co robisz, lepiej skonsultuj się z profesjonalistą.
Gdzie są skrzynki z bezpiecznikami? Dokładna lokalizacja w Avensis T27
W Toyocie Avensis T27 (modele produkowane w latach 2009-2018) znajdziemy zazwyczaj dwie główne skrzynki bezpieczników, a w niektórych wersjach wyposażeniowych może pojawić się również trzecia, mniejsza.
Skrzynka bezpieczników w kabinie pasażerskiej
Pierwsza i najczęściej używana skrzynka znajduje się w kabinie pasażerskiej, pod deską rozdzielczą po stronie kierowcy. Aby się do niej dostać, musisz zazwyczaj pochylić się i spojrzeć w okolice lewej nogi kierowcy. Często jest ona ukryta za niewielką plastikową osłoną lub schowkiem, który należy zdjąć. To właśnie tutaj znajdziesz bezpieczniki odpowiadające za większość wewnętrznych funkcji pojazdu, takich jak radio, gniazda zasilania, oświetlenie czy elektryczne szyby.
Skrzynka bezpieczników w komorze silnika
Druga, główna skrzynka bezpieczników zlokalizowana jest w komorze silnika, zazwyczaj w pobliżu akumulatora. Jest to większa skrzynka, często oznaczona ikoną bezpiecznika na pokrywie. Aby uzyskać do niej dostęp, wystarczy otworzyć maskę samochodu. W tej skrzynce znajdują się bezpieczniki i przekaźniki odpowiedzialne za kluczowe systemy pojazdu, takie jak układ wtryskowy, ABS, wentylator chłodnicy czy światła główne. Jej zawartość jest bardziej złożona, ponieważ obejmuje obwody o większym zapotrzebowaniu na prąd.
Dodatkowa skrzynka w bagażniku (w wybranych wersjach)
W niektórych, bogatszych wersjach wyposażeniowych Toyoty Avensis T27, może występować również trzecia, mniejsza skrzynka bezpieczników. Jest ona umieszczona w bagażniku i zazwyczaj odpowiada za dodatkowe funkcje, takie jak np. dodatkowe gniazdo 12V w przestrzeni ładunkowej. Jeśli masz problem z zasilaniem urządzeń w bagażniku, warto sprawdzić, czy Twój model posiada tę dodatkową skrzynkę.Schemat i opis bezpieczników w kabinie kierowcy (po polsku)
Bezpieczniki w kabinie pasażerskiej Toyoty Avensis T27 odpowiadają za komfort i funkcjonalność wnętrza pojazdu. To właśnie tutaj szukamy rozwiązania, gdy przestaje działać radio, gniazdo zapalniczki, oświetlenie wewnętrzne, elektryczne szyby czy klimatyzacja. Z mojego doświadczenia wynika, że najczęściej sprawdzane są bezpieczniki odpowiedzialne za radio i gniazdo 12V (zapalniczkę), zwłaszcza gdy podłączamy do niego wiele urządzeń. Na przykład, bezpiecznik gniazda zasilania to często numer 24, oznaczony jako "CIG" (Cigarette Lighter) lub "ACC" (Accessory). Pamiętaj, że wartości amperażu są kluczowe i muszą być zgodne z oryginalnymi.
Poniżej przedstawiam przykładową legendę do schematu bezpieczników w kabinie, która pomoże Ci zidentyfikować konkretne obwody. Pamiętaj, że dokładny układ i numeracja mogą się nieznacznie różnić w zależności od roku produkcji i wersji wyposażenia, dlatego zawsze warto porównać to z instrukcją obsługi Twojego pojazdu, jeśli jest dostępna.
| Numer bezpiecznika | Wartość (A) | Funkcja/Opis (po polsku) |
|---|---|---|
| 1 | 10 | Poduszka powietrzna (SRS) |
| 2 | 15 | Wycieraczki przednie |
| 3 | 10 | Kierunkowskazy / Światła awaryjne |
| 4 | 10 | Oświetlenie wnętrza / Zegar |
| 5 | 10 | ABS / VSC (część systemu) |
| 6 | 10 | Zamek centralny |
| 7 | 15 | Pompa paliwa |
| 8 | 20 | Ogrzewanie tylnej szyby |
| 9 | 10 | Światła stopu |
| 10 | 10 | Lusterka zewnętrzne |
| 11 | 15 | Radio / System audio |
| 12 | 10 | Zasilanie ECU (jednostka sterująca silnika) |
| 13 | 15 | Szyba elektryczna (strona kierowcy) |
| 14 | 15 | Szyba elektryczna (strona pasażera) |
| 15 | 15 | Szyba elektryczna (tył lewa) |
| 16 | 15 | Szyba elektryczna (tył prawa) |
| 17 | 10 | Klimatyzacja (sterowanie) |
| 18 | 20 | Wycieraczka tylna |
| 19 | 10 | Światła pozycyjne (lewa strona) |
| 20 | 10 | Światła pozycyjne (prawa strona) |
| 21 | 10 | Ogrzewanie siedzeń (lewe) |
| 22 | 10 | Ogrzewanie siedzeń (prawe) |
| 23 | 10 | Czujnik deszczu / Światła automatyczne |
| 24 | 15 | Gniazdo zasilania (Zapalniczka / ACC) |
| 25 | 10 | Gniazdo diagnostyczne (OBD) |
| 26 | 10 | System nawigacji / Multimedialny |
| 27 | 10 | Podgrzewane lusterka |
| 28 | 10 | Spryskiwacze reflektorów |
| 29 | 10 | Światła przeciwmgielne tylne |
| 30 | 10 | Przekaźnik rozrusznika (sterowanie) |
Schemat i opis bezpieczników w komorze silnika – kompletna legenda
Skrzynka bezpieczników w komorze silnika Toyoty Avensis T27 to centrum dowodzenia dla kluczowych systemów pojazdu. Znajdują się tu bezpieczniki i przekaźniki, które chronią obwody o wysokim zapotrzebowaniu na prąd, takie jak układ wtryskowy (EFI), system ABS, wentylator chłodnicy, światła główne, a także obwody alternatora i rozrusznika. Awaria któregokolwiek z tych bezpieczników może unieruchomić pojazd lub spowodować poważne problemy z jego funkcjonowaniem.
Warto zwrócić uwagę, że w zależności od wersji silnikowej (benzyna vs. diesel) w tej skrzynce mogą występować pewne różnice. Na przykład, w modelach z silnikiem Diesla znajdziemy dodatkowy bezpiecznik o dużej wartości, często oznaczony jako "GLOW", który odpowiada za świece żarowe. Według danych autogenius.info, bezpieczniki w komorze silnika Avensis T27 są kluczowe dla prawidłowego działania pojazdu, a ich uszkodzenie może prowadzić do poważnych problemów z uruchomieniem lub jazdą.
Poniżej znajduje się przykładowa legenda do schematu bezpieczników w komorze silnika. Podobnie jak w przypadku skrzynki kabinowej, jest to ogólny schemat, a szczegóły mogą się różnić. Zawsze weryfikuj informacje z instrukcją obsługi Twojego konkretnego modelu.
| Numer bezpiecznika | Wartość (A) | Funkcja/Opis (po polsku) |
|---|---|---|
| 1 | 30 | ABS / VSC (główny) |
| 2 | 10 | EFI (Układ wtryskowy) |
| 3 | 15 | Horn (Klakson) |
| 4 | 10 | IG2 (Zasilanie zapłonu 2) |
| 5 | 10 | AM2 (Zasilanie główne 2) |
| 6 | 20 | Wycieraczki przednie (silnik) |
| 7 | 15 | Wentylator chłodnicy (silnik) |
| 8 | 10 | Światła mijania (lewe) |
| 9 | 10 | Światła mijania (prawe) |
| 10 | 15 | Światła drogowe (lewe) |
| 11 | 15 | Światła drogowe (prawe) |
| 12 | 20 | Pompa ABS |
| 13 | 30 | Główny bezpiecznik zasilania (MAIN) |
| 14 | 50 | Alternator (ALT) |
| 15 | 30 | Rozrusznik (STR) |
| 16 | 20 | System klimatyzacji (sprężarka) |
| 17 | 10 | Czujniki silnika (ECM) |
| 18 | 15 | Zasilanie cewek zapłonowych |
| 19 | 10 | Światła przeciwmgielne przednie |
| 20 | 10 | Zasilanie pompy ABS (sterowanie) |
| 21 | 10 | Zasilanie VSC/TRC |
| 22 | 10 | Pompa wspomagania kierownicy (EPS) |
| 23 | 10 | Zasilanie czujników tlenu |
| GLOW | 80 | Świece żarowe (Diesel) |
| HTR | 40 | Nagrzewnica (dodatkowa) |
| FAN | 30 | Wentylator chłodnicy (główny) |
Jak samodzielnie wymienić spalony bezpiecznik? Prosty poradnik
Wymiana spalonego bezpiecznika to zadanie, które większość kierowców może wykonać samodzielnie. Kluczem jest prawidłowa diagnoza i przestrzeganie zasad bezpieczeństwa. Przepalony bezpiecznik najłatwiej rozpoznać wizualnie – drucik w jego wnętrzu będzie przerwany. Czasem, zwłaszcza w bezpiecznikach o wyższym amperażu, może być widoczne również osmalenie. Jeśli drucik jest nienaruszony, ale podejrzewasz bezpiecznik, możesz użyć prostego testera ciągłości obwodu, który wskaże, czy prąd przez niego przepływa.
Niezbędne narzędzia:
- Chwytak do bezpieczników: Zazwyczaj znajduje się on w skrzynce bezpieczników (przyczepiony do pokrywy) lub w zestawie narzędzi samochodowych. Ułatwia wyciąganie i wkładanie bezpieczników.
- Zapasowe bezpieczniki: Upewnij się, że masz zestaw bezpieczników o różnych wartościach amperażu, które pasują do Twojego modelu Avensis T27 (mini, standard, maxi).
- Latarka (opcjonalnie, ale bardzo pomocna)
Instrukcja wymiany krok po kroku:
- Wyłącz zapłon: Upewnij się, że silnik jest wyłączony, a kluczyk wyjęty ze stacyjki lub zapłon jest w pozycji OFF. To jest najważniejszy krok bezpieczeństwa.
- Zlokalizuj skrzynkę bezpieczników: Otwórz odpowiednią skrzynkę (w kabinie lub w komorze silnika) zgodnie z wcześniejszymi wskazówkami.
- Zidentyfikuj uszkodzony bezpiecznik: Skorzystaj ze schematu (legendy), aby znaleźć bezpiecznik odpowiedzialny za niedziałający element. Następnie wizualnie sprawdź każdy podejrzany bezpiecznik.
- Wyciągnij przepalony bezpiecznik: Użyj chwytaka do bezpieczników, aby delikatnie, ale stanowczo wyciągnąć uszkodzony bezpiecznik z gniazda.
- Włóż nowy bezpiecznik: Weź nowy bezpiecznik o identycznej wartości amperażu i rozmiarze. Wciśnij go w puste gniazdo, aż poczujesz, że jest pewnie osadzony. Nigdy nie używaj bezpiecznika o wyższej wartości!
- Sprawdź działanie: Włącz zapłon i sprawdź, czy element, który wcześniej nie działał (np. radio, gniazdo 12V), ponownie funkcjonuje.
- Zamknij skrzynkę: Jeśli wszystko działa poprawnie, zamknij pokrywę skrzynki bezpieczników.
Gdy nowy bezpiecznik od razu się przepala – co to oznacza i co robić dalej?
Jeśli po wymianie bezpiecznika na nowy, ten natychmiast się przepala, jest to wyraźny sygnał, że problem jest poważniejszy niż zwykłe zużycie bezpiecznika. Oznacza to, że w obwodzie elektrycznym, który chroni dany bezpiecznik, występuje jakaś nieprawidłowość. Ignorowanie tego problemu i ciągłe wkładanie nowych bezpieczników może prowadzić do poważnych uszkodzeń instalacji elektrycznej, a nawet do pożaru.
Najczęstsze przyczyny ciągłego przepalania bezpieczników:
- Zwarcie w instalacji elektrycznej: Jest to najczęstsza przyczyna. Zwarcie następuje, gdy prąd płynie inną, nieplanowaną drogą, omijając opór. Może to być spowodowane uszkodzoną izolacją przewodów, przetarciem kabla, zalaniem elementu elektrycznego lub uszkodzeniem samego urządzenia (np. radia, silniczka wycieraczek).
- Przeciążenie obwodu: Dzieje się tak, gdy do jednego obwodu podłączonych jest zbyt wiele urządzeń, które pobierają więcej prądu, niż obwód i bezpiecznik są w stanie bezpiecznie obsłużyć. Przykładem może być podłączenie kilku mocnych ładowarek czy przetwornic do jednego gniazda 12V.
- Uszkodzenie elementu elektrycznego: Czasami sam element, który jest zasilany przez dany obwód (np. silnik elektryczny, pompa, żarówka), ulega wewnętrznemu uszkodzeniu, które powoduje zwarcie lub zbyt duży pobór prądu.
W sytuacji, gdy nowy bezpiecznik natychmiast się przepala, problem przekracza możliwości samodzielnej naprawy przez przeciętnego kierowcę. Jest to sygnał, że potrzebna jest profesjonalna diagnoza. W takim przypadku zdecydowanie zalecam wizytę u elektryka samochodowego. Specjalista będzie w stanie zlokalizować przyczynę zwarcia lub przeciążenia, wykorzystując odpowiednie narzędzia diagnostyczne i wiedzę. Próba dalszych samodzielnych napraw bez odpowiedniego doświadczenia i sprzętu może prowadzić do dalszych, znacznie droższych uszkodzeń pojazdu.
