W Peugeot 307 układ bezpieczników jest prosty tylko na pierwszy rzut oka: część obwodów siedzi w kabinie, część w komorze silnika, a w niektórych wersjach dochodzą jeszcze maxi-bezpieczniki odpowiedzialne za większe moduły. W tym tekście pokazuję, gdzie ich szukać, które obwody najczęściej sprawdza się w pierwszej kolejności i jak wymienić wkład tak, żeby nie zrobić sobie dodatkowej usterki. Dorzucam też praktyczne wskazówki na wypadek, gdy bezpiecznik przepala się znowu, zamiast po prostu rozwiązać problem za pierwszym razem.
Najważniejsze rzeczy, które warto sprawdzić w 307
- Dwie główne skrzynki to kabina i komora silnika, a w części wersji dochodzą jeszcze maxi-bezpieczniki.
- W autach z kierownicą po lewej skrzynka kabinowa jest pod deską po lewej stronie; w prawostronnych zwykle w schowku pasażera.
- Numer bezpiecznika zależy od rocznika i wersji, więc zawsze warto porównywać opis funkcji, a nie tylko cyfrę na wkładce.
- Jeśli nie działa jeden odbiornik, zwykle szuka się małego bezpiecznika; jeśli kilka funkcji naraz, podejrzenie pada na zasilanie główne, wiązkę albo moduł BSI.
- Nie wolno zastępować przepalonego wkładu bezpiecznikiem o większym amperażu niż przewidziano.
Jak działa układ bezpieczników w Peugeot 307
Ja zawsze rozdzielam 307 na dwa poziomy ochrony. Małe bezpieczniki odpowiadają za pojedyncze odbiorniki, takie jak radio, lampy czy gniazdo 12 V, a maxi-bezpieczniki zabezpieczają już zasilanie większych układów, na przykład wentylatora chłodnicy, wspomagania czy modułu BSI. BSI, czyli moduł nadzorujący część elektryki nadwozia, potrafi wyłączyć kilka funkcji naraz, więc przy awarii wielu elementów jednocześnie nie patrzę tylko na jedną wkładkę.
Najważniejsza zasada jest prosta: bezpiecznik chroni instalację i przewód, a nie sam odbiornik. Jeśli się przepala, to zwykle nie dlatego, że „tak mu się chciało”, tylko dlatego, że gdzieś pojawiło się przeciążenie, zwarcie albo zbyt duży pobór prądu. W praktyce właśnie od tego trzeba zacząć diagnozę, a nie od losowej wymiany kolejnych wkładek.
To prowadzi prosto do pytania, gdzie te skrzynki są ukryte i jak otworzyć je bez siłowania się z plastikiem.
Gdzie są skrzynki bezpieczników i jak je otworzyć
W lewostronnych egzemplarzach skrzynka kabinowa jest pod deską rozdzielczą po lewej stronie. W prawostronnych 307 zwykle trafisz do niej przez schowek pasażera. Żeby dostać się do wkładów, zazwyczaj wystarczy odkręcić ćwierć obrotu śrubę monetą i pociągnąć za uchwyt pokrywy; w wielu autach na wewnętrznej stronie klapki są też zapasowe bezpieczniki i małe szczypce do ich wyjmowania.

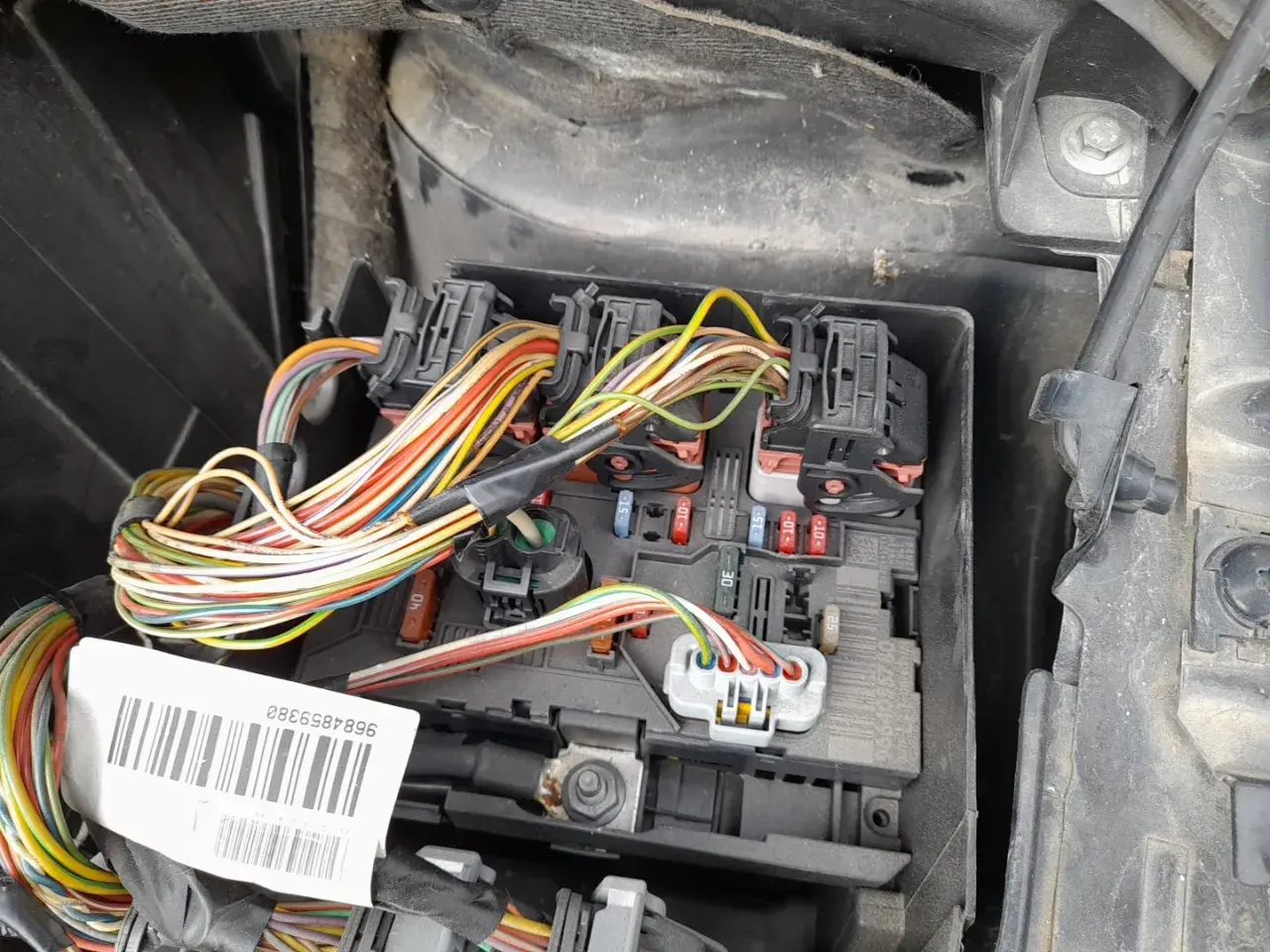

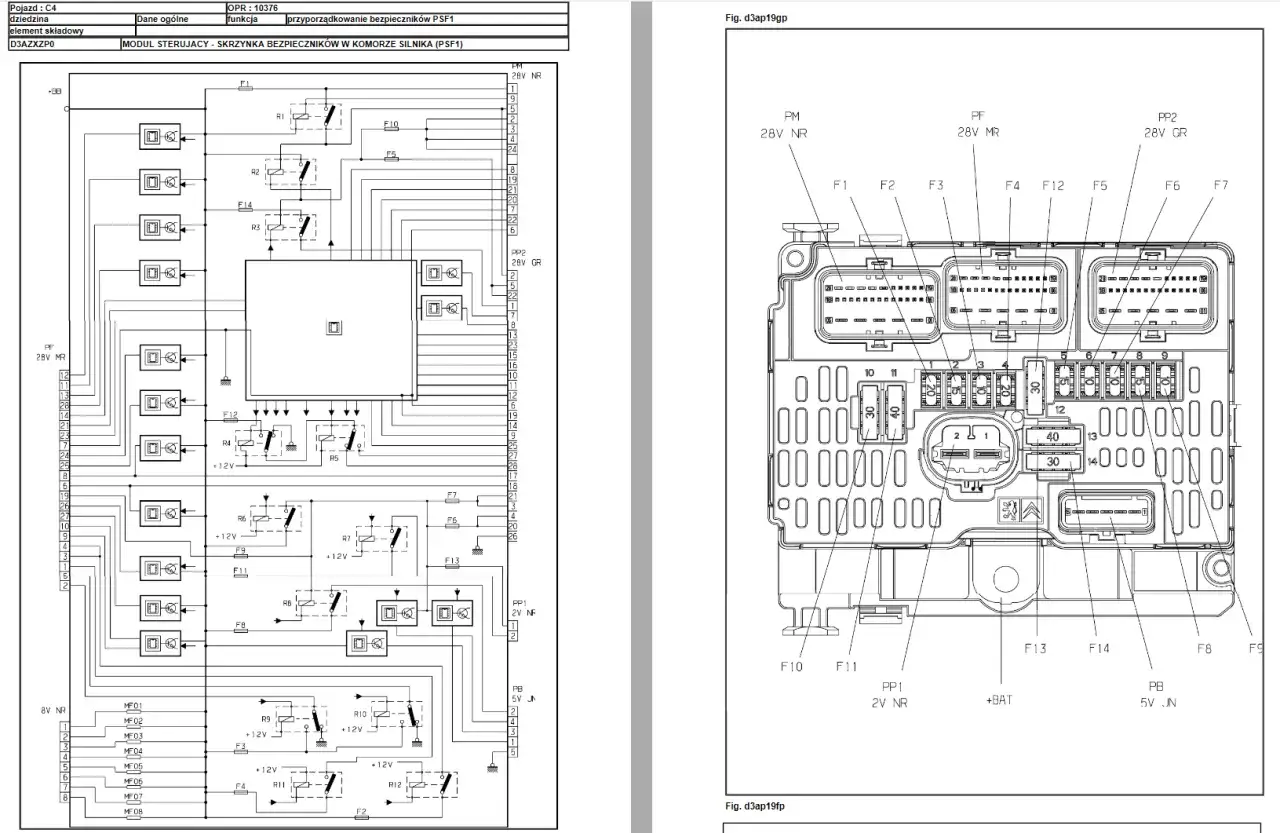

Druga skrzynka znajduje się w komorze silnika, zwykle przy akumulatorze. To właśnie tam trafiają obwody o wyższym poborze prądu, dlatego jeśli przestają działać światła, klakson, spryskiwacze albo wentylator, najpierw zaglądam właśnie tam. Wersje SW i CC potrafią mieć dodatkowe elementy wyposażenia, więc schemat z innego nadwozia nie zawsze pasuje 1:1.
Kiedy już wiesz, gdzie zajrzeć, najłatwiej przejść do objawu i znaleźć właściwy obwód.
Które obwody najczęściej sprawdzam w pierwszej kolejności
Nie zaczynam od przeglądania całej tabeli numer po numerze. Najpierw patrzę na to, co dokładnie przestało działać, bo w 307 to zwykle zawęża poszukiwania szybciej niż sam rocznik. Poniżej zestawiam obwody, które najczęściej są winowajcami przy typowych usterkach elektryki.
| Objaw | Gdzie patrzę najpierw | Co warto wiedzieć |
|---|---|---|
| Nie działa gniazdo 12 V albo zapalniczka | Skrzynka kabinowa | W rocznikach 2002-2004 przednie gniazdo bywa na bezpieczniku 7, a tylne na 10; w autach z okolic 2005-2007 gniazda są zwykle opisane jako F8 i F9, ale kolejność zależy od wersji. |
| Nie działa radio, wyświetlacz albo sterowanie przy kierownicy | Skrzynka kabinowa | Ten sam obwód często obsługuje kilka wygodnych funkcji naraz, więc awaria bywa szersza niż sam radioodbiornik. |
| Nie działają światła mijania, drogowe, klakson albo spryskiwacze | Skrzynka w komorze silnika | Tu zwykle są osobne wkłady dla lewej i prawej strony oraz obwody o wyższym amperażu, najczęściej 10-20 A. |
| Zapala się ABS/ESP, gaśnie wspomaganie albo pada wentylator chłodnicy | Maxi-bezpieczniki i zasilanie w komorze silnika | W grę wchodzą wkłady 30-70 A, więc oprócz bezpiecznika trzeba patrzeć na przekaźniki i zasilanie główne. |
Ja w takich sytuacjach trzymam się jednej zasady: jeśli problem dotyczy pojedynczego wygodnego odbiornika, szukam w kabinie; jeśli zaczyna się sypać kilka funkcji naraz, przechodzę do zasilania głównego i większych zabezpieczeń. To oszczędza czas i chroni przed mylną diagnozą.
Gdy wkład jest spalony, liczy się już technika wymiany, bo tutaj łatwo o błąd.
Jak bezpiecznie wymienić przepalony bezpiecznik
Ja przy wymianie zaczynam od wyłączenia zapłonu i wszystkich odbiorników. W 307 nie ma sensu robić tego „na pół gwizdka”, bo elektronika nadwozia lubi chwilę spokoju przed ingerencją. Potem robię to w takiej kolejności:
- Otwieram właściwą skrzynkę, czyli tę, która pasuje do objawu.
- Sprawdzam oznaczenie wkładki i porównuję je z opisem funkcji.
- Wyjmuję bezpiecznik pęsetą albo szczypcami z pokrywy.
- Oglądam mostek wewnątrz wkładki, bo przerwany element jest zwykle widoczny od razu.
- Wkładam dokładnie taki sam amperaż, bez „dokręcania zapasu” mocniejszą wartością.
- Testuję obwód i obserwuję, czy problem wraca od razu, czy po chwili.
Jeśli po wymianie bezpiecznik przepala się natychmiast, nie wkładam trzeciego z rzędu. Wtedy problemem jest już zwykle zwarcie, uszkodzony odbiornik albo oprawka, a nie sam wkład. Dobrym nawykiem jest też sprawdzenie, czy styki nie są nadtopione albo zaśniedziałe, bo słaby kontakt potrafi grzać się równie skutecznie jak zwarcie.
Gdy problem wraca, nie ma sensu brnąć w kolejne wkładki, tylko sprawdzić przyczynę głębiej.
Dlaczego wkład przepala się ponownie
Powtarzające się przepalanie bezpiecznika zwykle ma bardzo przyziemną przyczynę. Najczęściej winne są:
- zwarcie w wiązce, zwłaszcza tam, gdzie przewód pracuje i się zgina;
- wilgoć lub korozja w lampie, oprawce albo wtyczce;
- zatarte silniczki, na przykład od wycieraczek, wentylatora lub pompki spryskiwaczy;
- dołożone akcesoria, takie jak radio, alarm, hak holowniczy czy LED-y podpięte bez osobnego zabezpieczenia;
- zły amperaż albo kiepski zamiennik, który wygląda podobnie, ale nie trzyma parametrów.
W praktyce sporo mówi też czas przepalenia. Jeśli wkład pada natychmiast po włączeniu odbiornika, myślę o zwarciu. Jeśli wytrzymuje chwilę i dopiero potem się poddaje, podejrzenie pada raczej na przeciążenie albo element mechaniczny, który z czasem bierze coraz więcej prądu. To prosty trop, ale bardzo skuteczny.
Jeżeli padają funkcje zależne od BSI, ABS albo wspomagania, nie ograniczałbym się do samego bezpiecznika. W takim przypadku szybka diagnostyka multimetrem i kontrola masy robią większą różnicę niż wymiana trzech kolejnych wkładek „na próbę”.
Na koniec zostają jeszcze drobiazgi, które oszczędzają czas następnym razem.
Co warto mieć pod ręką, żeby nie wracać do tego samego problemu
Jeśli chcesz podejść do tematu praktycznie, trzymaj w aucie kilka zapasowych wkładek zgodnych z opisem Twojej skrzynki oraz małe szczypce do ich wyjmowania. Nie chodzi o hurtowy zapas wszystkiego, tylko o te wartości, które realnie pojawiają się w Twoim egzemplarzu najczęściej. W 307 to szczególnie ważne, bo różnice między rocznikami, wersjami SW, hatchback i CC potrafią być większe, niż podpowiada internetowy skrót myślowy.
Ja zawsze polecam też zapisać sobie dokładny rocznik, wersję nadwozia i typ wyposażenia. Taki prosty zestaw informacji pozwala później od razu odsiać schematy, które wyglądają podobnie, ale nie pasują do konkretnego auta. Jeśli do tego dołożysz zdrowy nawyk niewkładania mocniejszego bezpiecznika „żeby tylko dojechać”, temat elektryki w 307 staje się dużo mniej kłopotliwy, niż często się wydaje.
