W Focusie MK2 układ elektryczny jest prosty na tyle, że większość podstawowych usterek da się zawęzić bez specjalistycznego sprzętu, ale tylko wtedy, gdy wiadomo, gdzie szukać i jak czytać opisy. Poniżej porządkuję najważniejsze informacje o lokalizacji skrzynek, oznaczeniach, najczęściej sprawdzanych obwodach oraz bezpiecznej wymianie wkładów, żeby szybciej dojść do przyczyny awarii i nie uszkodzić instalacji przy okazji.
Najważniejsze informacje o układzie bezpieczników w Focusie MK2
- W praktyce najważniejsze są dwie skrzynki: w komorze silnika i w kabinie za schowkiem pasażera.
- Numery i amperaż bezpieczników potrafią się różnić między wersjami silnika i wyposażenia, więc zawsze warto porównać opis z własnym autem.
- Do wymiany należy używać bezpiecznika o tym samym prądzie znamionowym, a nie „mocniejszego” zamiennika.
- Jeśli wkład przepala się ponownie, zwykle winne jest zwarcie, przeciążenie albo zużyty element odbiorczy, a nie sam bezpiecznik.
- Najczęściej sprawdzane obwody to oświetlenie, wycieraczki, gniazdo 12 V, ogrzewanie szyby, pompa paliwa i wentylator nawiewu.
Gdzie szukać skrzynek bezpieczników w aucie
W Fordzie Focusie MK2 nie ma jednej „uniwersalnej” skrzynki od wszystkiego. Ja zawsze zaczynam od rozróżnienia dwóch miejsc: skrzynki w komorze silnika i skrzynki w kabinie, bo to one odpowiadają za zdecydowaną większość codziennych usterek. Taki podział od razu skraca diagnozę, szczególnie gdy przestaje działać tylko jeden obwód, na przykład wycieraczki albo gniazdo 12 V.

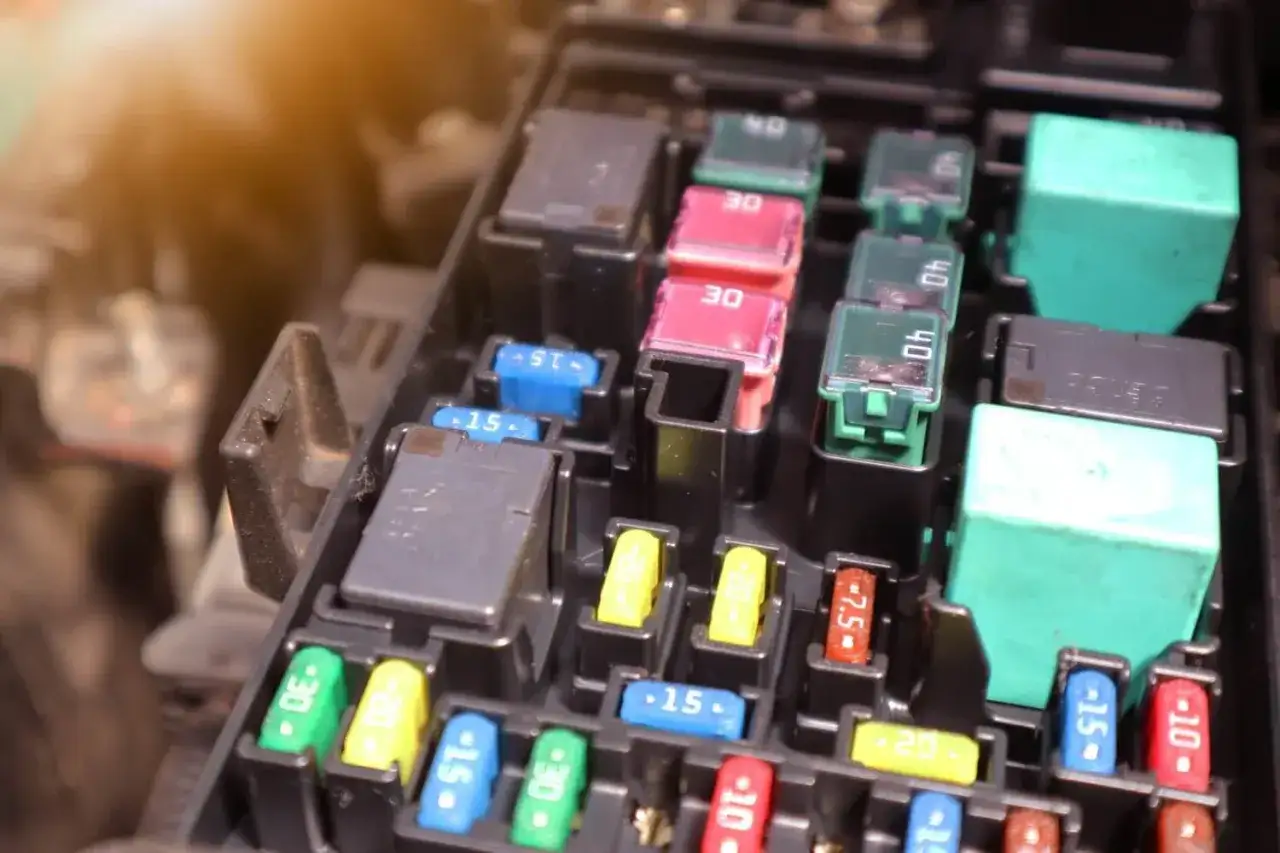

Skrzynka w komorze silnika znajduje się pod pokrywą przy akumulatorze i obsługuje głównie układy wysokoprądowe. W praktyce trafiają tam zabezpieczenia dla wentylatora chłodzenia, wspomagania, ABS, świec żarowych w dieslu czy ogrzewania szyby przedniej. To właśnie tutaj pracują większe wartości prądu, więc przy tej skrzynce trzeba zachować więcej ostrożności niż przy kabinie.
Skrzynka w przedziale pasażerskim jest umieszczona za schowkiem po stronie pasażera. Dostęp zwykle wymaga otwarcia i wyjęcia schowka, co jest mniej wygodne niż w nowszych autach, ale nadal nie jest skomplikowane. Z tej skrzynki zasilane są m.in. światła, gniazda, centralny zamek, multimedia, ogrzewanie szyb i wycieraczki. Wiele osób traci czas, bo szuka bezpiecznika „gdzieś pod kierownicą”, a w tym modelu najczęściej jest on właśnie za schowkiem.
| Element | Gdzie go szukać | Za co odpowiada | Na co uważać |
|---|---|---|---|
| Skrzynka w komorze silnika | Przy akumulatorze, pod pokrywą | Główne układy wysokoprądowe | Przed obsługą warto odłączyć akumulator |
| Skrzynka w kabinie | Za schowkiem pasażera | Oświetlenie, gniazda, wycieraczki, komfort | Opis na pokrywie najlepiej porównać z instrukcją konkretnej wersji |
Kiedy lokalizacja jest już jasna, najważniejsze staje się prawidłowe odczytanie numerów i amperażu, bo właśnie tam najczęściej pojawia się pomyłka.
Jak czytać oznaczenia i nie pomylić wersji wyposażenia
Największy błąd przy szukaniu usterek elektrycznych polega na tym, że ktoś patrzy tylko na numer bezpiecznika, a pomija jego wartość i opis obwodu. W Focusie MK2 to szczególnie ważne, bo układ zależy od silnika, roku, rodzaju skrzyni, a czasem nawet od obecności podgrzewanej szyby czy systemu bezkluczykowego. Ja nie opieram się wyłącznie na kolorze wkładu, bo zamienniki i wcześniejsze naprawy potrafią wprowadzić chaos.
W praktyce warto pamiętać o prostym podziale. Małe bezpieczniki 5 A, 7,5 A, 10 A i 15 A zwykle chronią elektronikę, sterowanie i pojedyncze odbiorniki. Średnie 20 A, 25 A i 30 A obsługują już gniazda, wycieraczki, ogrzewanie, nawiew albo część modułów. Wysokoprądowe 40 A, 60 A i 80 A dotyczą układów, które pobierają naprawdę dużo energii, więc ich rusza się tylko wtedy, gdy jest to konieczne i po odłączeniu zasilania.
| Zakres prądu | Co zwykle chroni | Praktyczna wskazówka |
|---|---|---|
| 5-10 A | Elektronika, sterowanie, oświetlenie pomocnicze | Przepalenie często oznacza drobną usterkę albo zwarcie w wiązce |
| 15-25 A | Wycieraczki, gniazda, ogrzewanie szyb, pompy pomocnicze | Jeśli bezpiecznik pali się po włączeniu urządzenia, szukaj uszkodzonego odbiornika |
| 30-40 A | Dmuchawa, wspomaganie, elementy grzejne, większe moduły | Tu nie warto zgadywać, bo przeciążenie może mieć realną przyczynę mechaniczną |
| 60-80 A | Główne zasilanie i układy wysokoprądowe | Przy takich wkładach pracuje się ostrożnie i najlepiej według instrukcji auta |
To właśnie dlatego przy podobnych modelach, ale różnych wersjach wyposażenia, opis obwodów potrafi wyglądać inaczej. W dieslu pojawią się elementy związane ze świecami żarowymi i dogrzewaniem, a w benzynie częściej spotkasz opis pompy paliwa czy sond lambda. Jeśli czytelnik pomija ten kontekst, łatwo wyciągnąć zły bezpiecznik i jeszcze bardziej namieszać w instalacji. Kiedy już wiesz, jak czytać tabelę, można przejść do tych obwodów, które kierowcy sprawdzają najczęściej.
Które obwody kierowcy sprawdzają najczęściej
W codziennym użytkowaniu najczęściej wraca kilka powtarzalnych problemów. Z mojego doświadczenia najwięcej pytań dotyczy świateł, wycieraczek, gniazda 12 V, ogrzewania szyby i pompy paliwa. To dobre miejsce na start, bo te awarie są czytelne: coś przestaje działać nagle, bez półśrodków, i od razu wiadomo, że trzeba sprawdzić zasilanie.
| Obwód | Przykładowy bezpiecznik | Co dzieje się po awarii | Co sprawdzić jako pierwsze |
|---|---|---|---|
| Gniazdo 12 V / zapalniczka | 109, 20 A | Nie działa ładowarka, nawigacja albo kompresor | Czy do gniazda nie trafił uszkodzony wtyk lub wilgoć |
| Ogrzewanie tylnej szyby | 105, 25 A | Szyba nie odparowuje i nie włącza się kontrolka grzania | Stan przewodów na samej szybie i pobór prądu po uruchomieniu |
| Wycieraczki przedniej szyby | 129, 20 A | Wycieraczki nie pracują albo zatrzymują się w losowym miejscu | Czy mechanizm nie jest zatarły i czy nie ma oporu na ramionach |
| Wycieraczka tylnej szyby | 131, 15 A | Tylna wycieraczka milczy mimo sprawnego przełącznika | Czy w kostce nie ma korozji lub przerwy w przewodzie prowadzącym do klapy |
| Światła STOP | 132, 15 A | Nie świecą lampy stop i często pojawia się problem z sygnałem dla innych modułów | Włącznik przy pedale hamulca i stan żarówek lub modułów lamp |
| Światła mijania | 142 i 143, 15 A | Gaśnie jeden reflektor albo jedna strona działa tylko okresowo | Samą oprawę żarówki, kostkę i ewentualne ślady przegrzania |
| Pompa paliwa | 111, 15 A | Silnik kręci, ale nie odpala | Czy po przekręceniu zapłonu słychać pracę pompy i czy układ nie ma zwarcia |
| Światła przeciwmgielne | 116, 20 A | Przestają działać przednie przeciwmgielne | Włącznik, przekaźnik i stan samych opraw |
W tej grupie widać też ważną zależność: jeśli awaria wraca od razu, sam bezpiecznik jest tylko skutkiem, a nie przyczyną. Gdy mam do czynienia z takim przypadkiem, przechodzę od prostego sprawdzenia bezpiecznika do bezpiecznej wymiany i dopiero potem do diagnozy samego obwodu.
Jak bezpiecznie wymienić przepalony wkład
Wymiana bezpiecznika wydaje się banalna, ale właśnie przez tę prostotę ludzie najczęściej popełniają kosztowne błędy. Najgorszy z nich to założenie wkładu o większym amperażu „na próbę”. To nie naprawia usterki, tylko przesuwa problem dalej, czasem prosto na przewody, moduł albo element wykonawczy. Ja zawsze zaczynam od odłączenia odbiorników, a przy bezpiecznikach wysokoprądowych także od akumulatora.
- Wyłącz zapłon i wszystkie odbiorniki, które mogły pracować w uszkodzonym obwodzie.
- Jeśli pracujesz przy skrzynce w komorze silnika, odłącz akumulator przed zdjęciem pokrywy.
- Otwórz właściwą skrzynkę i odczytaj numer bezpiecznika z pokrywy albo z opisu w samochodzie.
- Wyjmij wkład chwytakiem do bezpieczników lub małymi plastikowymi szczypcami.
- Sprawdź, czy metalowy mostek wewnątrz jest przerwany. Jeśli masz multimetr, możesz potwierdzić to testem ciągłości.
- Włóż nowy bezpiecznik o identycznym amperażu i tym samym typie.
- Zamknij pokrywę, uruchom obwód i sprawdź, czy działa stabilnie przez kilka minut.
Jeśli nie masz pewności, który wkład był właściwy, nie zgaduj na podstawie samego koloru. Kolory bywają podobne, a zamienniki potrafią wprowadzić więcej zamieszania niż pożytku. Kiedy bezpiecznik wraca do życia tylko na chwilę, czas przejść od prostego serwisu do analizy przyczyny, bo to zwykle sygnał, że w instalacji dzieje się coś więcej.
Dlaczego bezpiecznik znów się przepala
Powtarzające się przepalanie nie jest przypadkiem. W praktyce oznacza albo zwarcie, albo przeciążenie, albo element, który pobiera zbyt dużo prądu przez opór mechaniczny. To właśnie tutaj wielu kierowców wpada w pułapkę: wymienia wkład kilka razy z rzędu, a problem wraca natychmiast po włączeniu przełącznika. Taka strategia nie daje efektu, bo bezpiecznik jest jedynie „ostatnią linią obrony”.
- Zwarcie w wiązce - przewód może ocierać o karoserię, izolacja bywa przetarta, a bezpiecznik przepala się od razu.
- Uszkodzony odbiornik - silniczek wycieraczek, pompka, dmuchawa albo element grzejny może brać zbyt duży prąd.
- Korozja lub wilgoć - wtyczki, gniazda i złącza po latach pracy w aucie potrafią zwiększać opór i rozgrzewać obwód.
- Dołożone akcesoria - ładowarki, LED-y, alarmy i niewłaściwie podłączone radio często obciążają instalację bardziej, niż powinny.
- Nieprawidłowy zamiennik - bezpiecznik o złym amperażu lub złej konstrukcji nie zawsze zadziała tak, jak oczekujesz.
W praktyce pomaga też prosty test czasowy. Jeżeli bezpiecznik pali się od razu po włączeniu zapłonu, podejrzewam zwarcie. Jeśli wytrzymuje chwilę i pada dopiero po pracy elementu, bardziej prawdopodobne jest przeciążenie mechaniczne albo wadliwy silnik. Taka różnica oszczędza mnóstwo czasu, bo zawęża obszar szukania z całego auta do jednego, konkretnego podzespołu. Kiedy już to rozdzielisz, łatwiej zachować spokój i nie rozkręcać pół samochodu bez potrzeby.
Co warto zapamiętać przy sprawdzaniu elektryki w Focusie MK2
W tym modelu najwięcej daje spokojne, metodyczne podejście. Najpierw lokalizacja właściwej skrzynki, potem numer z opisu, dopiero później wymiana. To prosta kolejność, ale właśnie ona chroni przed najczęstszymi błędami: wkładaniem zbyt mocnego bezpiecznika, szukaniem usterki w złym miejscu albo rozbieraniem elementów, które wcale nie są winne.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo krótka: bezpiecznik wymieniamy po to, żeby przywrócić działanie obwodu, a nie po to, żeby ukryć problem. Gdy usterka wraca, trzeba szukać zwarcia, zużytego odbiornika albo złego podłączenia dodatkowego wyposażenia. W elektryce samochodowej cierpliwość zwykle oszczędza więcej niż pośpiech.
Dobrze sprawdzony układ bezpieczników daje nie tylko szybszą naprawę, ale też większe bezpieczeństwo na drodze, bo pozwala uniknąć przegrzania przewodów i przypadkowych uszkodzeń kolejnych elementów instalacji.
