W Audi A4 B5 bezpieczniki pod maską odpowiadają zwykle za elektronikę silnika, przekaźniki i kilka obwodów wysokoprądowych, ale nie tworzą jednej dużej, uniwersalnej skrzynki dla całego auta. W praktyce najwięcej zależy od wersji silnikowej i wyposażenia, bo inaczej wygląda układ w benzynie, a inaczej w 1.9 TDI. Poniżej pokazuję, gdzie ich szukać, co najczęściej zabezpieczają i jak sprawdzić je tak, żeby nie dorobić sobie dodatkowej usterki.
Najważniejsze rzeczy o bezpiecznikach w komorze silnika A4 B5
- W tym modelu większość bezpieczników jest w kabinie, a pod maską znajdziesz głównie elektronikę silnika, przekaźniki i zasilania dużej mocy.
- Najczęściej chodzi o zamkniętą skrzynkę przy podszybiu, czyli obszar między komorą silnika a szybą.
- W dieslu pojawia się mocny bezpiecznik topikowy od świec żarowych lub dogrzewacza, zwykle pod plastikową osłoną z tyłu komory.
- Jeśli nowy bezpiecznik przepala się od razu, problemem jest zwykle zwarcie, wilgoć, wiązka albo sam odbiornik, a nie wkład jako taki.
- Wkład zawsze dobiera się po amperażu z oznaczenia, nie „na oko” i nie na mocniejszy zamiennik.
Gdzie naprawdę szukać skrzynki w komorze silnika

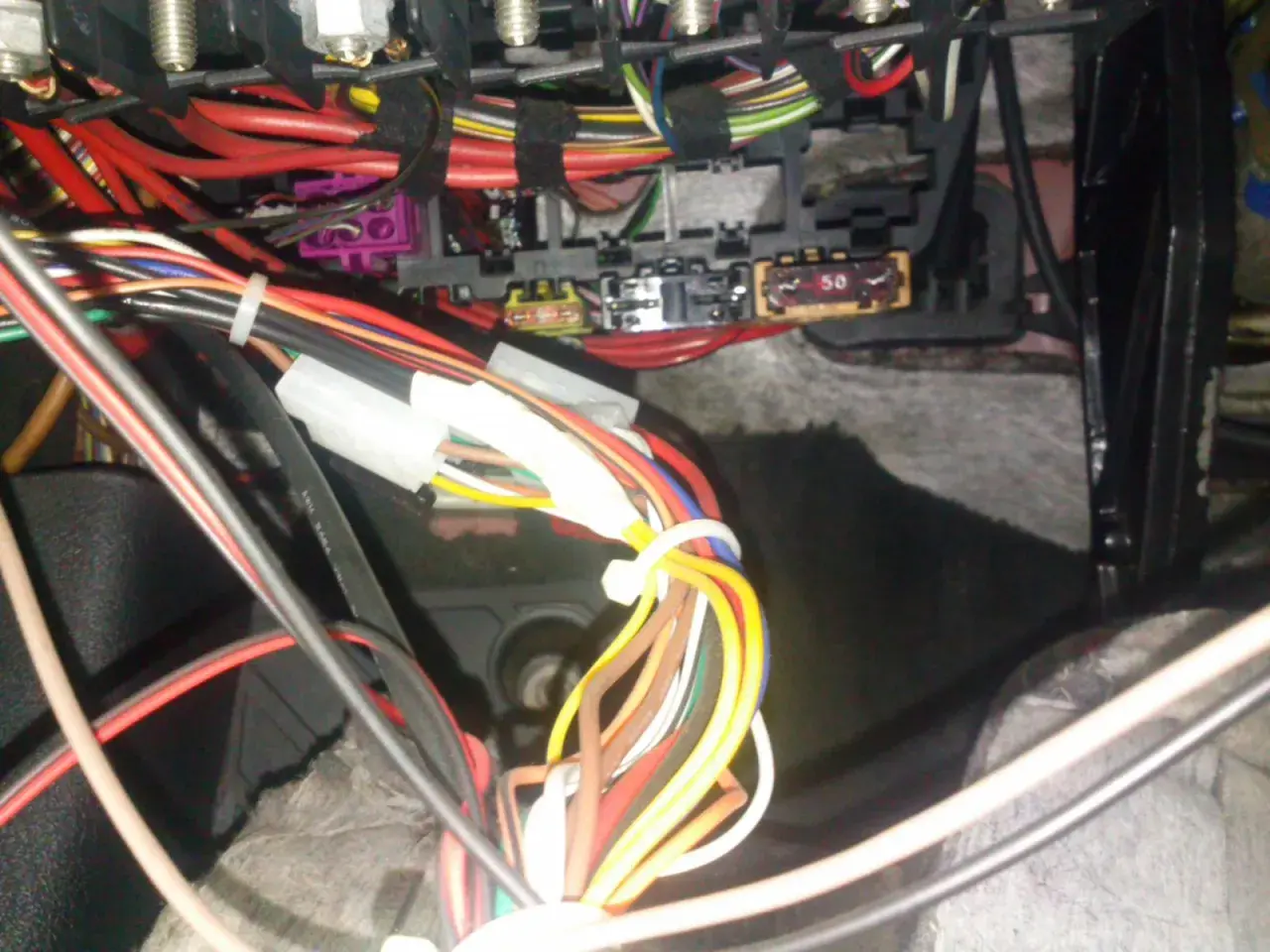

Jeśli ktoś mówi o bezpiecznikach pod maską w tym aucie, mam zwykle na myśli elektronics box, czyli zamkniętą skrzynkę przy podszybiu, między komorą silnika a szybą. To ważne rozróżnienie, bo w B5 większość bezpieczników nadal siedzi w kabinie, a pod maską trafisz głównie na elementy związane z ECU, przekaźnikami i zasilaniem układów silnika. W dieslach dochodzi jeszcze mocny bezpiecznik topikowy dla świec żarowych lub dogrzewacza, umieszczony pod plastikową osłoną z tyłu komory silnika.
W praktyce najłatwiej pomylić tę skrzynkę z innymi osłonami przy podszybiu, dlatego patrzę na trzy rzeczy: położenie przy szybie, obecność pokrywy mocowanej śrubami i to, czy pod nią znajduje się sterownik silnika albo przekaźniki. Jeśli po otwarciu maski widzisz tylko zwykłe osłony, a nie osobny blok z elektroniką, to bardzo możliwe, że szukany element jest schowany głębiej pod plastikami, a nie „na wierzchu”. Kiedy już wiesz, gdzie patrzeć, łatwiej przejść do tego, co dokładnie ta skrzynka obsługuje.
Które obwody zwykle są tam chronione
Nie zakładałbym jednego układu dla wszystkich egzemplarzy. W Audi A4 B5 spotyka się różne warianty skrzynki w komorze silnika, zależne od roku, silnika i wyposażenia, ale logika jest podobna: pod maską trafiają obwody związane z pracą jednostki napędowej i dużym poborem prądu. Najbardziej praktyczne jest więc patrzenie na to przez typ silnika, a nie przez samą nazwę modelu.
| Wersja | Co zwykle znajdziesz | Co to oznacza w praktyce |
|---|---|---|
| 1.9 TDI | Bezpiecznik topikowy 80 A dla świec żarowych, elementy zasilania dogrzewacza oraz obwody sterowania silnikiem | Problemy z odpalaniem na zimno, brak grzania świec, czasem wyraźnie cięższy rozruch po mrozach |
| Benzyna | Skrzynka elektroniki z ECU, przekaźniki układu zapłonu i wtrysku, czasem obsługa sondy lambda lub ogrzewania czujników | Brak komunikacji ze sterownikiem, nierówna praca, brak startu mimo sprawnego akumulatora |
| Wersje z bogatszym wyposażeniem | Dodatkowe przekaźniki i zabezpieczenia dla części układu chłodzenia, ABS albo zasilania pomocniczego | Awaria nie musi dotyczyć samego silnika, tylko elementu wspierającego, który siedzi w tym samym rejonie |
Najczęstszy błąd polega na tym, że ktoś szuka pod maską wszystkiego, co nie działa. Tymczasem radio, oświetlenie kabiny czy część świateł zewnętrznych częściej mają swoje zabezpieczenia w skrzynce we wnętrzu. Pod maską najpierw sprawdzałbym obwody, które bezpośrednio wpływają na start silnika, ładowanie, pracę świec albo sterowanie większym odbiornikiem. To zawęża diagnostykę i oszczędza czas.
Jeżeli chcesz szybko zlokalizować problem, zaczynaj od pytania: czy to usterka zasilania sterownika, czy coś z komfortu i oświetlenia? Odpowiedź zwykle od razu prowadzi w dobrą stronę.
Jak bezpiecznie sprawdzić i wymienić element
W takich autach nie przepadam za działaniem „na wyczucie”. Bezpiecznik sprawdza się prosto, ale trzeba robić to spokojnie, bo pod maską łatwo uszkodzić obudowę, styki albo przypadkowo zrobić zwarcie metalowym narzędziem. Ja robię to zawsze w tej samej kolejności.
- Wyłączam zapłon i upewniam się, że odbiornik, który ma problem, jest nieaktywny.
- Otwieram pokrywę skrzynki i czytam oznaczenie obwodu na wewnętrznej stronie osłony, jeśli jest dostępne.
- Oglądam wkład pod światło. Przerwany mostek, przyciemnienie albo ślad przegrzania to już mocna wskazówka.
- Wyjmuję bezpiecznik wyciągaczem albo cienkim narzędziem, ale bez wyginania gniazda.
- Wstawiam nowy wkład o dokładnie takim samym amperażu.
- Jeśli chodzi o element wysokoprądowy, przed pracą odłączam minus akumulatora.
Warto też pamiętać o mierniku. Sama wizualna ocena nie zawsze wystarcza, zwłaszcza gdy wkład wygląda dobrze, ale ma mikropęknięcie. Tryb ciągłości w multimetrze pozwala potwierdzić, czy przewodzi prąd. Jeśli nowy bezpiecznik działa tylko chwilę, nie wkładam kolejnego „na próbę” bez sprawdzenia przyczyny. To prosta droga do większej awarii.
Po wymianie obserwuję jeszcze, czy element, który wcześniej nie działał, uruchamia się normalnie i czy nie pojawia się ponownie zwarcie. Jeśli problem wraca od razu, sama wymiana niczego nie rozwiązuje, więc trzeba szukać głębiej.
Dlaczego bezpiecznik przepala się ponownie
Jeżeli nowy wkład przepala się od razu, traktuję to jako sygnał, że bezpiecznik tylko chroni układ, a nie jest źródłem problemu. W Audi A4 B5 najczęściej winne są cztery rzeczy: zwarcie w wiązce, przeciążony odbiornik, korozja styków albo wilgoć w rejonie podszybia.
- Zwarcie w wiązce - przewód przetarty o karoserię, obudowę wentylatora albo element ruchomy robi dokładnie taki efekt.
- Zapieczony odbiornik - wentylator chłodnicy, dogrzewacz albo inny silnik elektryczny zaczyna brać zbyt duży prąd.
- Korozja gniazda - zielony nalot, luźny styk lub przegrzanie zwiększają opór i powodują dalsze grzanie.
- Wilgoć - przy B5 to temat, którego nie ignoruję, bo odpływy podszybia i okolica elektroniki pod szybą potrafią narobić szkód.
Jeśli problem pojawia się po deszczu albo po myciu auta, najpierw sprawdzam okolice podszybia i uszczelnienie pokrywy skrzynki. Gdy przepalenie jest natychmiastowe, nie eksperymentuję z większym amperażem. To nie naprawia usterki, tylko przesuwa punkt awarii dalej, czasem już w stronę wiązki albo sterownika.
Najrozsądniej myśleć tu tak: bezpiecznik nie „psuje się sam”, tylko reaguje na przeciążenie. Im szybciej znajdziesz jego przyczynę, tym mniejsze ryzyko dodatkowych kosztów.
Gdy bezpiecznik jest dobry, a problem zostaje
To moment, w którym wielu kierowców zaczyna wymieniać kolejne wkłady bez efektu. Tymczasem w A4 B5 bardzo często winny jest przekaźnik, styk w skrzynce elektroniki albo sama wiązka. Z mojego punktu widzenia diagnostyka powinna iść od prostego rozróżnienia: czy obwód nie dostaje zasilania, czy dostaje je, ale urządzenie i tak nie pracuje.
Jak odróżnić bezpiecznik od przekaźnika
Jeżeli bezpiecznik jest cały, a po włączeniu zapłonu nie słychać charakterystycznego kliknięcia przekaźnika, szansa na problem po stronie przekaźnika rośnie. W B5 spotyka się m.in. przekaźnik pompy paliwa, przekaźnik świec żarowych, przekaźniki od odciążania instalacji i układu zapłonu. Sama nazwa przekaźnika nie mówi jeszcze wszystkiego, ale sygnał dźwiękowy i obecność napięcia na wyjściu szybko zawężają obszar poszukiwań.
Przeczytaj również: Błąd B1570 Renault - Awaria Airbag? Diagnoza i naprawa
Co podpowiada wilgoć w e-boxie
Jeśli po deszczu samochód zachowuje się dziwnie, gaśnie, nie odpala albo raz działa, a raz nie, w pierwszej kolejności sprawdzam rejon przy szybie i odpływy podszybia. W tym modelu elektronika silnika jest schowana właśnie tam, więc wilgoć potrafi wejść w styki, przekaźniki albo sam sterownik. Nie zawsze kończy się to od razu przepaleniem bezpiecznika; czasem objawy są bardziej chaotyczne, co utrudnia diagnozę.
W praktyce najlepsza kolejność to: bezpiecznik, przekaźnik, gniazdo, wiązka, odbiornik. Jeśli trzymasz się takiego porządku, nie skaczesz po przypadkowych częściach i szybciej docierasz do źródła awarii. Przy starszym Audi to naprawdę robi różnicę.
Co sprawdzić przy okazji, żeby usterka nie wróciła
Przy tej skrzynce nie chodzi tylko o jednorazową wymianę wkładu. Jeśli chcę, żeby problem nie wracał, patrzę szerzej: na szczelność, stan odpływów i jakość kontaktu elektrycznego. To są drobiazgi, które w starszym aucie decydują o tym, czy instalacja będzie działać stabilnie przez kolejne miesiące.
- Oczyszczam odpływy podszybia z liści, błota i osadu.
- Sprawdzam, czy pokrywa skrzynki elektroniki dobrze przylega i nie ma pęknięć.
- Oglądam styki pod kątem nalotu, nadpaleń i luzu w gnieździe.
- Trzymam w aucie zapasowe wkłady o właściwych wartościach, ale nie mieszam amperażu.
- Po każdej naprawie zapisuję sobie, który obwód był problematyczny, bo przy kolejnej awarii to oszczędza czas.
W takim aucie najwięcej daje nie samo szukanie bezpiecznika, tylko zrozumienie, czy problem dotyczy zasilania sterownika, przekaźnika, czy wilgoci w rejonie podszybia. Jeśli pilnujesz odpływów i nie ignorujesz pierwszych oznak korozji, instalacja elektryczna potrafi działać zaskakująco długo jak na wiek tego modelu. To właśnie taki praktyczny nawyk najskuteczniej zamyka temat awarii pod maską.
