Audi A4 B6 bezpieczniki - Schemat, lokalizacja, wymiana

Gdzie szukać skrzynki bezpieczników i jak do niej dojść

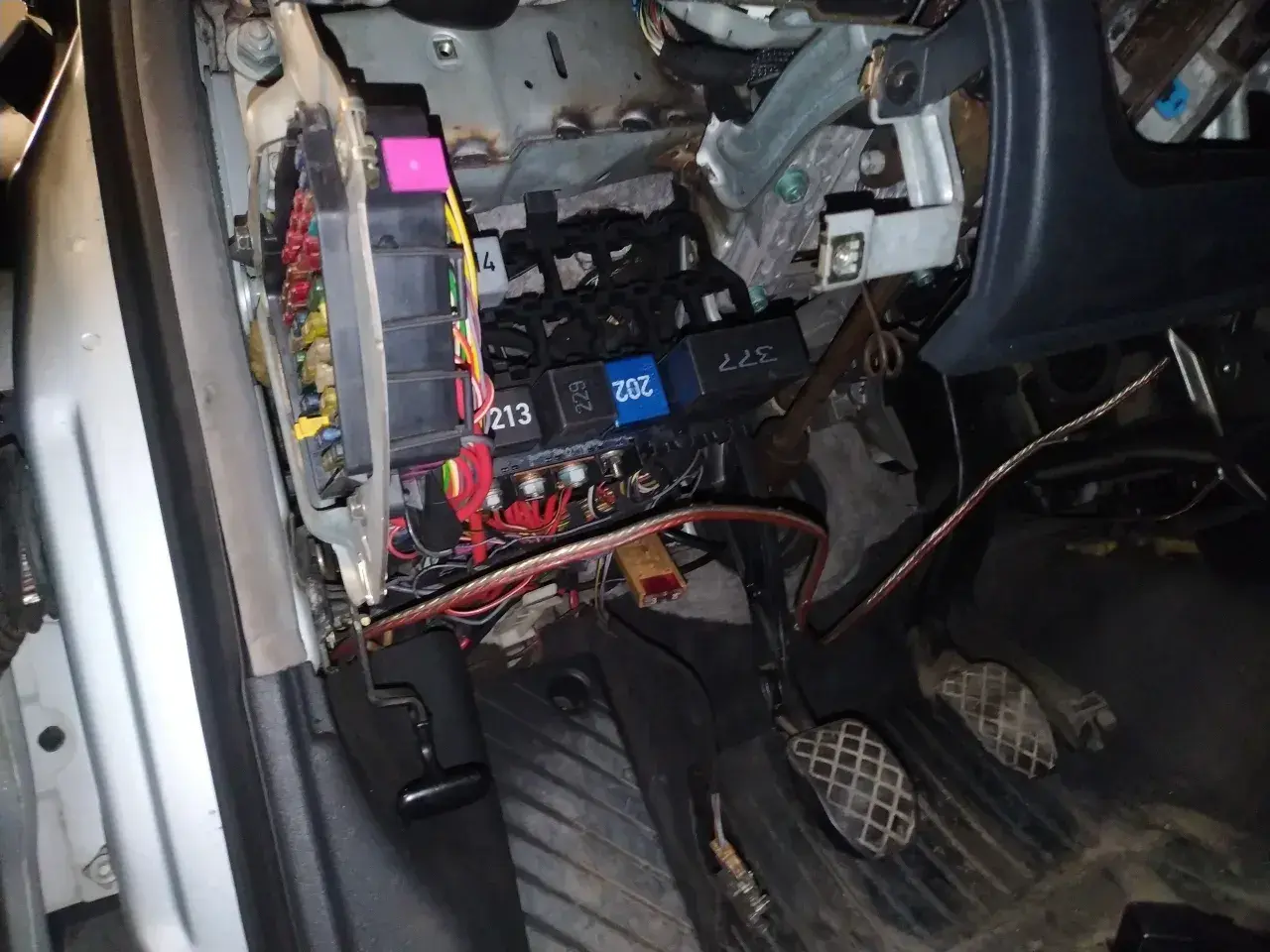

W tym modelu główny panel bezpieczników jest umieszczony na końcu deski rozdzielczej po stronie kierowcy. Otwieram drzwi, zdejmuję boczną plastikową zaślepkę i mam bezpośredni dostęp do numerowanych wkładek. To wygodne rozwiązanie, bo większość obwodów komfortu i wyposażenia wnętrza trafia właśnie tam.

W praktyce warto pamiętać, że to nie jedyne miejsce związane z zabezpieczeniem instalacji. W komorze silnika znajduje się główne zasilanie przy akumulatorze, a w strefie podszybia, w rejonie E-box, pracują także elementy odpowiedzialne za zasilanie i przekaźniki układów silnika. Z tego powodu przy diagnozie nie zatrzymuję się wyłącznie na kabinie, ale zaczynam od panelu wewnątrz auta, bo tam najszybciej da się wykluczyć podstawowe usterki. Gdy lokalizacja jest jasna, można przejść do numeracji i funkcji poszczególnych obwodów.

Jak czytać układ bezpieczników w kabinie

Poniższy układ odpowiada najczęściej spotykanemu opisowi dla Audi A4 B6, ale w zależności od roku produkcji i pakietu wyposażenia część pozycji może być pusta albo opisana inaczej. Właśnie dlatego zawsze sprawdzam dwa źródła naraz: legendę na pokrywie i opis w instrukcji auta. To niewielki wysiłek, a oszczędza mnóstwo czasu, zwłaszcza gdy samochód miał już zmiany po naprawach albo doposażeniu.

Najczęściej mylą się przy tym pozycje 11, 21, 29 i 34, bo są po prostu puste, a 41 dotyczy tylko aut z ogrzewaniem postojowym. Jeśli widzę egzemplarz po nietypowych przeróbkach, dodatkowo sprawdzam, czy ktoś nie dołożył radia, alarmu albo kamery cofania i nie podpiął ich pod istniejący obwód. To drobiazg, ale często tłumaczy losowe przepalanie bezpieczników. Teraz przejdę do objawów, które najłatwiej powiązać z konkretną pozycją.

Które obwody najczęściej sprawdzam przy typowych awariach

W codziennej diagnostyce nie szukam od razu „właściwego numeru” po omacku. Najpierw patrzę na objaw, bo on zawęża poszukiwania szybciej niż sama lista bezpieczników. Dobrze to widać w Audi A4 B6, gdzie kilka pozycji odpowiada za bardzo charakterystyczne usterki.

To ważne rozróżnienie: przepalony bezpiecznik często jest skutkiem, a nie przyczyną. Jeśli po wymianie usterka znika i nie wraca, sprawa jest prosta. Jeśli jednak wkładka pali się ponownie, trzeba szukać przeciążenia albo zwarcia, bo sama wymiana bezpiecznika niczego nie naprawia. Właśnie dlatego następny krok powinien być wykonany spokojnie i bez skrótów.

Jak bezpiecznie wymienić bezpiecznik, żeby nie uszkodzić instalacji

Przy wymianie trzymam się kilku prostych zasad. One brzmią banalnie, ale właśnie na nich najczęściej wywracają się osoby, które chcą „tylko szybko podmienić” wkładkę i wrócić do jazdy.

1. Wyłączam zapłon i wyjmuję kluczyk, a przy mocniej obciążonych obwodach daję instalacji chwilę na uspokojenie.
2. Porównuję numer bezpiecznika z legendą na pokrywie skrzynki albo z opisem w instrukcji.
3. Wyjmuję wkładkę chwytakiem do bezpieczników, a nie metalowym narzędziem, które może zrobić zwarcie.
4. Sprawdzam mostek wewnątrz bezpiecznika. Jeśli jest przerwany, wkładka jest spalona. Gdy mam wątpliwości, używam multimetru i sprawdzam ciągłość, czyli to, czy prąd może przez nią swobodnie płynąć.
5. Wkładam bezpiecznik o dokładnie takim samym amperażu i typie. Nie podnoszę wartości „na próbę”, bo w ten sposób przestaję chronić instalację.

Jeśli po wymianie obwód działa, ale bezpiecznik był mocno nadtopiony albo styki w gnieździe wyglądają na osmalone, nie odkładam tematu na później. To sygnał, że w skrzynce albo w podłączonym odbiorniku dzieje się coś więcej niż jednorazowy przypadek. I właśnie tutaj zaczyna się druga, trudniejsza część diagnostyki.

Dlaczego nowy bezpiecznik też potrafi się przepalić

Wielu kierowców zakłada, że kolejna wkładka załatwi sprawę. W praktyce jest odwrotnie: jeśli nowy bezpiecznik pali się od razu albo po krótkim czasie, problem zwykle siedzi w instalacji, odbiorniku albo wilgoci. W A4 B6 szczególnie zwracam uwagę na miejsca, gdzie wiązka pracuje mechanicznie lub może dostać wodę.

• Zwarcie w wiązce - typowe w przelotkach drzwi, klapy bagażnika i pod deską rozdzielczą.
• Uszkodzony odbiornik - dmuchawa, pompa paliwa, wycieraczki albo ogrzewanie szyby potrafią pobierać za duży prąd, zanim bezpiecznik zareaguje.
• Dodatkowe akcesoria - radio, rejestrator jazdy, alarm albo ładowarka wpięta bezpośrednio w obwód potrafią przeciążyć fabryczne zabezpieczenie.
• Wilgoć i korozja - w rejonie podszybia i przy osłonach instalacji zły stan uszczelnień potrafi zrobić więcej szkód niż sam przepalony bezpiecznik.
• Luźny styk w gnieździe - bezpiecznik wygląda na dobry, ale połączenie jest niestabilne i robi się lokalne grzanie.

Jeżeli problem wraca na obwodach o większym poborze, nie próbuję go maskować mocniejszą wkładką. To tylko opóźnia awarię i zwiększa ryzyko uszkodzenia przewodów. Lepiej zatrzymać się na etapie pomiaru, niż potem szukać spalenizny w wiązce. Na końcu zostawiam krótki zestaw rzeczy, które sam uznałbym za obowiązkowe przy każdej kontroli w tym modelu.

Co warto mieć zrobione, zanim uznasz temat za zamknięty

• Spisuję lub fotografuję najważniejsze numery bezpieczników przed wyjazdem w trasę.
• Trzymam w aucie zapas kilku wkładek o najczęściej używanych wartościach.
• Nie ignoruję śladów wilgoci przy skrzynce i w okolicy E-boxu.
• Po każdej wymianie sprawdzam, czy problem nie wraca po kilku minutach pracy odbiornika.

Tak właśnie czytam bezpieczniki w Audi A4 B6: od lokalizacji, przez numer, po realną przyczynę awarii. Jeśli podejdziesz do tego w tej kolejności, diagnostyka jest szybka, a ryzyko przypadkowego uszkodzenia instalacji spada praktycznie do zera.
