W Toyocie Avensis T25 układ bezpieczników jest prosty tylko na papierze: masz osobną skrzynkę w kabinie, dodatkowy blok pod deską i komorę silnika, a w dieslu dochodzą jeszcze różnice w zasilaniu grzałek oraz sterowania silnikiem. Poniżej porządkuję to tak, jak sprawdza się w garażu: gdzie szukać danej skrzynki, które pozycje odpowiadają za najczęstsze usterki i kiedy sama wymiana bezpiecznika wystarczy, a kiedy problem leży głębiej. To praktyczny opis bezpieczników w Avensis T25, nastawiony na realne awarie, a nie suchą listę numerów.
Najkrótsza droga do znalezienia właściwego bezpiecznika w Avensis T25
- Główna skrzynka w kabinie jest po lewej stronie deski rozdzielczej, za osłoną.
- Gniazdo zapalniczki i gniazdo 12 V to w tym modelu dwa różne obwody: CIG 15 A i P/POINT 15 A.
- Jeśli nie działają szyby, radio albo odmgławiacz, sprawdź dodatkową skrzynkę pod deską po stronie kierowcy.
- W komorze silnika są bezpieczniki od ładowania, wentylatorów, ABS/VSC i głównych obwodów zapłonu.
- W dieslu 1CD-FTV występuje osobny blok z większymi zabezpieczeniami dla grzałek i świec żarowych.
- Bezpiecznik zawsze wymieniaj na taki sam amperaż, bo większa wartość nie naprawia przyczyny awarii.
Gdzie znajdują się skrzynki bezpieczników w Avensis T25

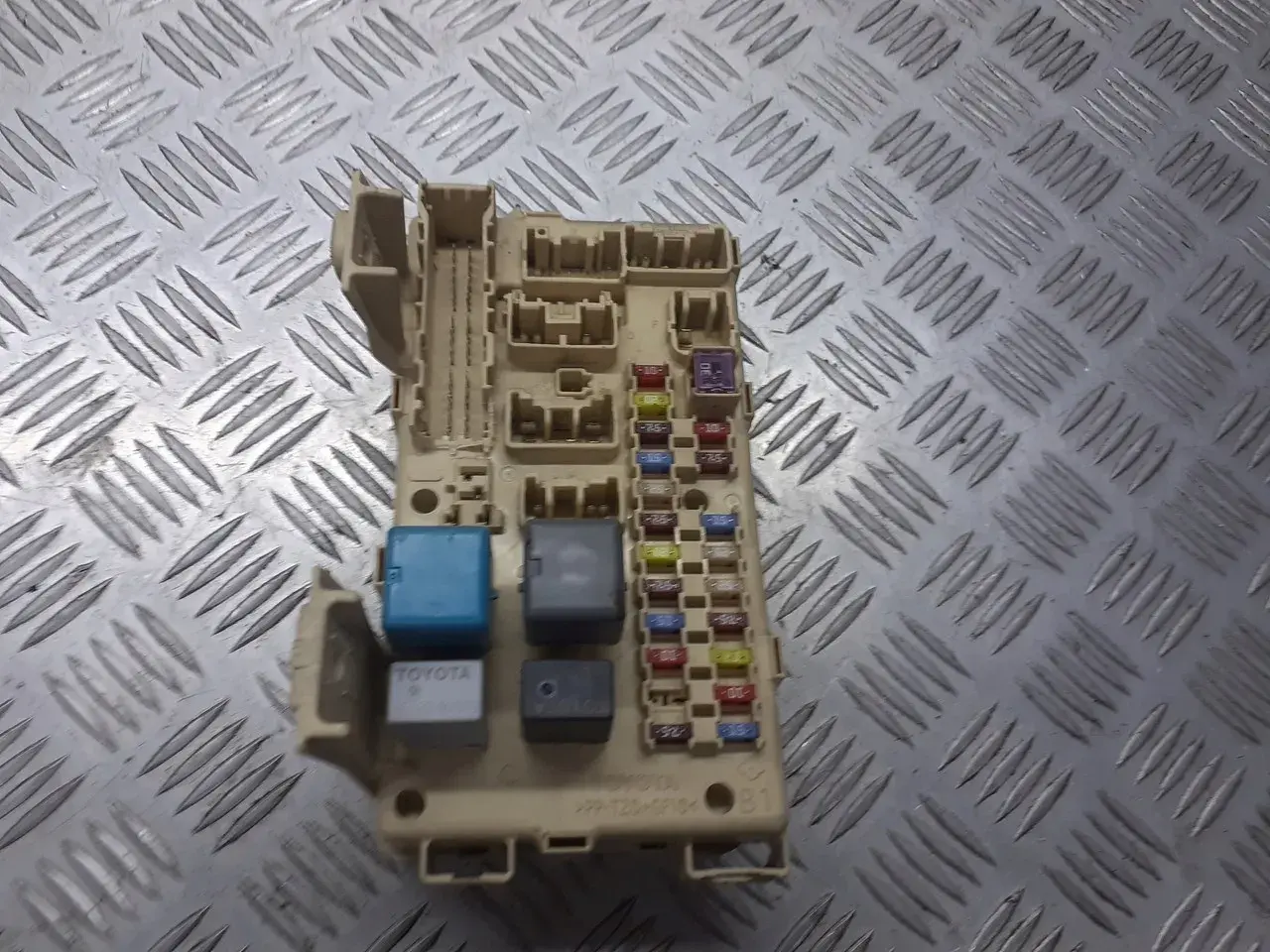

W tym modelu najważniejsze jest szybkie rozróżnienie, która skrzynka odpowiada za dany obwód. W wersji europejskiej z kierownicą po lewej stronie główna skrzynka jest po lewej stronie deski rozdzielczej, za klapką. Druga, dodatkowa, siedzi pod deską po stronie kierowcy i obsługuje część komfortu oraz zasilania szyb.
| Miejsce | Co tam znajdziesz | Po co tam zaglądać |
|---|---|---|
| Kabina, lewa strona deski | Główna skrzynka bezpieczników i część przekaźników | Gdy nie działa oświetlenie wnętrza, zapalniczka, wycieraczki, centralny zamek albo OBD2 |
| Pod deską po stronie kierowcy | Dodatkowa skrzynka bezpieczników | Gdy padają szyby, lusterka, radio, odmgławiacz lub otwieranie klapki wlewu paliwa |
| Komora silnika | Blok główny dla dużych obciążeń | Gdy problem dotyczy ładowania, świateł, ABS/VSC, wentylatorów albo układu rozruchowego |
| Diesel 1CD-FTV | Dodatkowy blok pod maską | Gdy w grę wchodzą świece żarowe, dogrzewanie i większe obciążenia prądowe |
W praktyce to ważne, bo kierowca często szuka „jednej skrzynki od wszystkiego”, a w Avensisie T25 tak to nie działa. Gdy już wiesz, gdzie szukać, łatwiej przejść do pozycji, które najczęściej odpowiadają za codzienne usterki.
Najważniejsze bezpieczniki w kabinie, które sprawdza się najczęściej
Jeżeli w Avensis T25 przestaje działać coś z codziennego wyposażenia, najpierw sprawdzam właśnie główną skrzynkę w kabinie. To tutaj siedzi większość obwodów, które kierowca zauważa od razu po awarii.
| Obwód | Bezpiecznik | Wartość | Co zasila |
|---|---|---|---|
| Zapalniczka | CIG | 15 A | Gniazdo zapalniczki |
| Gniazdo 12 V | P/POINT | 15 A | Gniazdo zasilania |
| Oświetlenie wnętrza | DOME | 7,5 A | Lampki sufitowe, lampki przy lusterkach, oświetlenie stóp i bagażnika |
| Wycieraczka tylna | RR WIP | 20 A | Tylna wycieraczka i spryskiwacz |
| Wycieraczki przednie | WIP | 25 A | Przednia wycieraczka i spryskiwacz |
| Centralny zamek | DOOR | 25 A | Zamykanie i otwieranie drzwi |
| Diagnostyka | OBD2 | 7,5 A | Zasilanie gniazda diagnostycznego |
| Szyberdach | S/ROOF | 20 A | Elektryczny dach |
| Podgrzewanie foteli | HTR / S-HTR | 10 A lub 20 A | Grzanie siedzeń i elementy klimatyzacji |
| Przeciwmgielne | FR FOG / RR FOG | 15 A / 7,5 A | Przednie i tylne światła przeciwmgielne |
Warto zapamiętać jedną rzecz: zapalniczka i gniazdo 12 V nie zawsze siedzą na tym samym zabezpieczeniu. W praktyce to częsty błąd diagnozy, bo kierowca sprawdza tylko CIG, a winny bywa P/POINT. Kiedy te pozycje są całe, a problem nadal wraca, trzeba zejść poziom niżej i zajrzeć do dodatkowej skrzynki pod deską.
Dodatkowa skrzynka i przekaźniki pod deską
Drugi blok w kabinie odpowiada za elementy, które wielu kierowców traktuje jako „drobiazgi”, dopóki nie przestaną działać. To właśnie tutaj najczęściej trafiam przy awarii szyb, odmgławiania luster, radia albo otwierania klapki wlewu paliwa.
| Bezpiecznik | Wartość | Co chroni |
|---|---|---|
| P-RR P/W | 20 A | Tylna prawa szyba |
| P-FR P/W | 20 A | Przednia prawa szyba |
| D-RR P/W | 20 A | Tylna lewa szyba |
| D-FR P/W | 20 A | Przednia lewa szyba |
| FUEL OPN | 10 A | Otwieranie klapki wlewu paliwa |
| FR DIC | 20 A | Odmrażacz przedniej szyby i lusterka |
| DEF I/UP | 7,5 A | Elementy klimatyzacji |
| ST | 7,5 A | Układ rozruchowy i powiązane sterowanie |
| MIR HTR | 10 A | Podgrzewanie lusterek zewnętrznych |
| RAD NO.2 | 15 A | System audio i wyświetlacz informacyjny |
| ECU-B 2 | 7,5 A | Klimatyzacja i zdalne sterowanie zamkiem |
| PWR SEAT | 30 A | Elektryczny fotel |
To miejsce szczególnie lubię w diagnostyce szyb, bo każdy z czterech podnośników ma osobny bezpiecznik 20 A. Jeśli padło tylko jedno okno, diagnoza jest szybka. Jeśli nie działają wszystkie, problem zwykle nie kończy się na samej wkładce, tylko zahacza o zasilanie wspólne, przekaźnik albo moduł komfortu. Właśnie dlatego po tej skrzynce przechodzę do komory silnika, gdzie siedzą obwody bardziej „ciężkie”.
Komora silnika i różnice między benzyną a dieslem
W komorze silnika pracują bezpieczniki, których nie dotyka się na co dzień, ale to one potrafią zatrzymać samochód bardziej skutecznie niż drobna awaria wnętrza. Tu są m.in. zabezpieczenia ładowania, ABS, VSC, wentylatorów chłodzenia, świateł oraz układu rozruchowego.
| Bezpiecznik | Wartość | Za co odpowiada |
|---|---|---|
| ALT-S | 7,5 A | Układ ładowania |
| DCC | 30 A | Zasilanie ECU-B2, DOME i RAD NO.2 |
| AM2 | 30 A | Układ rozruchowy oraz powiązane obwody IGN/ST |
| HAZARD | 10 A | Kierunkowskazy i światła awaryjne |
| HORN | 15 A | Klakson |
| EFI | 20 A | Układ wtrysku paliwa |
| RR DEF | 30 A | Odmrażacz tylnej szyby |
| MAIN | 40 A | Główne zasilanie świateł i wycieraczki reflektorów |
| HTR | 40 A | Układ ogrzewania i klimatyzacji |
| RDI | 40 A lub 30 A | Elektryczny wentylator chłodzący, zależnie od wersji silnika |
| VSC / ABS | 50 A / 40 A | Układ stabilizacji i ABS |
| ETCS / THROTTLE | 10 A | Elektroniczna przepustnica |
| A/F | 20 A | Czujnik stosunku powietrza do paliwa |
| EMPS | 50 A | Elektryczne wspomaganie kierownicy w wybranych benzynach |
Tu zaczyna się najważniejsza różnica między wersjami silnikowymi. W benzynie spotkasz inne rozłożenie dodatkowych zabezpieczeń niż w dieslu, a w 1CD-FTV dochodzą bardzo mocne obwody grzania i świec żarowych, na przykład HTR1, HTR2 czy GLOW. Jeśli ktoś przekłada bezpiecznik „na oko” między benzyną a dieslem, zwykle robi więcej szkody niż pożytku. Z punktu widzenia diagnostyki to ważny sygnał: najpierw sprawdzasz wersję silnika, potem amperaż, dopiero na końcu sam numer pozycji.
| Wersja | Co wyróżnia blok pod maską | Na co uważać |
|---|---|---|
| Benzyna 1AZ / 1ZZ / 3ZZ | Dodatkowe zabezpieczenia EFI, VSC, AM1 NO.1, H-LP CLN, RDI | Nie zakładaj, że układ jest identyczny jak w dieslu |
| Diesel 1CD-FTV | HTR1, HTR2, GLOW, ALT o bardzo wysokim amperażu | Problemy z dogrzewaniem i rozruchem często mają osobny, mocniejszy tor zasilania |
Jeżeli awaria dotyczy ładowania, wentylatorów albo świateł, komora silnika jest pierwszym miejscem, do którego warto sięgnąć. Gdy jednak bezpiecznik przepala się ponownie, sama wymiana nic nie da i trzeba przejść do normalnej diagnostyki.
Jak sprawdzić przepalony bezpiecznik bez zgadywania
Największy błąd, jaki widzę przy takich awariach, to wymiana „w ciemno” bez sprawdzenia przyczyny. W Avensis T25 to się mści, bo część obwodów jest wspólna dla kilku urządzeń i jeden spalony bezpiecznik może być skutkiem zwarcia, przeciążenia albo zablokowanego odbiornika.
- Sprawdź dokładnie objaw. Jeśli nie działa tylko jedno gniazdo, szukasz w innym miejscu niż wtedy, gdy padło pół auta.
- Odczytaj amperaż z pokrywy lub schematu. Wkładka 7,5 A nie może zostać zastąpiona 15 A tylko dlatego, że taka akurat leży pod ręką.
- Wyjmij bezpiecznik i obejrzyj mostek. Przerwany metalowy pasek to jasny sygnał, że wkładka jest spalona.
- Jeśli masz miernik, sprawdź ciągłość. To szybsze i pewniejsze niż ocenianie pod światło.
- Po wymianie obserwuj, czy problem wraca. Jednorazowe przepalenie bywa przypadkiem, ale powtarzalne już nim nie jest.
- Gdy bezpiecznik znów pada, odłącz odbiornik i szukaj zwarcia w wiązce, silniku wycieraczek, podnośniku szyby albo module sterującym.
W tej części wolę być jednoznaczny: większy amperaż nie naprawia usterki. Jeśli obwód przewidziano na 7,5 A, a ktoś wsadzi 15 A, to po prostu opóźnia moment, w którym zadziała ochrona instalacji. Z punktu widzenia bezpieczeństwa to zły kompromis. Po takiej diagnozie zostaje już tylko dopiąć kilka rzeczy, które w Avensis T25 oszczędzają najwięcej czasu.
Co warto zapamiętać przy awarii w tym modelu
Jeśli miałbym zostawić tylko kilka praktycznych wskazówek z całego schematu, byłyby to te:
- Gniazdo zapalniczki i gniazdo 12 V sprawdzasz osobno, bo to nie zawsze ten sam obwód.
- Przy niedziałających szybach najpierw zaglądasz do dodatkowej skrzynki pod deską, a dopiero potem do drzwi i modułów.
- Gdy nie ma świateł mijania, problem częściej siedzi w komorze silnika niż w kabinie.
- W dieslu nie ignoruj mocnych zabezpieczeń grzałek i świec żarowych, bo tam prądy są naprawdę duże.
- Jeśli bezpiecznik przepala się ponownie, szukasz przyczyny, a nie „mocniejszej” wkładki.
To właśnie taki układ sprawia, że schemat bezpieczników w Toyota Avensis T25 da się ogarnąć bez chaosu, o ile zacznie się od właściwej skrzynki i wersji silnika. Dobrze dobrana diagnostyka skraca czas naprawy bardziej niż przypadkowe przekładanie wkładek, a przy elektryce samochodowej to zwykle najtańsza i najrozsądniejsza droga.
