Najważniejsze informacje o układzie bezpieczników w Passacie B6
- W aucie występują osobne sekcje wysokoprądowe pod maską i mniejsze obwody w kabinie.
- Układ różni się w zależności od silnika, rocznika i wyposażenia, więc legenda na pokrywie jest ważniejsza niż przypadkowy schemat z internetu.
- Najczęściej zabezpieczane są obwody wycieraczek, ogrzewania tylnej szyby, ABS, wentylatora chłodnicy, radia i gniazda 12 V.
- Jeśli nowy bezpiecznik przepala się ponownie, przyczyna zwykle leży w zwarciu, wiązce albo samym odbiorniku.
- Bezpiecznik zawsze wymieniaj na element o takim samym amperażu.
- Przy problemach z widocznością i elektryką najpierw sprawdź proste rzeczy: wkładkę, styki i przewody, a dopiero później moduły sterujące.

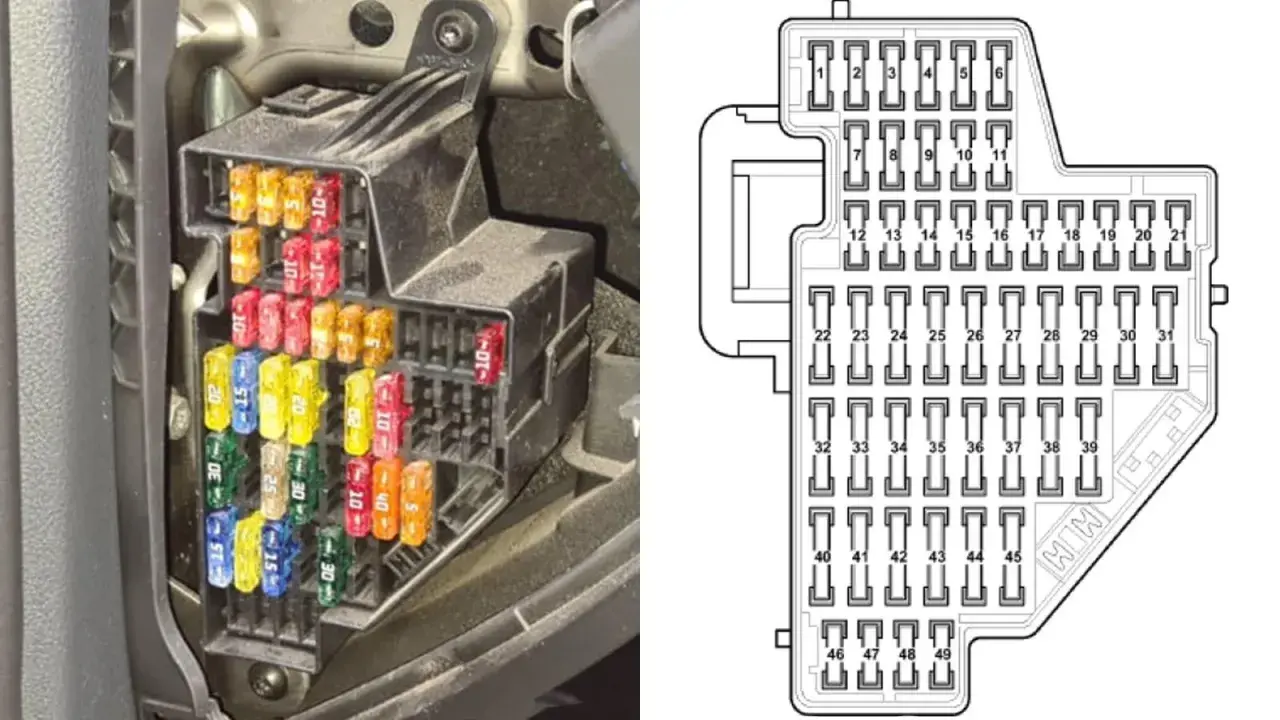

Gdzie w Passacie B6 znajdują się skrzynki bezpieczników
Najprościej myśleć o tym aucie jak o trzech strefach zasilania. Pod maską masz bezpieczniki dużej mocy, które chronią elementy pobierające spory prąd, a w kabinie znajdują się mniejsze obwody odpowiedzialne za elektronikę, komfort i część wyposażenia. W praktyce to właśnie tam trafia większość awarii, które kierowca zauważa od razu: brak wycieraczek, niedziałające szyby, martwe radio albo problemy z ogrzewaniem tylnej szyby.
| Miejsce | Co zwykle chroni | Dlaczego to ważne |
|---|---|---|
| Komora silnika, zwykle lewa strona | Bezpieczniki dużej mocy, m.in. alternator, wspomaganie kierownicy, wentylator chłodnicy, zasilanie głównych modułów | Awaria tutaj potrafi unieruchomić auto albo wywołać szybkie przegrzewanie |
| Kabina, przy bocznej osłonie deski rozdzielczej | Wycieraczki, radio, szyby, oświetlenie, gniazdo 12 V, moduły komfortu | To najczęściej sprawdzany obszar przy codziennych usterkach |
| Wkładki i przekaźniki pomocnicze | Elementy współpracujące z modułami, np. spryskiwaczami, ogrzewaniem, sterowaniem pracą podzespołów | Tu łatwo pomylić bezpiecznik z przekaźnikiem, a diagnoza przez to się wydłuża |
Warto zapamiętać jedną rzecz: oznaczenia typu SA, SB, SC czy SD nie są przypadkowe. To po prostu nazwy konkretnych bloków, a nie uniwersalny numer, który wygląda tak samo we wszystkich wersjach auta. Jeśli ktoś wcześniej dołożył alarm, radio albo inne akcesoria, rozkład może być jeszcze mniej oczywisty, dlatego ja zawsze zaczynam od legendy na pokrywie skrzynki lub od instrukcji do konkretnej wersji. Kiedy już wiesz, gdzie szukać, łatwiej przejść do tego, które obwody padają najczęściej i jak je rozpoznać po objawach.
Które obwody najczęściej chronią bezpieczniki
W codziennej eksploatacji nie wszystkie bezpieczniki są równie ważne. Część z nich odpowiada za wygodę, ale są też takie, które bezpośrednio wpływają na bezpieczeństwo jazdy, zwłaszcza widoczność, stabilność i możliwość kontroli nad autem. W praktyce najczęściej sprawdzane są obwody związane z wycieraczkami, ogrzewaniem tylnej szyby, ABS-em, wentylatorem chłodnicy, wspomaganiem kierownicy i gniazdem 12 V.
| Obwód | Typowy bezpiecznik lub blok | Co się dzieje przy awarii |
|---|---|---|
| Alternator i zasilanie główne | Duże wkładki w komorze silnika, często 150 A lub 180 A | Problemy z ładowaniem, spadki napięcia, w skrajnym przypadku gaśnięcie auta |
| Wspomaganie kierownicy | Wysokoprądowy bezpiecznik w komorze silnika, często 80 A | Kierownica robi się wyraźnie cięższa, mogą pojawić się komunikaty o układzie wspomagania |
| Wentylator chłodnicy | Wkładka mocy, zależnie od wersji 50 A, 80 A albo 100 A | Rośnie ryzyko przegrzania, zwłaszcza w korku albo latem |
| ABS | W jednej wersji pojawia się 40 A w sekcji komory silnika, w innej 30 A w kabinie | Zapala się kontrolka ABS, a układ wspomagania hamowania przestaje pracować prawidłowo |
| Wycieraczki | Najczęściej 30 A | Przestają pracować wycieraczki przednie lub tylne, co szybko odbiera bezpieczeństwo w deszczu |
| Ogrzewanie tylnej szyby | Zwykle 30 A | Szyba nie odparowuje, a widoczność w tył spada przy każdej wilgoci i zimnie |
| Spryskiwacze reflektorów i obwody pomocnicze | Najczęściej 25 A lub podobny zakres, zależnie od wersji | Ucierpi widoczność, zwłaszcza nocą i w czasie jazdy po mokrej drodze |
| Gniazdo 12 V i zapalniczka | Numer zależy od wyposażenia | Nie naładujesz telefonu, kompresora ani nawigacji |
Przy okazji warto znać jeden techniczny szczegół: centralny moduł elektryki, czyli J519, rozdziela zasilanie do wielu odbiorników w kabinie. To właśnie dlatego jedna drobna usterka potrafi wyłączyć kilka funkcji naraz. W takich sytuacjach nie zawsze winny jest sam bezpiecznik, ale od niego i tak zaczynam diagnostykę, bo to najszybsza droga do zawężenia problemu. Następny krok to już sama kontrola, najlepiej bez ryzyka uszkodzenia czegokolwiek po drodze.
Jak sprawdzić i wymienić uszkodzony element bez zgadywania
Ja w takiej diagnostyce zaczynam od rzeczy najprostszej: wyłączam zapłon, odszukuję legendę i sprawdzam, czy dany bezpiecznik rzeczywiście odpowiada za problematyczny obwód. To ważne, bo w Passacie B6 podobne objawy mogą mieć różne przyczyny, a włożenie nowej wkładki w ciemno niczego nie rozwiąże, jeśli winny jest przewód, przekaźnik albo sam silnik urządzenia.
- Wyłącz zapłon i odczekaj chwilę, aż elektronika przejdzie w stan spoczynku.
- Otwórz odpowiednią skrzynkę i porównaj numer lub opis z legendą na pokrywie albo w instrukcji auta.
- Wyjmij bezpiecznik ściągaczem lub plastikowym chwytakiem. Nie podważaj go metalem.
- Sprawdź mostek wewnątrz wkładki. Jeśli jest przerwany, element jest spalony.
- Włóż nowy bezpiecznik o identycznym amperażu. Nie zwiększaj wartości, nawet jeśli masz taki pod ręką.
- Uruchom tylko jedną funkcję naraz i obserwuj, czy problem wraca od razu, czy dopiero po chwili pracy.
Dobry nawyk to też kontrola styków. Zdarza się, że wkładka wygląda poprawnie, ale gniazdo jest nadpalone, poluzowane albo zaśniedziałe. Wtedy wymiana samego bezpiecznika daje tylko pozorną poprawę. Jeśli w domu masz multimetr, możesz dodatkowo sprawdzić ciągłość obwodu, ale nawet bez niego da się wiele wykluczyć po samym wyglądzie wkładki i reakcji urządzenia. Jeśli po wymianie problem wraca natychmiast, nie próbuj kolejnych sztuk na oślep - to już sygnał, że trzeba szukać przyczyny głębiej. I właśnie to rozróżnienie jest najważniejsze, bo nie każda awaria elektryki kończy się na bezpieczniku.
Kiedy winny nie jest bezpiecznik
Największy błąd, jaki widzę, to traktowanie bezpiecznika jak uniwersalnego winowajcy. W rzeczywistości przepalona wkładka często jest tylko skutkiem, a nie przyczyną problemu. Gdy nowy element znów pęka, trzeba patrzeć na zwarcie, uszkodzoną wiązkę albo sam odbiornik prądu. To szczególnie ważne w Passacie B6, bo część przewodów pracuje w ruchu: w drzwiach, klapie bagażnika, przy wycieraczkach czy przy podszybiu.
- Jeśli nie działają szyby w jednych drzwiach, podejrzewaj moduł drzwi, przełącznik albo wiązkę w przelotce, nie tylko bezpiecznik.
- Jeśli nie ma ogrzewania tylnej szyby, sprawdź też samą siatkę grzewczą, przycisk i przekaźnik.
- Jeśli wycieraczki padły mimo sprawnej wkładki, problem może siedzieć w silniku wycieraczek lub mechanizmie pod maską.
- Jeśli ABS świeci mimo dobrych bezpieczników, często winny jest czujnik koła, przewód albo sterownik układu.
- Jeśli gniazdo 12 V milczy, sprawdź styki, wypalenie gniazda i ewentualny adapter, który mógł zrobić zwarcie.
W autach z grupy VAG bardzo pomaga odczyt błędów przez VCDS, czyli popularny interfejs diagnostyczny do aut Grupy Volkswagen. To nie zastępuje oględzin, ale szybko pokazuje, czy elektronika widzi brak zasilania, przeciążenie albo problem komunikacji z modułem. Ja traktuję to jako drugi krok po prostym sprawdzeniu wkładki, bo dzięki temu nie wymieniam po omacku sprawnych części. Kiedy już wiadomo, że problem dotyczy konkretnie zasilania albo osprzętu, sensownie jest przygotować się na kolejną awarię, zamiast działać dopiero wtedy, gdy auto znów stanie w złym momencie.
Co warto wozić w aucie, żeby szybciej wrócić do jazdy
Przy starszym, ale nadal bardzo popularnym aucie, jak Passat B6, nie chodzi o budowanie mobilnego warsztatu. Wystarczy mały zestaw, który pozwoli bez stresu odzyskać podstawowe funkcje i bezpiecznie dojechać do domu albo do warsztatu. Najbardziej opłaca się myśleć o widoczności, oświetleniu i zasilaniu podstawowych odbiorników, bo to właśnie one najczęściej odcinają kierowcę od normalnej jazdy.
- zestaw kilku zapasowych bezpieczników zgodnych z własnym autem, najlepiej po sprawdzeniu legendy;
- plastikowy ściągacz do bezpieczników;
- mała latarka, bo większość awarii trafia się po zmroku albo w deszczu;
- zdjęcie legendy z pokrywy skrzynki zapisane w telefonie;
- prosty multimetr, jeśli chcesz rozróżniać przerwę w obwodzie od problemu z odbiornikiem.
W praktyce najbardziej użyteczne są te obwody, które wpływają na bezpieczeństwo jazdy i widoczność: wycieraczki, ogrzewanie tylnej szyby, światła, spryskiwacze i zasilanie modułów komfortu. Jeśli o to zadbasz, awaria pojedynczego bezpiecznika nie zamieni drobnego problemu w większy postój. A kiedy usterka wraca mimo wymiany wkładki, nie kombinuj z większym amperażem ani prowizorką na przewodzie - to szybka droga do poważniejszego uszkodzenia instalacji.
