Mechanizm, który steruje zaworami silnika samochodu, to jeden z tych elementów, o których łatwo zapomnieć, dopóki nie zacznie stukać, przestanie trzymać faz albo nie unieruchomi auta. W tym tekście pokazuję, jak działa układ rozrządu, co dokładnie otwiera i zamyka zawory w głowicy oraz po czym poznać, że ten układ wymaga uwagi. Dorzucam też praktyczne wskazówki serwisowe, bo przy rozrządzie profilaktyka jest tańsza niż naprawa głowicy.
Najkrócej mówiąc, chodzi o precyzyjne otwieranie i zamykanie zaworów oraz o ich synchronizację z pracą wału korbowego
- Wałek rozrządu i cały układ rozrządu odpowiadają za ruch zaworów ssących i wydechowych.
- W silniku czterosuwowym wałek obraca się raz na dwa obroty wału korbowego.
- Napęd rozrządu realizuje zwykle pasek, łańcuch albo przekładnia zębata.
- Różnice między OHV, OHC i DOHC wpływają na kulturę pracy, osiągi i koszt serwisu.
- Hałas na zimno, nierówna praca i błędy synchronizacji to sygnały, których nie warto ignorować.
- Regularna wymiana oleju i dotrzymywanie interwałów serwisowych realnie wydłużają życie rozrządu.

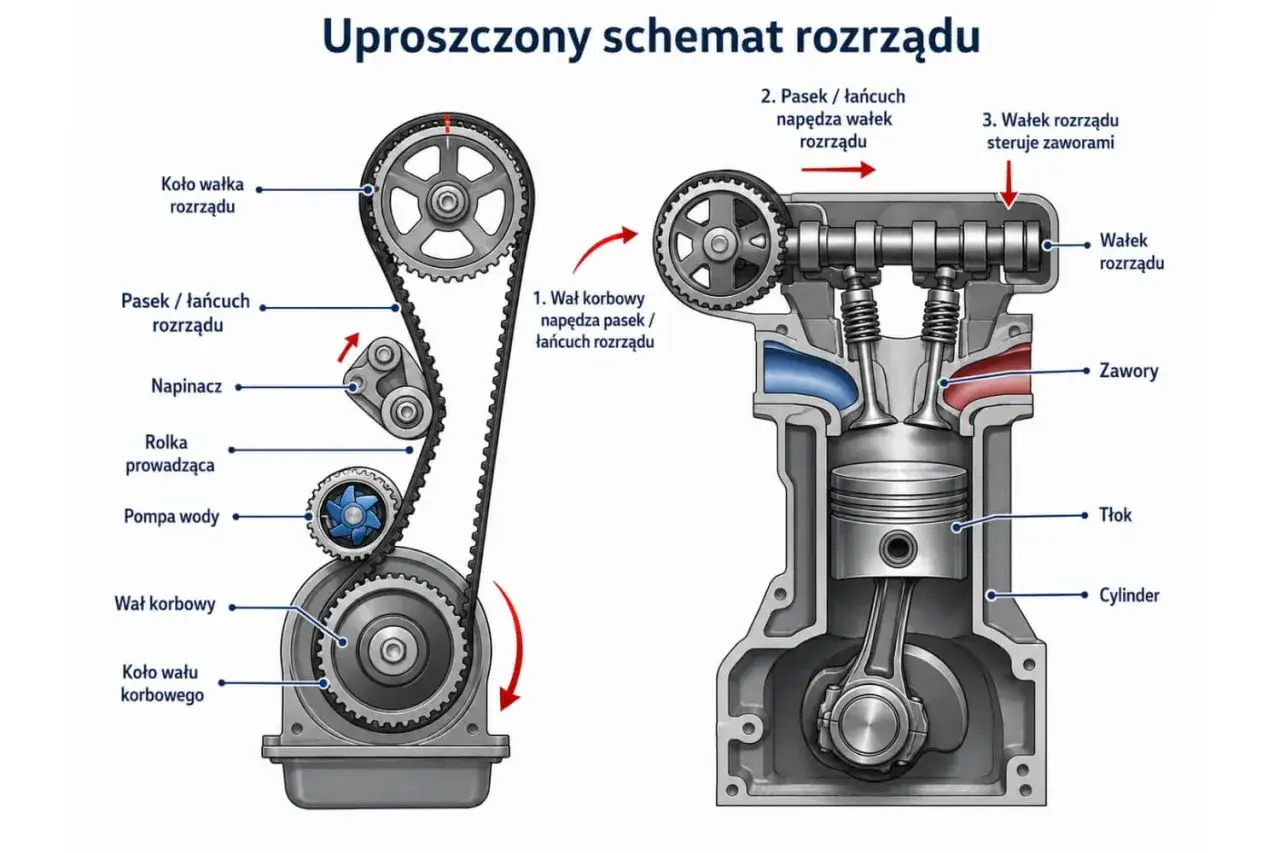

Co naprawdę steruje zaworami w silniku
W praktyce chodzi o układ rozrządu, a jego sercem jest zwykle wałek rozrządu. To on, przez krzywki i elementy pośrednie, naciska na zawory i decyduje, kiedy mają się otworzyć, a kiedy wrócić do gniazda. W silniku czterosuwowym ta synchronizacja musi być bardzo precyzyjna, bo od niej zależy napełnianie cylindra mieszanką lub powietrzem oraz skuteczne usuwanie spalin.
Najprościej mówiąc, rozrząd ustala rytm pracy głowicy. Ja zawsze patrzę na niego jak na mechaniczny „dyrygent” silnika: sam nie wytwarza mocy, ale bez niego nic nie dzieje się we właściwym momencie. Właśnie dlatego to tak ważny element w obszarze silnika i osprzętu. Z tego miejsca łatwo przejść do pytania, jak dokładnie ten rytm jest realizowany w czasie pracy silnika.
Jak ten mechanizm pracuje w cyklu silnika
W klasycznym silniku czterosuwowym wał korbowy wykonuje dwa pełne obroty, a wałek rozrządu tylko jeden. To oznacza, że przy 3000 obr./min wałek rozrządu pracuje z prędkością 1500 obr./min. Taka relacja nie jest przypadkowa: zawory mają się otworzyć i zamknąć dokładnie wtedy, gdy tłok znajduje się w odpowiednim położeniu.
Proces wygląda zwykle tak:
- krzywka wałka obraca się razem z nim i naciska na popychacz, dźwigienkę albo bezpośrednio na zawór,
- zawór otwiera kanał dolotowy albo wylotowy,
- sprężyna zaworowa po zdjęciu nacisku zamyka zawór,
- napęd rozrządu utrzymuje stałą synchronizację między wałem korbowym a wałkiem rozrządu.
W bardziej dopracowanych jednostkach moment otwarcia i zamknięcia zaworu nie jest sztywny jak w starych konstrukcjach. Dochodzi do tzw. nakładania faz, czyli krótkiego okresu, gdy dolot i wydech częściowo się zazębiają. Dla silnika to korzystne, bo poprawia napełnianie cylindra, ale wymaga bardzo dobrej kontroli całego układu. I właśnie dlatego warto znać podstawowe odmiany rozrządu, które spotyka się w samochodach.
Jakie rozwiązania spotkasz w samochodach
Nie każdy silnik steruje zaworami w ten sam sposób. Różnice konstrukcyjne wpływają na osiągi, serwis i trwałość. Poniżej zestawiam najważniejsze układy, z którymi kierowca może się spotkać.
| Rozwiązanie | Gdzie pracuje wałek | Co daje | Na co uważać |
|---|---|---|---|
| OHV | W bloku silnika, zawory obsługiwane przez popychacze i dźwigienki | Prosta konstrukcja, dobra trwałość w spokojnej eksploatacji | Większa masa elementów ruchomych, mniej swobody przy wysokich obrotach |
| OHC | Jeden wałek w głowicy | Lepsza precyzja sterowania zaworami i zwykle cichsza praca | Rozrząd jest bardziej zależny od jakości oleju i stanu napędu |
| DOHC | Dwa wałki w głowicy | Osobny wałek dla dolotu i wydechu, większa swoboda konstrukcyjna | Wyższa złożoność, zwykle droższy serwis i więcej elementów do kontroli |
| Zmienne fazy / zmienny wznios | Najczęściej na bazie OHC lub DOHC | Lepszy moment obrotowy, spalanie i emisje w szerszym zakresie obrotów | Więcej elementów sterowanych ciśnieniem oleju i elektroniką |
Warto tu dodać jedną rzecz: DOHC nie oznacza automatycznie lepszego silnika. Dla jednych jednostek to świetne rozwiązanie, dla innych nadmiar komplikacji. Z mojego punktu widzenia liczy się nie sama etykieta, tylko to, czy dana konstrukcja dobrze pasuje do charakteru auta, masy samochodu i stylu jazdy. Ta różnica ma znaczenie, kiedy zaczynają się pierwsze objawy zużycia.
Co się psuje, gdy rozrząd nie pracuje idealnie
Najczęstszy problem nie polega na tym, że zawory „nagle przestają działać”, tylko na tym, że cały układ traci synchronizację, precyzję albo odpowiednie napięcie. Skutek bywa odczuwalny od razu, ale początkowo potrafi wyglądać niewinnie.
| Objaw | Co może go powodować | Dlaczego to ważne |
|---|---|---|
| Metaliczne stukanie przy rozruchu | Łańcuch, napinacz, prowadnice albo zbyt niskie ciśnienie oleju | To często pierwszy sygnał, że napęd rozrządu nie trzyma już parametrów |
| Nierówna praca na biegu jałowym | Rozjechane fazy, zużyty wałek, problem z hydrauliką lub czujnikiem | Silnik może pracować poprawnie tylko pozornie, a spalanie i emisje rosną |
| Spadek mocy | Opóźnione otwieranie zaworów, złe napełnianie cylindra, słaba kompresja | Auto staje się ospałe, szczególnie pod obciążeniem |
| Kontrolka silnika | Błędy korelacji wałka i wału, czujnik położenia wałka, błędy sterowania fazami | Elektronika wykrywa, że mechanika nie pracuje tak, jak powinna |
| Brak możliwości uruchomienia silnika | Przeskoczony pasek, zerwany łańcuch, poważna utrata synchronizacji | W silniku kolizyjnym może dojść do kontaktu tłoków z zaworami |
To właśnie ostatni punkt jest najbardziej ryzykowny. W silniku kolizyjnym awaria paska lub łańcucha nie kończy się na holowaniu do warsztatu, tylko często na uszkodzeniu zaworów, a czasem także tłoków i prowadnic. Dlatego przy pierwszych objawach nie warto zakładać, że „jeszcze trochę pojeździ”. Zdecydowanie lepiej sprawdzić, co dzieje się z układem, zanim koszt naprawy skoczy niepotrzebnie wysoko.
Jak dbać o układ rozrządu na co dzień
Przy rozrządzie najwięcej daje nudna, systematyczna profilaktyka. Nie wygląda efektownie, ale działa. Ja zawsze zaczynam od oleju, bo w wielu silnikach napinacze, popychacze hydrauliczne i elementy zmiennych faz są od niego zależne.
- Wymieniaj olej zgodnie z realnym interwałem, a nie tylko z optymistyczną teorią z folderu.
- Jeśli silnik ma pasek, pilnuj wymiany całego zestawu, nie samego paska.
- Przy pasku często opłaca się od razu wymienić rolki, napinacz, a w wielu konstrukcjach także pompę wody.
- Jeśli masz łańcuch, nie zakładaj, że jest „dożywotni”; rozciągnięcie i zużycie prowadnic zdarzają się realnie.
- Po zimnym rozruchu słuchaj, czy nie pojawia się krótki, metaliczny hałas z okolic pokrywy rozrządu.
- Przy przebiegach zbliżających się do zaleceń producenta traktuj diagnostykę jako element serwisu, nie jako fanaberię.
Dlaczego nowoczesny silnik nie kończy się na samym wałku
Dzisiejsze jednostki korzystają z elektroniki, która koryguje pracę rozrządu, ale nie zastępuje jego mechanicznej podstawy. Sterownik silnika odczytuje położenie wałka i wału korbowego, a potem dobiera zapłon, wtrysk i czasem także fazy zaworowe. To dlatego współczesne auto potrafi jednocześnie oszczędzać paliwo, zachować elastyczność i spełniać ostrzejsze normy emisji.
W praktyce spotyka się kilka rozwiązań dodatkowych: zmienne fazy rozrządu, zmienny wznios zaworów, czasowe odłączanie części cylindrów, a w niszowych konstrukcjach także sterowanie elektrohydrauliczne. Takie systemy poprawiają pracę silnika w szerszym zakresie obrotów, ale są bardziej wrażliwe na jakość oleju i poprawność serwisu. Dla kierowcy najważniejszy wniosek jest prosty: elektronika pomaga, lecz nie naprawi mechanicznie zużytego rozrządu. Właśnie dlatego podstawy są tak ważne.Co sprawdzić, zanim drobny hałas zamieni się w większy problem
Jeśli coś mnie w rozrządzie niepokoi, nie czekam, aż objaw „sam przejdzie”. Najpierw sprawdzam historię wymian, potem stan oleju, a następnie odczyt błędów i parametry synchronizacji. Kody typu P0016-P0019 często wskazują na problem z korelacją wałka i wału, więc nie warto ich kasować bez ustalenia przyczyny.
Najbardziej praktyczne podejście jest proste: zimny hałas, spadek mocy, nierówna praca i błędy synchronizacji to powód do diagnostyki, nie do obserwacji „na wszelki wypadek”. W silniku samochodu układ zaworowy pracuje w bardzo małych tolerancjach, więc zwłoka zwykle nie pomaga. Jeśli rozrząd zachowuje się podejrzanie, lepiej sprawdzić go od razu niż później wymieniać więcej niż trzeba.
