Współczesne samochody to znacznie więcej niż tylko mechaniczne maszyny. To skomplikowane ekosystemy, w których elektronika odgrywa rolę dyrygenta, a sercem tego elektronicznego układu jest mechanizm sterujący pracą silnika. Często nazywany "mózgiem" lub "komputerem" samochodu, system ten jest kluczowy dla optymalnych osiągów, efektywności paliwowej i minimalizacji emisji spalin. W tym artykule przyjrzymy się bliżej, czym dokładnie jest ten niezwykle ważny element, jak funkcjonuje, z jakich części się składa i jakie objawy mogą świadczyć o jego awarii. Moim celem jest przeprowadzenie Cię przez złożony świat elektroniki samochodowej w sposób zrozumiały i przystępny, abyś mógł lepiej zrozumieć i dbać o swoje auto.
Sterownik silnika (ECU) to cyfrowe serce Twojego samochodu, dbające o optymalne osiągi i ekologię
- ECU (Engine Control Unit) to centralny element mechanizmu sterującego pracą silnika, odpowiedzialny za zarządzanie jego działaniem w czasie rzeczywistym.
- System działa w pętli: zbiera dane z czujników (np. położenia wału, sonda lambda), przetwarza je na podstawie map i algorytmów, a następnie wydaje polecenia elementom wykonawczym (np. wtryskiwaczom, cewkom).
- Kluczowe czujniki dostarczają ECU informacji o stanie silnika (np. temperatura, ilość powietrza, skład spalin), a elementy wykonawcze realizują jego polecenia.
- Typowe objawy awarii to zapalenie się kontrolki "check engine", nierówna praca silnika, spadek mocy, zwiększone zużycie paliwa oraz problemy z uruchomieniem.
- Diagnostyka usterek odbywa się poprzez podłączenie komputera do złącza OBD-II i odczytanie kodów błędów.
Dlaczego elektroniczny mózg Twojego auta jest ważniejszy, niż myślisz?
Mechanizm sterujący pracą silnika, potocznie nazywany komputerem lub mózgiem silnika, jest zaawansowanym systemem elektronicznym, którego centralnym elementem jest sterownik silnika, czyli ECU (Engine Control Unit). Jego głównym zadaniem jest zarządzanie pracą jednostki napędowej w czasie rzeczywistym. Robi to, aby zapewnić optymalne osiągi, minimalne zużycie paliwa oraz ograniczenie emisji szkodliwych spalin. We współczesnych pojazdach jego rola jest absolutnie kluczowa – bez niego silnik nie byłby w stanie pracować efektywnie, a wręcz w ogóle.
Czym tak naprawdę jest mechanizm sterujący pracą silnika?
Mechanizm sterujący pracą silnika to złożony system elektroniczny, który integruje wiele podzespołów w celu precyzyjnego zarządzania każdym aspektem działania silnika. To nie tylko samo ECU, ale cała sieć czujników, elementów wykonawczych i połączeń komunikacyjnych. Jego zadaniem jest nieustanne monitorowanie warunków pracy silnika i otoczenia, a następnie błyskawiczne dostosowywanie parametrów, takich jak dawka paliwa, moment zapłonu czy skład mieszanki. Bez tego systemu nowoczesne silniki nie mogłyby funkcjonować efektywnie ani spełniać rygorystycznych norm emisji spalin, które są obecnie standardem.
Krótka ewolucja: Od prostych układów zapłonowych do zaawansowanych komputerów pokładowych
Ewolucja systemów sterowania silnikiem to fascynująca podróż od prostych rozwiązań do zaawansowanej technologii. Początkowo mieliśmy do czynienia z mechanicznymi lub elektromechanicznymi układami zapłonowymi oraz gaźnikami, które w dość prymitywny sposób sterowały pracą silnika. Przełom nastąpił wraz z wprowadzeniem wtrysku paliwa, co umożliwiło precyzyjniejsze dawkowanie mieszanki. Wtedy też pojawiły się pierwsze, proste moduły sterujące. Z biegiem lat te moduły ewoluowały w wysoce zintegrowane i programowalne jednostki ECU. Dziś kontrolują one niemal każdy parametr pracy silnika, od ilości wtryskiwanego paliwa, przez moment zapłonu, aż po ciśnienie doładowania. Co więcej, komunikują się z innymi systemami pojazdu, takimi jak ABS, ESP czy automatyczna skrzynia biegów, tworząc spójną, cyfrową całość.Serce systemu: Jak działa sterownik silnika (ECU)?
Sterownik silnika (ECU) to prawdziwe serce całego systemu. Jego działanie opiera się na nieustannej, trójetapowej pętli: zbieranie danych, przetwarzanie danych i sterowanie. To właśnie dzięki tej pętli ECU nieustannie monitoruje i reaguje na zmieniające się warunki jazdy, aby w każdej chwili utrzymać optymalne parametry pracy silnika. Wyobraź sobie, że to niezwykle szybki i precyzyjny menedżer, który dba o każdy detal działania Twojego samochodu.
Trzy filary pracy ECU: Sygnały wejściowe, błyskawiczne przetwarzanie i precyzyjne polecenia
Działanie ECU można podzielić na trzy kluczowe etapy, które tworzą ciągłą pętlę:
- Zbieranie danych (wejście): ECU nieustannie gromadzi informacje z licznych czujników rozmieszczonych w pojeździe. Te "zmysły" dostarczają danych o wszystkim, co dzieje się w silniku i wokół niego. Do kluczowych należą: czujnik położenia wału korbowego i wałka rozrządu (informują o prędkości obrotowej i położeniu tłoków), sonda lambda (mierzy zawartość tlenu w spalinach), przepływomierz powietrza (określa masę powietrza dostającego się do silnika), czujnik temperatury cieczy chłodzącej (monitoruje temperaturę silnika), czujnik położenia przepustnicy (informuje o stopniu otwarcia przepustnicy) oraz czujnik spalania stukowego (wykrywa niekontrolowane spalanie).
- Przetwarzanie danych: Mikroprocesor w ECU analizuje otrzymane sygnały z niezwykłą szybkością. Porównuje je z zapisanymi w jego pamięci mapami i algorytmami, które zawierają optymalne parametry pracy dla tysięcy różnych scenariuszy. Na tej podstawie dobiera idealne wartości dla aktualnych warunków, np. ile paliwa wtrysnąć, kiedy wywołać iskrę czy jak otworzyć przepustnicę.
- Sterowanie (wyjście): Na podstawie przetworzonych danych, ECU wysyła precyzyjne polecenia do tzw. elementów wykonawczych, czyli aktuatorów. To one fizycznie realizują decyzje sterownika. Przykładami są: wtryskiwacze paliwa (ECU kontroluje czas otwarcia, a tym samym dawkę), cewki zapłonowe (ECU decyduje o momencie zapłonu), elektroniczna przepustnica (ECU reguluje dopływ powietrza), zawór recyrkulacji spalin (EGR) czy silniczek krokowy (sterujący obrotami biegu jałowego).
Cyfrowe DNA silnika: Czym są mapy i algorytmy zapisane w sterowniku?
Pojęcia "map" i "algorytmów" są kluczowe dla zrozumienia działania ECU. Mapy to precyzyjnie zaprogramowane zbiory danych, które określają optymalne parametry pracy silnika (np. ilość paliwa, moment zapłonu, otwarcie przepustnicy) dla różnych kombinacji warunków – obciążenia silnika, prędkości obrotowej, temperatury, ciśnienia atmosferycznego itp. Algorytmy to natomiast instrukcje, które mówią ECU, jak interpretować dane z czujników i jak korzystać z map, aby podjąć właściwe decyzje. To właśnie te cyfrowe "DNA" pozwala ECU na błyskawiczne podejmowanie decyzji i ciągłe dostosowywanie pracy silnika, aby zawsze działał w najbardziej efektywny sposób.
Komunikacja w nowoczesnym aucie: Rola magistrali CAN w systemie sterowania
Współczesne samochody to prawdziwe sieci komputerowe, a kluczową rolę w tej komunikacji odgrywa magistrala CAN (Controller Area Network). Jest to protokół komunikacyjny, który umożliwia szybką i niezawodną wymianę danych między ECU a innymi modułami elektronicznymi w samochodzie. Dzięki CAN sterownik silnika może "rozmawiać" z modułem ABS, ESP, skrzyni biegów, a nawet z systemami komfortu, takimi jak klimatyzacja czy radio. Tworzy to zintegrowaną sieć, w której wszystkie systemy współpracują ze sobą, optymalizując działanie całego pojazdu. Bez magistrali CAN, złożoność nowoczesnych samochodów byłaby niemożliwa do zarządzania.
Zmysły silnika: Kluczowe czujniki, bez których ECU jest "ślepe"
Jeśli ECU jest mózgiem, to czujniki są jego "oczami i uszami". Bez precyzyjnych danych dostarczanych przez te komponenty, sterownik byłby całkowicie "ślepy" i niezdolny do efektywnego zarządzania pracą silnika. To właśnie one dostarczają informacji o każdym aspekcie działania jednostki napędowej, pozwalając ECU na podejmowanie świadomych decyzji.
Czujnik położenia wału korbowego i wałka rozrządu – strażnicy idealnej synchronizacji
Te dwa czujniki są absolutnie fundamentalne dla pracy silnika. Czujnik położenia wału korbowego dostarcza ECU informacji o prędkości obrotowej silnika oraz o dokładnym położeniu wału korbowego, a co za tym idzie – o położeniu tłoków. Czujnik położenia wałka rozrządu informuje o położeniu wałka, co pozwala określić fazę pracy zaworów. Razem dostarczają dane niezbędne do precyzyjnego sterowania momentem zapłonu i wtrysku paliwa, zapewniając idealną synchronizację pracy silnika. Bez nich ECU nie wiedziałoby, kiedy wtrysnąć paliwo i kiedy wywołać iskrę.
Sonda lambda – cichy bohater walki o czyste spaliny i niskie spalanie
Sonda lambda to niezwykle ważny czujnik, który mierzy zawartość tlenu w spalinach. Na podstawie tych danych ECU może na bieżąco korygować skład mieszanki paliwowo-powietrznej, dążąc do idealnego stosunku stechiometrycznego (około 14,7 części powietrza na 1 część paliwa). Jest to kluczowe dla utrzymania optymalnego spalania, co przekłada się na minimalizowanie zużycia paliwa i redukcję emisji szkodliwych substancji. Jak wskazują dane z ecusale.pl, sonda lambda jest jednym z najważniejszych czujników wpływających zarówno na ekologię, jak i ekonomię jazdy. Jej prawidłowe działanie to podstawa efektywnego i czystego silnika.
Przepływomierz i czujnik MAP – skąd silnik wie, ile "powietrza" potrzebuje?
Aby ECU mogło prawidłowo dawkować paliwo, musi wiedzieć, ile powietrza dostaje się do silnika. Za to odpowiadają przepływomierz (MAF – Mass Air Flow) oraz czujnik ciśnienia w kolektorze ssącym (MAP – Manifold Absolute Pressure). Przepływomierz mierzy masę powietrza przepływającego przez układ dolotowy, natomiast czujnik MAP mierzy ciśnienie w kolektorze ssącym, co pośrednio informuje o ilości powietrza. Te dane są niezbędne dla ECU do obliczenia odpowiedniej dawki paliwa, zapewniając prawidłową proporcję mieszanki i optymalne spalanie w każdych warunkach pracy silnika.
Czujnik temperatury i spalania stukowego: Jak unikać przegrzania i groźnych detonacji?
Czujnik temperatury cieczy chłodzącej informuje ECU o termicznym stanie silnika. Na podstawie tych danych sterownik może regulować dawkę paliwa (np. zwiększyć ją przy zimnym silniku) i moment zapłonu, chroniąc silnik przed przegrzaniem i zapewniając jego optymalną temperaturę pracy. Z kolei czujnik spalania stukowego to strażnik bezpieczeństwa silnika. Wykrywa on niekontrolowane spalanie, znane jako detonacje, które mogą prowadzić do poważnych uszkodzeń. W momencie wykrycia stuku, ECU natychmiast opóźnia zapłon, chroniąc silnik przed destrukcyjnymi siłami.
Mięśnie wykonawcze: Elementy, które realizują polecenia komputera
Jeśli czujniki są zmysłami, a ECU mózgiem, to elementy wykonawcze są "mięśniami" silnika. To one bezpośrednio realizują polecenia wydawane przez ECU, fizycznie wpływając na pracę jednostki napędowej. Zmieniają parametry wtrysku, zapłonu, przepływu powietrza czy ciśnienia, przekształcając cyfrowe sygnały w konkretne działania mechaniczne.
Wtryskiwacze paliwa: Jak precyzyjnie dawkować każdą kroplę benzyny lub ropy?
Wtryskiwacze paliwa to elektromechaniczne zawory, które pod ścisłą kontrolą ECU precyzyjnie dawkują i rozpylają paliwo do cylindrów lub kolektora ssącego. ECU kontroluje czas otwarcia wtryskiwacza (tzw. czas wtrysku) oraz moment wtrysku, co ma kluczowe znaczenie dla efektywności spalania i emisji. Nowoczesne systemy potrafią realizować wielokrotne wtryski w jednym cyklu pracy cylindra, co dodatkowo optymalizuje proces spalania, zmniejsza hałas i emisję.
Cewki zapłonowe: Kiedy i z jaką siłą wywołać iskrę, która napędza tłoki?
Cewki zapłonowe generują wysokie napięcie, niezbędne do wytworzenia iskry na świecach zapłonowych. Ta iskra inicjuje spalanie mieszanki paliwowo-powietrznej w cylindrach. ECU precyzyjnie kontroluje moment i energię iskry, aby zapewnić optymalne spalanie w odpowiednim momencie cyklu pracy silnika. W nowoczesnych systemach często stosuje się cewki indywidualne dla każdego cylindra, co pozwala na jeszcze dokładniejsze sterowanie procesem zapłonu.
Elektroniczna przepustnica i zawór EGR: Nowoczesne sterowanie dopływem powietrza i emisją spalin
Współczesne samochody coraz rzadziej korzystają z mechanicznej linki gazu. Zamiast tego, otwarcie elektronicznej przepustnicy jest sterowane bezpośrednio przez ECU. Pozwala to na niezwykle precyzyjną kontrolę dopływu powietrza do silnika, co jest kluczowe dla zarządzania mocą i reakcją na pedał przyspieszenia. Z kolei zawór EGR (Exhaust Gas Recirculation), również sterowany przez ECU, recyrkuluje część spalin do kolektora dolotowego. Ten proces obniża temperaturę spalania i redukuje emisję szkodliwych tlenków azotu (NOx), co jest istotne dla spełnienia norm ekologicznych.
Gdy system zaczyna szwankować: Najczęstsze objawy i przyczyny awarii
Nawet najbardziej zaawansowane systemy mogą ulec awarii. Problemy z mechanizmem sterującym silnikiem lub jego komponentami mogą prowadzić do szeregu niepokojących objawów, które powinny zaalarmować każdego kierowcę. Zrozumienie tych sygnałów i wiedza o metodach diagnostyki są kluczowe dla szybkiego i skutecznego rozwiązania problemu.

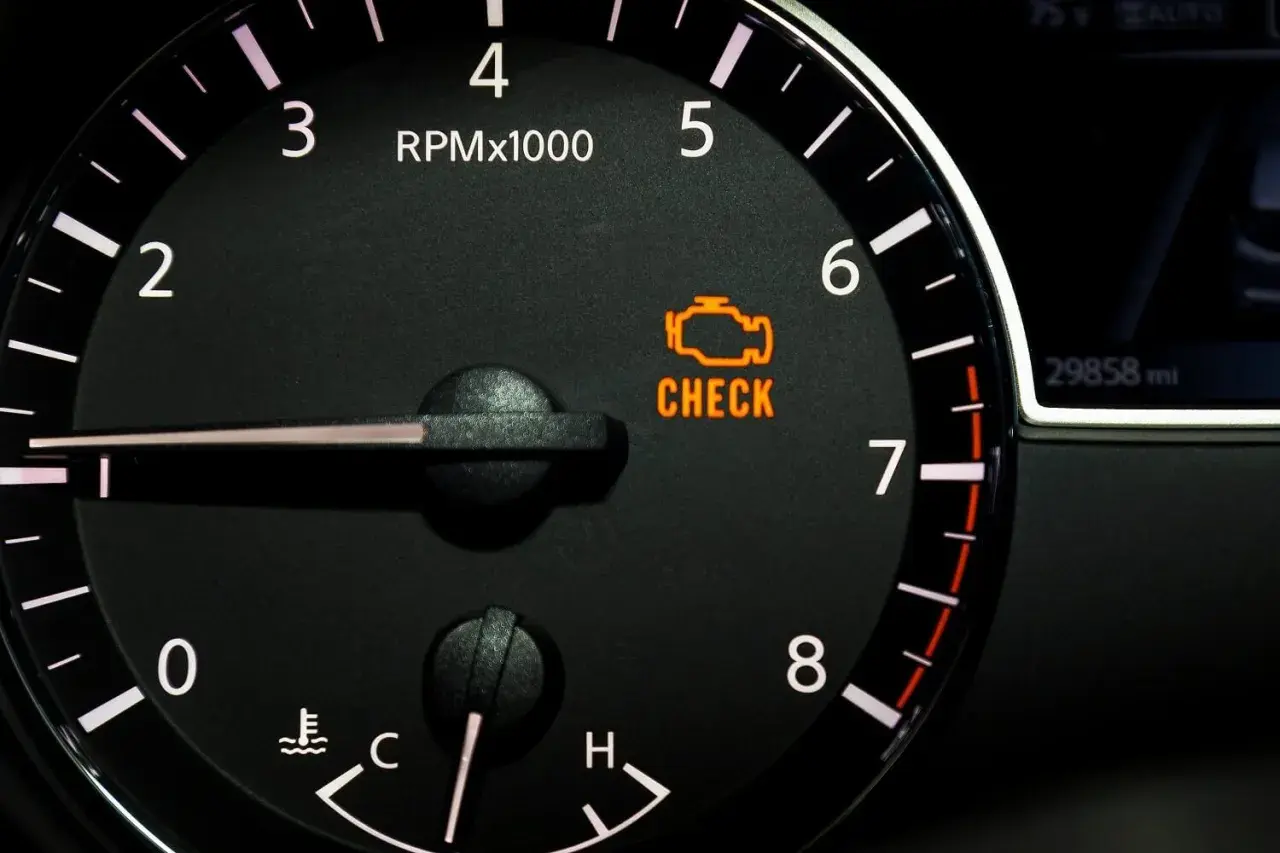

Kontrolka "Check Engine" – co oznacza i dlaczego nie wolno jej ignorować?
Jednym z najbardziej powszechnych i zarazem najważniejszych sygnałów ostrzegawczych jest zapalenie się kontrolki "Check Engine" (MIL – Malfunction Indicator Lamp) na desce rozdzielczej. Jej pojawienie się sygnalizuje wykrycie przez ECU usterki w systemie sterowania silnikiem lub emisji spalin. To sygnał, że coś jest nie tak i wymaga uwagi. Ignorowanie tej kontrolki może prowadzić do poważniejszych uszkodzeń silnika, zwiększonego zużycia paliwa, a także do przekroczenia norm emisji spalin. Zawsze, gdy się zapali, warto jak najszybciej udać się do serwisu w celu diagnostyki.
Typowe symptomy uszkodzenia: Od nierównej pracy na jałowym biegu po wyraźny spadek mocy
Awaria mechanizmu sterującego lub jego komponentów może objawiać się na wiele sposobów. Do najczęstszych symptomów należą: problemy z uruchomieniem silnika (długie kręcenie, brak reakcji), nierówna praca na biegu jałowym (silnik "faluje", dławi się), szarpanie podczas jazdy (szczególnie przy przyspieszaniu), wyraźny spadek mocy (auto jest "mulaste", słabo przyspiesza), zwiększone zużycie paliwa (silnik pracuje nieefektywnie) oraz dymienie z rury wydechowej (co może świadczyć o złym składzie mieszanki). Każdy z tych objawów wskazuje na potencjalną nieprawidłowość, która może być związana z uszkodzeniem ECU, czujników lub elementów wykonawczych.
Diagnostyka komputerowa (OBD-II): Jak "porozmawiać" z samochodem i zrozumieć kody błędów?
Kiedy pojawia się problem, kluczowa jest szybka i precyzyjna diagnostyka. W tym celu wykorzystuje się diagnostykę komputerową za pomocą złącza OBD-II (On-Board Diagnostics II). Polega ona na podłączeniu specjalnego skanera diagnostycznego do portu w samochodzie, który umożliwia odczytanie kodów błędów (DTC – Diagnostic Trouble Codes) zapisanych w pamięci ECU. Kody te to nic innego jak cyfrowe "wiadomości" od samochodu, wskazujące na konkretne usterki lub nieprawidłowości w działaniu poszczególnych systemów. Jak podkreślają eksperci z ecusale.pl, diagnostyka OBD-II jest podstawowym narzędziem w serwisach samochodowych, ponieważ znacznie ułatwia mechanikom zlokalizowanie i naprawę problemu.
Najczęstsze usterki: Od awarii pojedynczych czujników po uszkodzenie samego sterownika ECU
W systemie sterowania silnikiem najczęściej dochodzi do awarii poszczególnych czujników, takich jak uszkodzona sonda lambda, przepływomierz czy czujnik położenia wału. Problemy mogą dotyczyć także elementów wykonawczych, np. zablokowanych wtryskiwaczy, uszkodzonych cewek zapłonowych lub zaworu EGR. W rzadszych, ale poważniejszych przypadkach, może dojść do uszkodzenia samego sterownika ECU. Przyczyny mogą być różne: przepięcia w instalacji elektrycznej, zawilgocenie, uszkodzenia mechaniczne (np. w wyniku wypadku) lub wady fabryczne. Warto pamiętać, że często problem leży nie w samym komponencie, ale w jego okablowaniu lub złączach, które ulegają korozji lub uszkodzeniu.Teraźniejszość i przyszłość sterowania silnikiem: Co nas czeka?
Systemy sterowania silnikiem nieustannie ewoluują, stając się coraz bardziej zaawansowane i inteligentne. Obecne trendy i przyszłe kierunki rozwoju wskazują na jeszcze większą integrację, adaptacyjność i łączność, co zmienia sposób, w jaki samochody są projektowane i użytkowane. Przyjrzyjmy się, co nas czeka w tej dziedzinie.
Adaptacja w czasie rzeczywistym: Jak sterowniki uczą się Twojego stylu jazdy?
Nowoczesne ECU wykorzystują zaawansowane algorytmy adaptacyjne, które pozwalają im na "uczenie się" stylu jazdy kierowcy oraz warunków środowiskowych. Oznacza to, że sterownik nie działa tylko na podstawie sztywno zaprogramowanych map, ale dynamicznie dostosowuje mapy paliwowe i zapłonowe, optymalizując osiągi, zużycie paliwa i komfort jazdy w czasie rzeczywistym. Jeśli jeździsz dynamicznie, ECU może dostosować się, aby zapewnić lepszą reakcję. Jeśli preferujesz ekonomiczną jazdę, postara się zminimalizować zużycie paliwa. To sprawia, że samochód staje się bardziej spersonalizowany i efektywny.
Rola ECU w pojazdach hybrydowych i elektrycznych – nowe, jeszcze większe wyzwania
Wraz z rosnącą popularnością pojazdów hybrydowych i elektrycznych, rola ECU ewoluuje w znaczący sposób. W tych pojazdach sterownik silnika (lub jego odpowiednik, często nazywany VCU – Vehicle Control Unit) musi zarządzać nie tylko pracą silnika spalinowego (jeśli występuje), ale także współpracą z silnikami elektrycznymi, zarządzaniem energią z akumulatorów, procesem rekuperacji (odzyskiwania energii podczas hamowania) oraz płynnym przełączaniem między różnymi trybami napędu. To znacznie zwiększa złożoność systemu i wymaga jeszcze bardziej zaawansowanych algorytmów sterowania.
Przeczytaj również: Straciłeś moc? Uszkodzony regulator ciśnienia paliwa - objawy i koszty
Aktualizacje "Over-the-Air" (OTA) – czy Twój samochód może stać się lepszy podczas postoju?
Koncepcja aktualizacji oprogramowania "Over-the-Air" (OTA), znana z naszych smartfonów, coraz śmielej wkracza do motoryzacji. Dzięki OTA samochody mogą otrzymywać zdalne aktualizacje, które poprawiają wydajność silnika, optymalizują zużycie paliwa, dodają nowe funkcje, naprawiają błędy lub zwiększają bezpieczeństwo – wszystko to bez konieczności wizyty w serwisie. Wystarczy, że auto jest zaparkowane i połączone z siecią. To zmienia podejście do cyklu życia oprogramowania w motoryzacji, sprawiając, że samochód może stawać się "lepszy" z czasem, zamiast się starzeć.
