Kompletny przewodnik po bezpiecznikach w Renault Scenic 3
- Renault Scenic III (2009-2016) posiada co najmniej dwie główne skrzynki bezpieczników: w kabinie pasażerskiej i w komorze silnika.
- Skrzynka w kabinie znajduje się po lewej stronie deski rozdzielczej, za zdejmowaną osłoną obok kolumny kierownicy.
- Skrzynka w komorze silnika umiejscowiona jest obok akumulatora, często w specjalnej skrzynce połączeniowej.
- Wymiana przepalonego bezpiecznika wymaga wyłączenia zapłonu, najlepiej odłączenia akumulatora, i zastąpienia go nowym o identycznym amperażu.
- Typowe problemy, takie jak niedziałające gniazdo 12V, radio czy wycieraczki, często wynikają z przepalonych bezpieczników.
Dlaczego znajomość schematu bezpieczników w Scenic 3 jest niezbędna
Współczesne samochody, takie jak Renault Scenic 3, to skomplikowane maszyny, w których elektronika odgrywa kluczową rolę. Od świateł, przez radio, po systemy bezpieczeństwa – niemal każda funkcja jest zasilana prądem i chroniona przez bezpieczniki. Znajomość ich lokalizacji i funkcji to nie tylko wiedza dla mechaników, ale przede wszystkim dla każdego właściciela pojazdu. Pozwala ona na szybką diagnozę i często samodzielne usunięcie problemu, zanim jeszcze pomyślisz o wizycie w warsztacie.
Twoje auto nagle przestało działać? Oświetlenie, radio, a może wycieraczki?
Pamiętam, jak kiedyś w moim Scenicu nagle przestało działać radio. Frustracja była ogromna, zwłaszcza w dłuższej trasie. Podobnie irytujące może być niedziałające oświetlenie wnętrza, gniazdo zapalniczki, które odmawia posłuszeństwa, czy co gorsza – wycieraczki w deszczowy dzień. Takie nagłe usterki elektryczne potrafią skutecznie sparaliżować, a nawet zagrozić bezpieczeństwu jazdy. Wiele osób w takiej sytuacji od razu myśli o kosztownej naprawie u mechanika, a tymczasem winowajcą bardzo często jest prosty, przepalony bezpiecznik.
Zanim zadzwonisz do mechanika – sprawdź bezpieczniki i oszczędź czas oraz pieniądze
Właśnie dlatego tak ważne jest, aby wiedzieć, gdzie szukać bezpieczników i za co odpowiadają. Samodzielne sprawdzenie bezpieczników to pierwszy i często wystarczający krok diagnostyczny. Dzięki tej wiedzy możesz zaoszczędzić nie tylko czas, który straciłbyś na dojazd do warsztatu i oczekiwanie na diagnozę, ale także pieniądze na potencjalnie niepotrzebne usługi. Wymiana bezpiecznika to czynność, którą z powodzeniem możesz wykonać samodzielnie, mając pod ręką odpowiednie narzędzia i schemat.
Gdzie szukać skrzynek z bezpiecznikami w Renault Scenic 3? Dokładna lokalizacja
W Renault Scenic III, produkowanym w latach 2009-2016, znajdziemy co najmniej dwie główne skrzynki bezpieczników. W zależności od wersji wyposażenia i rocznika, mogą występować również dodatkowe moduły. Zlokalizowanie ich to podstawa do dalszej diagnostyki.
Skrzynka nr 1: W kabinie pasażerskiej – tu znajdziesz ją w 30 sekund
Pierwsza i najczęściej używana skrzynka bezpieczników znajduje się w kabinie pasażerskiej. Aby ją odnaleźć, usiądź na miejscu kierowcy. Skrzynka jest umiejscowiona po lewej stronie deski rozdzielczej, tuż obok kolumny kierownicy. Jest ona ukryta za zdejmowaną plastikową osłoną. Zazwyczaj wystarczy delikatnie podważyć osłonę płaskim narzędziem lub po prostu pociągnąć, aby uzyskać dostęp do bezpieczników. To właśnie tutaj znajdziesz zabezpieczenia większości systemów komfortu i elektroniki użytkowej.
Skrzynka nr 2: Pod maską silnika – dostęp do kluczowych zabezpieczeń

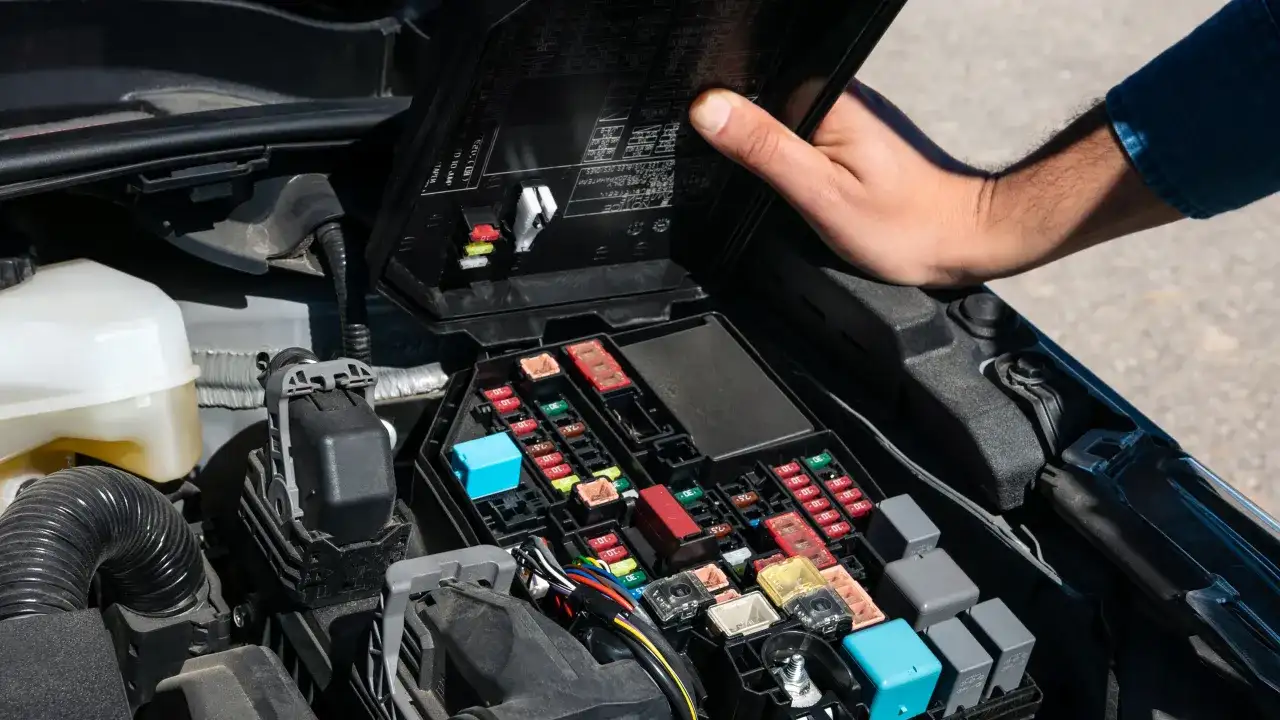

Druga ważna skrzynka bezpieczników zlokalizowana jest w komorze silnika. Znajduje się ona zazwyczaj obok akumulatora, często w specjalnej, szczelnej skrzynce połączeniowej, która chroni ją przed wilgocią i brudem. Dostęp do niej może wymagać zdjęcia plastikowej osłony, która jest mocowana na zatrzaski lub śruby. W jej obrębie mogą znajdować się również kolejne moduły, w tym jeden pod jednostką zabezpieczającą i przełączającą. Bezpieczniki w tej skrzynce odpowiadają za kluczowe systemy pojazdu, takie jak silnik, układ hamulcowy czy wentylacja.
Czy w Twoim Scenicu jest trzecia skrzynka? Sprawdź te miejsca
W niektórych wersjach wyposażenia, zwłaszcza w większym modelu Grand Scenic, mogą występować dodatkowe moduły bezpieczników. Często są one umieszczone w części bagażowej pojazdu. Mogą odpowiadać na przykład za zasilanie gniazd 12V w tylnej części samochodu lub za dodatkowe wyposażenie. Jeśli masz problem z jakimś systemem zlokalizowanym w tylnej części pojazdu, warto sprawdzić instrukcję obsługi lub dokładnie przeszukać boki bagażnika, pod wykładziną lub za bocznymi panelami.
Opis bezpieczników Renault Scenic 3 – szczegółowa rozpiska dla skrzynki w kabinie
Teraz, gdy już wiesz, gdzie szukać skrzynek, przejdźmy do sedna – zrozumienia, który bezpiecznik odpowiada za dany obwód. Ta sekcja skupi się na bezpiecznikach w kabinie, które chronią systemy odpowiedzialne za komfort i elektronikę użytkową. Prawidłowe zidentyfikowanie bezpiecznika jest kluczowe do szybkiego rozwiązania problemu.
Jak odczytać schemat? Oznaczenia, które musisz znać
Schematy bezpieczników, choć na pierwszy rzut oka mogą wydawać się skomplikowane, są logiczne. Każdy bezpiecznik ma swój numer, który odpowiada pozycji na schemacie, kolor, który wskazuje na jego wartość prądu (amperaż), oraz wartość amperażu (A), czyli maksymalne natężenie prądu, jakie może przez niego przepłynąć. Na przykład, bezpiecznik 10A jest czerwony, a 20A żółty. Ważne jest, aby nigdy nie zastępować bezpiecznika o danej wartości innym o wyższej wartości, ponieważ może to prowadzić do poważnych uszkodzeń instalacji elektrycznej. Według danych bezpieczniki24.pl, zrozumienie tych oznaczeń jest fundamentem bezpiecznej diagnostyki.Tabela bezpieczników w kabinie: Odpowiedzialne za komfort i elektronikę użytkową
Poniżej przedstawiam tabelę z przykładowymi bezpiecznikami zlokalizowanymi w skrzynce w kabinie pasażerskiej. Pamiętaj, że dokładny schemat zawsze znajdziesz w instrukcji obsługi swojego pojazdu lub na wewnętrznej stronie pokrywy skrzynki bezpieczników.| Numer bezpiecznika | Amperaż (A) | Funkcja/Obwód |
|---|---|---|
| 1 | 15A | Centralny zamek |
| 2 | 20A | Elektryczne szyby (przód) |
| 3 | 15A | Oświetlenie wnętrza / Bagażnika |
| 4 | 10A | Lusterka elektryczne |
| 5 | 10A | Poduszki powietrzne (SRS) |
| 6 | 15A | Kierunkowskazy / Światła awaryjne |
| 7 | 10A | Klakson |
| 17 | 15A | Gniazdo 12V (bagażnik) |
| 18 | 15A | Gniazdo 12V (tylne siedzenia) |
| 19 | 15A | Gniazdo 12V (zapalniczka główna) |
| 26 | 10A | Radio / System audio / Nawigacja |
| 27 | 20A | Radio / System audio / Nawigacja / Hamulec postojowy |
| 37 | 10A | Sygnały hamowania |
| 42 | 40A | Ogrzewanie tylnej szyby |
Najważniejsze bezpieczniki: Radio, gniazdo zapalniczki, nawigacja i światła wewnętrzne
W codziennym użytkowaniu najczęściej poszukiwane są bezpieczniki odpowiadające za systemy, które nagle przestają działać. Jeśli masz problem z gniazdem 12V (zapalniczką), sprawdź bezpieczniki o numerach 17 (bagażnik), 18 (tylne siedzenia) i 19 (zapalniczka główna) w panelu w kabinie. W starszych opisach możesz spotkać się z numerami 3, 4, 5 dla tych gniazd. Jeśli Twoje radio lub system multimedialny milczy, w pierwszej kolejności skieruj swoją uwagę na bezpiecznik nr 26 (10A) lub nr 27 (20A). Ten drugi często odpowiada również za system nawigacji i hamulec postojowy. Awaria oświetlenia wewnętrznego to zazwyczaj wina bezpiecznika numer 3. To właśnie te elementy najczęściej ulegają awarii z powodu przeciążenia, np. przez podłączenie zbyt wielu urządzeń.
Opis bezpieczników Renault Scenic 3 – schemat skrzynki pod maską
Przechodząc do komory silnika, natrafiamy na bezpieczniki, które pełnią funkcję strażników najważniejszych, często wysoko prądowych systemów pojazdu. Ich rola jest kluczowa dla prawidłowego funkcjonowania silnika, układu hamulcowego, chłodzenia i innych strategicznych komponentów.
Bezpieczniki maxi – ochrona najważniejszych podzespołów silnika
W skrzynce pod maską znajdziesz tak zwane bezpieczniki "maxi". Są to fizycznie większe bezpieczniki o znacznie wyższym amperażu (np. 30A, 40A, a nawet 80A), zaprojektowane do ochrony głównych obwodów o dużym poborze prądu. Chronią one kluczowe podzespoły, takie jak rozrusznik, alternator, system ABS (system zapobiegający blokowaniu kół podczas hamowania), czy wentylator chłodnicy. Przepalenie takiego bezpiecznika może skutkować poważnymi awariami, np. unieruchomieniem pojazdu lub brakiem wspomagania hamowania, dlatego ich stan jest niezwykle istotny.
Tabela bezpieczników w komorze silnika: Rozrusznik, ABS, wentylator chłodnicy
Poniżej przedstawiam przykładową tabelę bezpieczników, które zazwyczaj znajdują się w skrzynce w komorze silnika. Pamiętaj, że numeracja i dokładne wartości mogą się różnić w zależności od konkretnej wersji silnikowej i wyposażenia Twojego Renault Scenic 3. Zawsze warto zweryfikować to z instrukcją obsługi.
| Numer bezpiecznika | Amperaż (A) | Funkcja/Obwód |
|---|---|---|
| F1 | 60A | Rozrusznik |
| F2 | 40A | System ABS / ESP |
| F3 | 30A | Wentylator chłodnicy (niska prędkość) |
| F4 | 40A | Wentylator chłodnicy (wysoka prędkość) |
| F5 | 80A | Wspomaganie kierownicy (elektryczne) |
| F6 | 20A | Pompa paliwa |
| F7 | 15A | Moduł sterujący silnika (ECU) |
| F8 | 30A | Główne obwody świateł mijania |
| F9 | 30A | Główne obwody świateł drogowych |
| F10 | 10A | Czujniki silnika |
Jak samodzielnie i bezpiecznie wymienić przepalony bezpiecznik? Instrukcja krok po kroku
Wymiana przepalonego bezpiecznika to jedna z najprostszych czynności serwisowych, którą każdy kierowca może wykonać samodzielnie. Nie wymaga specjalistycznej wiedzy ani narzędzi, ale kluczowe jest przestrzeganie zasad bezpieczeństwa, aby uniknąć uszkodzenia instalacji elektrycznej lub porażenia prądem.
Niezbędne narzędzia – co warto mieć pod ręką?
Zanim przystąpisz do wymiany, upewnij się, że masz pod ręką kilka podstawowych rzeczy:
- Zapasowe bezpieczniki: Koniecznie o odpowiednich amperażach! Zazwyczaj w skrzynce bezpieczników w kabinie lub pod maską znajduje się kilka zapasowych bezpieczników. Warto mieć też mały zestaw uniwersalny.
- Specjalne szczypce-chwytaki: To małe, plastikowe narzędzie, które często jest dołączone do skrzynki bezpieczników w samochodzie. Ułatwia bezpieczne wyjmowanie i wkładanie bezpieczników.
- Latarka: Niezbędna, jeśli pracujesz w słabo oświetlonym miejscu, np. w nocy lub w komorze silnika.
- Instrukcja obsługi pojazdu: Zawsze warto mieć ją pod ręką, aby sprawdzić dokładny schemat bezpieczników dla Twojego modelu.
Jak rozpoznać spalony bezpiecznik? Prosta diagnoza wizualna
Rozpoznanie przepalonego bezpiecznika jest zazwyczaj bardzo proste. W większości przypadków wystarczy wizualna kontrola. Przepalony bezpiecznik charakteryzuje się przerwaną ścieżką metalową wewnątrz szklanej lub plastikowej obudowy. Czasami, w przypadku silnego zwarcia, można również zauważyć osmalenie lub stopienie plastiku w jego wnętrzu. Jeśli ścieżka jest nienaruszona, bezpiecznik jest sprawny. W trudniejszych przypadkach, gdy uszkodzenie nie jest widoczne gołym okiem (np. w bezpiecznikach ceramicznych), można użyć prostego testera bezpieczników, który sygnalizuje ciągłość obwodu.
Wymiana bezpiecznika – kluczowa zasada, o której nie możesz zapomnieć
Postępuj zgodnie z poniższymi krokami, aby bezpiecznie wymienić przepalony bezpiecznik:
- Wyłącz zapłon: Upewnij się, że silnik jest wyłączony, a kluczyk wyjęty ze stacyjki. Dla większego bezpieczeństwa, zwłaszcza przy pracy w komorze silnika, odłącz akumulator.
- Zlokalizuj skrzynkę bezpieczników: Otwórz odpowiednią skrzynkę (w kabinie lub pod maską).
- Zidentyfikuj przepalony bezpiecznik: Skorzystaj ze schematu (z instrukcji lub na pokrywie skrzynki) i wizualnie znajdź uszkodzony bezpiecznik.
- Wyjmij bezpiecznik: Użyj specjalnych szczypiec-chwytaków, aby delikatnie wyjąć przepalony bezpiecznik z gniazda. Nie używaj siły i nie próbuj wyciągać go palcami, aby uniknąć porażenia.
- Włóż nowy bezpiecznik: Włóż nowy bezpiecznik o IDENTYCZNYM amperażu w to samo miejsce. To jest kluczowa zasada – nigdy, przenigdy nie używaj bezpiecznika o wyższej wartości! Może to doprowadzić do przegrzania przewodów, uszkodzenia podzespołów elektrycznych, a nawet pożaru samochodu.
- Zamknij skrzynkę i podłącz akumulator: Po wymianie zamknij pokrywę skrzynki bezpieczników i podłącz akumulator, jeśli był odłączony.
- Sprawdź, czy problem został rozwiązany: Uruchom samochód i sprawdź, czy system, który wcześniej nie działał, teraz funkcjonuje poprawnie.
Najczęstsze usterki elektryczne w Scenic 3 i ich związek z bezpiecznikami
Wiele typowych problemów elektrycznych, z którymi spotykają się właściciele Renault Scenic 3, ma swoje źródło w przepalonych bezpiecznikach. Znając najczęstsze "winowajców", możesz szybko namierzyć przyczynę usterki.
Problem z gniazdem 12V / zapalniczką? Sprawdź te bezpieczniki w pierwszej kolejności
Gniazda 12V, popularnie nazywane zapalniczkami, są często przeciążane przez podłączanie różnego rodzaju urządzeń, takich jak ładowarki do telefonów, nawigacje czy kompresory. Jeśli Twoje gniazdo 12V nagle przestaje działać, w pierwszej kolejności sprawdź bezpieczniki w skrzynce w kabinie. Za gniazda 12V odpowiadają zazwyczaj bezpieczniki o numerach 17 (bagażnik), 18 (tylne siedzenia) i 19 (zapalniczka główna). W starszych opisach lub instrukcjach możesz również znaleźć oznaczenia 3, 4, 5 dla tych obwodów. Są to zazwyczaj bezpieczniki o wartości 15A.
Radio lub system multimedialny nie działa? Oto prawdopodobny winowajca
Brak dźwięku z radia, niedziałający ekran nawigacji czy wyłączony system multimedialny to częsty problem, który może wskazywać na przepalony bezpiecznik. W Renault Scenic 3 za radio i system audio odpowiada zazwyczaj bezpiecznik nr 26 (10A) lub nr 27 (20A). Ten drugi bezpiecznik często jest współdzielony z systemem nawigacji, a nawet z obwodem hamulca postojowego. Jeśli napotkasz taki problem, zacznij diagnostykę od sprawdzenia tych konkretnych bezpieczników w skrzynce kabinowej.
Awaria wycieraczek, spryskiwaczy lub ogrzewania tylnej szyby – który bezpiecznik za to odpowiada?
Niedziałające wycieraczki to nie tylko dyskomfort, ale i poważne zagrożenie bezpieczeństwa. W Scenic 3 często występują osobne bezpieczniki dla lewej i prawej wycieraczki (np. nr 1 i 2, o wartości 40A, choć mogą być umiejscowione w skrzynce pod maską). Jeśli chodzi o ogrzewanie tylnej szyby, to zazwyczaj jest ono zabezpieczone bezpiecznikiem nr 42 (40A) w skrzynce kabinowej. Awaria spryskiwaczy często jest powiązana z obwodem wycieraczek, ale mogą mieć też swój własny bezpiecznik, który zazwyczaj znajdziesz w skrzynce pod maską lub w instrukcji obsługi pojazdu.
Przeczytaj również: Auto nie odpala? Zepsuty rozrusznik - Jak awaryjnie uruchomić?
Kłopoty z centralnym zamkiem lub elektrycznymi szybami? Zanim pojedziesz do warsztatu
Problemy z centralnym zamkiem, który nie reaguje na pilota, lub elektrycznymi szybami, które odmawiają posłuszeństwa, również mogą mieć proste rozwiązanie w postaci wymiany bezpiecznika. Te systemy są zazwyczaj chronione przez bezpieczniki znajdujące się w skrzynce w kabinie pasażerskiej. Często są to bezpieczniki o średnim amperażu, na przykład 15A, 20A lub 30A. Zanim zdecydujesz się na wizytę u mechanika, koniecznie sprawdź schemat bezpieczników w instrukcji obsługi pojazdu lub na wewnętrznej stronie pokrywy skrzynki. Tam znajdziesz dokładne numery i wartości bezpieczników odpowiedzialnych za te funkcje, co pozwoli Ci na szybką i samodzielną diagnozę.
