W Audi A4 B6 układ przekaźników nie jest rozrzucony przypadkowo, ale też nie sprowadza się do jednej skrzynki. Jeśli auto nie odpala, milknie klakson, wariują wycieraczki albo znikają światła, najszybciej trafisz do właściwego miejsca, gdy rozdzielisz instalację na strefę kabiny i strefę komory silnika. Poniżej pokazuję, gdzie szukać przekaźników, jak dobrać się do paneli bez ryzyka uszkodzenia plastików i które obwody są tam zwykle obsługiwane.
Najważniejsze miejsca, w których szuka się przekaźników
- Wnętrze po stronie kierowcy to podstawowe miejsce dla centralnych przekaźników, w tym układów związanych z klaksonem, pompą paliwa, wycieraczkami i odciążeniem instalacji.
- Pod osłoną przy ECU w komorze silnika znajduje się panel zasilania silnika i kilka przekaźników o dużym znaczeniu dla rozruchu oraz pracy jednostki napędowej.
- W lewej części deski rozdzielczej znajdziesz przede wszystkim bezpieczniki, ale ich układ pomaga szybko zawęzić poszukiwania usterki.
- W zależności od wersji auta mogą występować dodatkowe panele 8- i 13-przekaźnikowe, obsługujące wybrane funkcje wyposażenia.
- Najpierw sprawdza się bezpiecznik i zasilanie, dopiero potem sam przekaźnik.
Gdzie w Audi A4 B6 są główne panele
W tym modelu kluczowe jest myślenie strefami, a nie jednym punktem. Ja zawsze zaczynam od dwóch miejsc: kabiny po stronie kierowcy oraz komory silnika przy sterowniku ECU. To tam trafia większość elementów, które odpowiadają za rozruch, zasilanie wybranych odbiorników i podstawowe funkcje komfortu.
| Miejsce | Co zwykle tam znajdziesz | Jak się dostać | Kiedy tam zaglądać |
|---|---|---|---|
| Po stronie kierowcy, pod dolną osłoną deski | Centralne przekaźniki, m.in. do klaksonu, pompy paliwa, wycieraczek i odciążenia X | Zdjąć dolną osłonę lub kieszeń i odsunąć panel zgodnie z konstrukcją auta | Gdy problem dotyczy rozruchu, wycieraczek, klaksonu albo kilku układów naraz |
| Komora silnika, okolice ECU i skrzynki elektroniki | Panel zasilania wtrysku i sterowania silnikiem, a także przekaźniki wentylatorów lub automatu w zależności od wersji | Zdjąć pokrywę podszybia i osłonę przy ECU | Gdy auto kręci, ale nie odpala, albo pojawiają się problemy z zasilaniem silnika |
| Lewa część deski rozdzielczej | Głównie bezpieczniki, ale też ważny punkt odniesienia dla całej diagnozy | Otworzyć pokrywę skrzynki bezpieczników | Gdy trzeba zacząć od podstaw, zanim ruszysz przekaźniki |
| Dodatkowe panele zależne od wersji | Obsada związana z wyposażeniem, np. ogrzewaniem, oświetleniem, szybami lub układem ABS | Trzeba porównać schemat z pokrywy z konkretną wersją auta | Gdy auto ma bogatsze wyposażenie albo nietypowy silnik |
Ważna uwaga: główny bezpiecznik 150 A siedzi bezpośrednio na akumulatorze. To nie jest przekaźnik, ale przy braku zasilania całego auta właśnie od niego często warto zacząć. Gdy już wiadomo, gdzie są główne panele, przejście do samego dostępu zajmuje dosłownie chwilę.
Jak dostać się do skrzynek bez ryzyka uszkodzenia
Najwięcej szkód robi pośpiech. Plastikowe osłony w B6 nie lubią szarpania, a wilgoć w okolicy podszybia potrafi udawać awarię elektryki. Zanim cokolwiek wyjmiesz, wyłącz zapłon, wyjmij kluczyk i daj instalacji chwilę na uspokojenie się. Jeśli pracujesz przy skrzynce w komorze silnika, rozsądnie jest także odłączyć akumulator, zwłaszcza gdy widzisz ślady wody lub korozji.
- Otwórz drzwi kierowcy i zdejmij dolną osłonę lub kieszeń pod deską.
- Sprawdź opis na tylnej stronie pokrywy skrzynki bezpieczników. To tam najczęściej jest pierwszy trop.
- Jeśli szukasz przekaźników silnika, podnieś pokrywę przy podszybiu i obejrzyj okolice ECU.
- Nie wyciągaj elementów na siłę. W tym aucie część modułów siedzi ciasno i łatwo uszkodzić gniazdo.
- Jeśli widzisz wilgoć, najpierw usuń jej przyczynę. Sama wymiana przekaźnika niewiele da, gdy woda wraca po każdym deszczu.
Przy takiej procedurze od razu widać, czy problem jest mechaniczny, elektryczny czy wynika po prostu z błędnej lokalizacji. To dobry moment, żeby przejść od miejsca montażu do tego, za co konkretne przekaźniki odpowiadają.
Które przekaźniki obsługują najważniejsze obwody
W Audi A4 B6 nie każdy obwód ma osobny, klasyczny przekaźnik. Część funkcji jest sterowana przez panele mikrzekaźników albo przez moduły elektroniczne, więc brak jednego „klikającego” elementu nie zawsze oznacza awarię. Mimo to kilka grup przekaźników wraca w diagnostyce bardzo często.
| Panel | Funkcje, które zwykle obsługuje | Dlaczego to ważne |
|---|---|---|
| Centralny panel mikrzekaźników w kabinie | Klakson, przekaźnik odciążenia X, pompa paliwa, wycieraczki przerywane, spryskiwacze | To pierwszy punkt przy objawach, które wpływają na rozruch i podstawową jazdę |

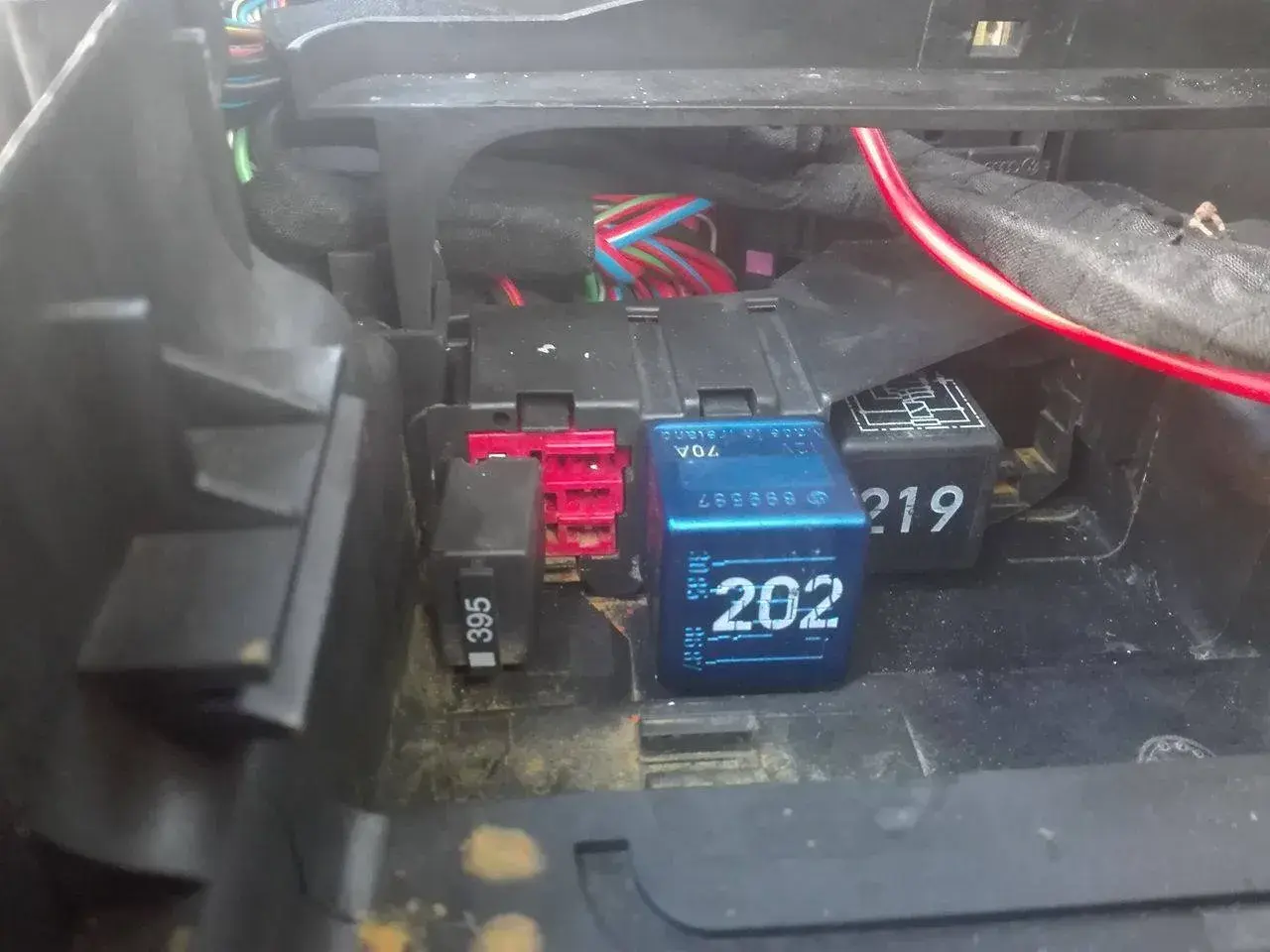

| Panel czterech przekaźników w skrzynce elektroniki przy ECU | Zasilanie wtrysku i sterowania silnikiem, dodatkowa pompa powietrza, automat | Bez tego panelu auto może kręcić, ale nie podejmie pracy albo zacznie gasnąć |
| Panel 8-przekaźnikowy | Sterowanie wentylatorami chłodnicy, ABS, szybami, szyberdachem, kontrolą otwartych drzwi, radiem i zmieniarką | Przy błędach chłodzenia albo problemach z komfortem nie warto od razu obwiniać jednego bezpiecznika |
| Panel 13-przekaźnikowy | Przekaźniki świateł przeciwmgielnych, świateł do jazdy dziennej, podświetlenia wybieraka, świateł tylnych i pozycji P/N | Tu często szuka się przy awariach oświetlenia lub automatu |
W praktyce najważniejsze jest to, że jeden objaw może mieć kilka możliwych przyczyn. Na przykład brak rozruchu nie oznacza automatycznie uszkodzonego przekaźnika pompy paliwa, bo równie dobrze winny bywa bezpiecznik, masa, wilgoć w skrzynce albo sam sterownik. To prowadzi do kolejnego, bardzo częstego błędu w diagnostyce.
Jak odróżnić winny przekaźnik od bezpiecznika, masy lub modułu
Jeżeli wjeżdżasz w temat na ślepo, łatwo wymienić sprawny element i nie rozwiązać problemu. Ja w takiej diagnozie zawsze dzielę usterki na cztery grupy: zasilanie, sterowanie, masa i sam odbiornik. Przekaźnik jest tylko jednym z możliwych punktów pośrodku.
| Objaw | Pierwsze miejsce sprawdzenia | Co często okazuje się przyczyną |
|---|---|---|
| Silnik kręci, ale nie odpala | Panel przy ECU, bezpieczniki zasilania silnika, przekaźnik pompy paliwa | Brak zasilania sterownika, wilgoć w e-boxie, uszkodzone gniazdo lub przekaźnik zasilania wtrysku |
| Nie działa klakson albo wycieraczki | Centralny panel mikrzekaźników w kabinie | Przekaźnik odciążenia X, bezpiecznik, uszkodzony przełącznik lub problem z masą |
| Wentylator chłodnicy zachowuje się dziwnie | Panel 8-przekaźnikowy i sterowanie wentylatorami | Przekaźnik wentylatora, moduł sterujący albo złącze z korozją |
| Nie działa kilka układów naraz | Główne bezpieczniki, akumulator, połączenia masowe | Spadek napięcia, słaby styk lub główny bezpiecznik 150 A |
- Jeśli bezpiecznik przepala się ponownie, nie wkładaj większego. To maskuje problem, a nie go usuwa.
- Jeśli w skrzynce widać ślady wilgoci, najpierw osusz i sprawdź odpływy w podszybiu.
- Jeśli po poruszeniu przekaźnika objaw znika i wraca, to wskazówka, ale nie dowód. Złącze może mieć luźny pin.
- Jeśli auto ma automatyczną skrzynię, dodatkowe przekaźniki mogą być obecne tylko w tej wersji wyposażenia.
Właśnie dlatego w następnym kroku trzeba uwzględnić wersję silnikową i wyposażenie, bo bez tego łatwo porównać swoje auto z niepasującym schematem.
Dlaczego układ zmienia się między wersjami auta
Układ przekaźników w A4 B6 nie jest identyczny w każdym egzemplarzu. Różnice wynikają z silnika, skrzyni biegów, obecności automatu, klimatyzacji, ogrzewania foteli, układu ESP, spryskiwaczy reflektorów czy dodatkowych odbiorników prądu. To normalne, że dwa auta z tego samego rocznika mają nieco inną obsadę paneli.
- Benzyna i diesel mogą mieć inne panele zasilania silnika i inną obsadę przekaźników pomocniczych.
- Manual i automat różnią się choćby przekaźnikiem związanym z pozycją P/N lub sterowaniem skrzynią.
- Wersje z bogatszym wyposażeniem częściej mają dodatkowe panele dla szyb, świateł, ogrzewania i komfortu.
- Wersje z większym obciążeniem elektrycznym mają bardziej rozbudowane sterowanie wentylatorami i zabezpieczeniami.
Najrozsądniejsza zasada jest prosta: nie kopiuj ślepo schematu z internetu, jeśli nie zgadza się z Twoim kodem silnika i wyposażeniem. Lepiej porównać opis na pokrywie skrzynki z konkretnym autem niż wymieniać przekaźnik „na wszelki wypadek”. To oszczędza czas i pieniądze, a przy elektronice w starszym Audi ma duże znaczenie.
Co sprawdzić, zanim kupisz nowy przekaźnik
Jeśli miałbym zamknąć ten temat jednym praktycznym zestawem wskazówek, powiedziałbym tak: nie kupuj części, dopóki nie sprawdzisz zasilania, gniazda i wilgoci. W A4 B6 bardzo często winny jest nie sam przekaźnik, tylko to, co dzieje się wokół niego.
- Porównaj numer starego elementu z nowym, zamiast sugerować się tylko wyglądem obudowy.
- Sprawdź gniazdo pod kątem nadpaleń, zielonego nalotu i luźnych styków.
- Obejrzyj odpływy w podszybiu, szczególnie jeśli problem wraca po deszczu lub myjni.
- Zweryfikuj główne bezpieczniki, zwłaszcza 150 A na akumulatorze i te w lewej części deski.
- Jeżeli objaw dotyczy rozruchu, sprawdź również masę nadwozia i zasilanie ECU.
W praktyce właśnie te kilka sprawdzeń najczęściej rozstrzyga, czy potrzebny jest nowy przekaźnik, czy tylko porządne czyszczenie złącza i usunięcie przyczyny zawilgocenia. Jeśli podejdziesz do A4 B6 w ten sposób, diagnoza jest szybsza, a ryzyko przypadkowej wymiany części dużo mniejsze.
