W tym tekście pokazuję, gdzie jest alternator w samochodzie, jak go szybko znaleźć pod maską i po czym odróżnić go od innych elementów osprzętu. Dorzucam też prostą instrukcję oględzin, typowe miejsca montażu w różnych układach silnika oraz sygnały, że problem leży już w ładowaniu, a nie w samej lokalizacji części. To praktyczna wiedza, bo od znalezienia alternatora często zaczyna się diagnoza akumulatora, paska i bezpieczników zasilania.
Jak szybko namierzyć alternator i ocenić układ ładowania
- W większości aut alternator siedzi przy przedniej części silnika i jest napędzany paskiem osprzętu.
- Najprościej znaleźć go, śledząc przebieg paska od koła wału korbowego do kolejnych rolek i napędzanych elementów.
- W autach z poprzecznym silnikiem bywa schowany z boku lub niżej, a w układach wzdłużnych zwykle jest lepiej widoczny.
- W hybrydach i autach elektrycznych klasycznego alternatora często nie ma, bo jego rolę przejmuje inny układ ładowania.
- Jeśli świeci kontrolka ładowania, sprawdź też pasek, napinacz, przewody i bezpieczniki, a nie tylko samą obudowę alternatora.
Jak wygląda alternator i po czym go rozpoznać

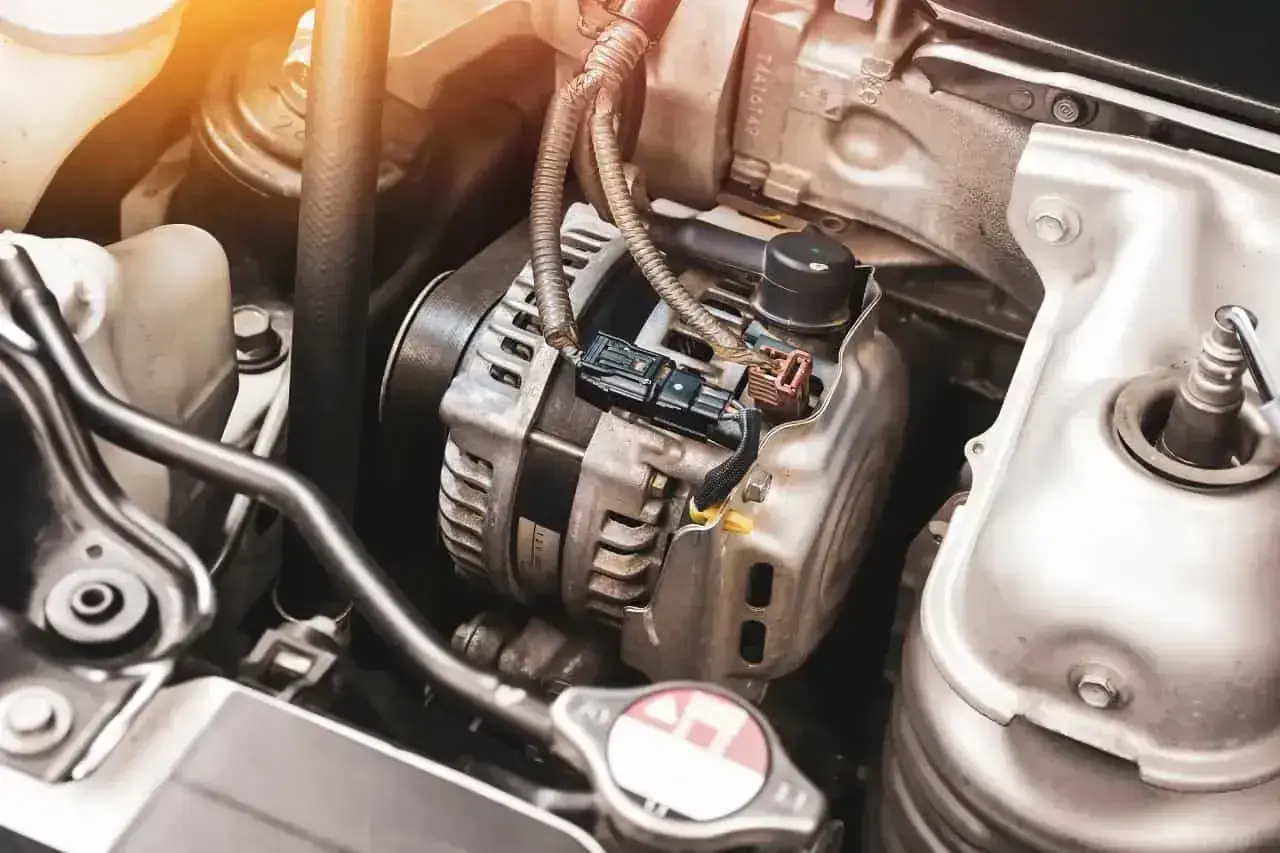

Alternator to zwykle aluminiowa, dość zwarta obudowa z otworami wentylacyjnymi. Z jednej strony ma koło pasowe, czyli niewielkie kółko, po którym biegnie pasek osprzętu, a z drugiej złącze elektryczne i gruby przewód dodatni. Jeśli widzisz metalowy cylinder z paskiem, chłodzeniem i przewodami z tyłu, jesteś w dobrym miejscu. Nie myl go ze sprężarką klimatyzacji - ta też ma koło pasowe, ale jej korpus jest zazwyczaj większy i inaczej osadzony.
Ja najpierw patrzę na pas przedni silnika, bo właśnie tam najczęściej trafia napęd z wału korbowego. W wielu autach alternator jest widoczny od razu po otwarciu maski, ale zdarza się też, że częściowo zasłaniają go osłony, filtr powietrza albo przewody dolotu. To nadal ten sam element, tylko schowany głębiej.
Kiedy już wiesz, jak wygląda, możesz przejść do najszybszej metody jego znalezienia pod maską.
Jak znaleźć go pod maską krok po kroku
W praktyce nie szukam alternatora „na oko”, tylko prowadzę wzrok po osprzęcie w logicznej kolejności. Taki sposób działa szybciej niż losowe zaglądanie w każdy zakątek komory silnika.
- Otwórz maskę i upewnij się, że silnik jest zgaszony.
- Jeśli auto ma dużą plastikową osłonę silnika, zdejmij ją.
- Znajdź pasek osprzętu; to wielorowkowy pasek napędzający kilka podzespołów jednocześnie.
- Prześledź jego bieg od koła wału korbowego do kolejnych rolek.
- Szukaj elementu z wentylowaną obudową, kołem pasowym i wtyczką z tyłu.
- Jeśli nadal go nie widać, zajrzyj z góry, z boku przez nadkole albo od spodu, ale tylko na zabezpieczonym i wystudzonym aucie.
Dobrym nawykiem jest zrobienie zdjęcia układu paska, zanim cokolwiek zdejmiesz. Przy ponownym montażu oszczędza to sporo nerwów, zwłaszcza gdy tor paska biegnie wokół kilku rolek i napinacza.
To, że nie widać go od razu, zwykle wynika z konstrukcji auta, a nie z błędu w diagnostyce. Właśnie dlatego różnice między układami napędu mają tak duże znaczenie.
Dlaczego w jednych autach jest łatwo dostępny, a w innych schowany
Położenie alternatora zależy głównie od układu silnika, miejsca na osprzęt i sposobu poprowadzenia paska. W autach z napędem przednim i silnikiem poprzecznym bywa dociśnięty do boku komory, więc ogląda się go raczej przez nadkole niż z samej góry. W układach z silnikiem wzdłużnym częściej widać go od frontu, ale nie jest to reguła bez wyjątków.
| Układ auta | Gdzie zwykle bywa alternator | Co to oznacza w praktyce |
|---|---|---|
| Silnik poprzeczny, napęd na przednie koła | Z boku silnika, blisko pasa przedniego lub nadkola | Oglądasz go często przez wąskie okno między osprzętem a błotnikiem |
| Silnik wzdłużny | Przy przedniej części silnika, zwykle bardziej „na widoku” | Dostęp bywa prostszy, choć czasem przeszkadza chłodnica lub wentylator |
| Mały benzynowy kompakt | Wysoko, blisko góry silnika | Łatwiej go zauważyć bez demontażu osłon |
| Diesel z rozbudowanym osprzętem | Często niżej i głębiej w komorze | Przy serwisie pomaga latarka i dostęp od spodu |
| Hybryda lub auto elektryczne | Klasyczny alternator często nie występuje | Ładowanie instalacji 12 V realizuje zwykle inny układ, najczęściej przetwornica DC-DC |
To ważny wyjątek: w wielu hybrydach i autach elektrycznych nie szuka się już klasycznego alternatora, bo układ ładowania działa inaczej. Zamiast mechanicznego generatora możesz mieć starter-generator albo przetwornicę, która doładowuje instalację 12 V z baterii wysokiego napięcia. Jeśli więc w takim aucie nie widzisz typowego elementu z paskiem, nie wyciągaj pochopnych wniosków.
Gdy rozumiesz już różnice konstrukcyjne, łatwiej przejść do tego, co naprawdę ma znaczenie przy samych oględzinach: bezpieczeństwa.
Na co uważać przy sprawdzaniu i odłączaniu
Przy alternatorze łatwo o błąd, bo obok siebie masz ruchomy pasek, gorące elementy i przewód zasilający, który potrafi narobić szkód przy zwarciu. Ja przy takich oględzinach trzymam się prostej zasady: jeśli tylko szukasz części, niczego nie odłączasz; jeśli chcesz cokolwiek rozpiąć, najpierw zabezpieczasz auto i odłączasz minus akumulatora.
- Nie wkładaj rąk w okolice paska przy pracującym silniku.
- Nie dotykaj złącza B+ gołymi metalowymi narzędziami, bo łatwo o zwarcie.
- Po dłuższej jeździe odczekaj, aż alternator, pasek i okolice kolektora ostygną.
- Jeśli musisz zajrzeć od spodu, podpieraj auto na stabilnych podporach, a nie na samym lewarku.
- Sprawdź też stan przewodu dodatniego i bezpiecznika głównego, bo uszkodzenie nie zawsze siedzi w samej obudowie alternatora.
W praktyce wiele „awarii alternatora” okazuje się problemem z paskiem osprzętu, napinaczem, zaśniedziałą wtyczką albo przepalonym łącznikiem bezpiecznikowym. To właśnie dlatego samo znalezienie elementu nie kończy tematu - czasem dopiero połączenie objawów z obserwacją osprzętu pokazuje, gdzie jest realna usterka.
Jeśli podczas sprawdzania widzisz pęknięcia paska, ślady oleju albo biały nalot na złączach, nie odkładaj tego na później. Taki drobiazg potrafi szybko przełożyć się na brak ładowania.
Kiedy problem nie dotyczy położenia, tylko ładowania
Jeżeli alternator już znalazłeś, a auto nadal zachowuje się dziwnie, patrzę wtedy na objawy, a nie na samą lokalizację. Najbardziej zdradliwe są sytuacje, w których kontrolka ładowania świeci tylko czasami albo napięcie na klemach waha się pod obciążeniem. W sprawnym 12-woltowym układzie ładowania przy pracującym silniku często widzę orientacyjnie około 13,8-14,8 V, ale w autach ze smart charging wartości mogą chwilowo pływać.
| Objaw | Co sprawdzić najpierw | Co to zwykle oznacza |
|---|---|---|
| Kontrolka akumulatora świeci po odpaleniu | Pasek, napinacz, przewód zasilający, wtyczka | Układ ładowania nie startuje prawidłowo albo jest przerwa w obwodzie |
| Świsty lub piski z przodu silnika | Napięcie paska i rolki | Pasek ślizga się po kole pasowym alternatora |
| Przygasanie świateł na wolnych obrotach | Pomiar napięcia pod obciążeniem | Alternator może ładować zbyt słabo albo niestabilnie |
| Napięcie stale blisko 12,5 V przy pracującym silniku | Bezpiecznik, połączenia, regulator, szczotki | Układ praktycznie nie doładowuje akumulatora |
| Zapach spalenizny lub bardzo gorąca obudowa | Łożyska, przeciążenie, zwarcie w instalacji | Problem może być mechaniczny lub elektryczny, nie tylko „zużyty alternator” |
Jeśli masz multimetr, możesz zrobić prosty test bez rozbierania połowy komory: zmierz napięcie na akumulatorze na zgaszonym silniku, a potem po uruchomieniu auta i włączeniu świateł, dmuchawy oraz ogrzewania szyby. Gdy wynik nie rośnie albo spada pod obciążeniem, samą lokalizacją już niczego nie wyjaśnisz - trzeba szukać usterki w ładowaniu.
W takich przypadkach nie wymieniam alternatora „na wszelki wypadek”. Najpierw sprawdzam pasek, złącza, masę nadwozia i stan przewodu dodatniego, bo to zwykle daje najszybszą odpowiedź.
Zanim zaczniesz rozbierać osprzęt, sprawdź dokumentację auta
Najwięcej czasu oszczędza mi nie siłowanie się z osprzętem, tylko szybkie porównanie komory silnika z dokumentacją konkretnego modelu. W instrukcji albo katalogu serwisowym znajdziesz schemat paska, położenie napinacza i często także informację, czy alternator da się wyjąć górą, czy trzeba schodzić przez nadkole.
- Sprawdź układ paska osprzętu dla swojego silnika, a nie tylko dla modelu auta.
- Porównaj widok komory silnika z wersją benzynową, wysokoprężną albo hybrydową, bo różnice bywają duże.
- Jeśli auto ma nietypowy osprzęt, szukaj nie tylko alternatora, ale też starter-generatora lub przetwornicy DC-DC.
Jeżeli po tych krokach nadal nie masz pewności, lepiej zatrzymać się na etapie oględzin i zrobić zdjęcie komory silnika, niż odkręcać elementy po omacku. W praktyce właśnie taki spokojny, metodyczny podział pracy daje najszybszą odpowiedź i najmniej strat, zwłaszcza gdy chodzi o elektrykę i zabezpieczenia w samochodzie.
