Turbo Twin Scroll - Klucz do dynamiki bez turbodziury

W dzisiejszych czasach, gdy producenci samochodów dążą do połączenia wysokiej mocy z niskim zużyciem paliwa i ograniczoną emisją spalin, technologia doładowania silnika staje się kluczowa. Ten artykuł dogłębnie wyjaśni, czym jest turbosprężarka typu Twin Scroll, jak działa i dlaczego jest tak istotna w walce z "turbodziurą", dostarczając jednocześnie praktycznych informacji dla każdego entuzjasty motoryzacji.

Walka z turbodziurą trwa. Dlaczego technologia Twin Scroll jest dziś ważniejsza niż kiedykolwiek?

Problem "turbodziury" – czyli opóźnienia w reakcji silnika na wciśnięcie pedału gazu – od lat spędza sen z powiek inżynierom i irytuje kierowców doładowanych jednostek. Historycznie próbowano temu zaradzić na różne sposoby: stosując większe turbiny dla uzyskania wysokiej mocy kosztem reakcji, lub mniejsze, które reagowały szybciej, ale dusiły silnik na wyższych obrotach. Pojawiły się również skomplikowane układy bi-turbo. Jednak to właśnie technologia Twin Scroll stała się inteligentną i efektywną odpowiedzią na te wyzwania, optymalizując pracę pojedynczej turbosprężarki. Jej głównym celem jest minimalizacja zjawiska turbodziury i poprawa reakcji silnika, szczególnie w niskim i średnim zakresie obrotów, co w kontekście współczesnych wymagań dotyczących dynamiki i efektywności jest niezwykle istotne.

Problem, który zna każdy fan motoryzacji: chwila zawahania po wciśnięciu gazu

Turbodziura to zjawisko, w którym po gwałtownym wciśnięciu pedału gazu, szczególnie przy niskich obrotach silnika, następuje zauważalne opóźnienie w dostarczeniu pełnej mocy. Silnik przez chwilę "zastanawia się", zanim turbosprężarka osiągnie odpowiednie obroty i zacznie efektywnie pompować powietrze do cylindrów. Dla kierowcy oznacza to brak natychmiastowej reakcji, co jest szczególnie niepożądane podczas wyprzedzania, dynamicznego włączania się do ruchu czy po prostu w codziennej, miejskiej jeździe, gdzie liczy się elastyczność i przewidywalność zachowania pojazdu.

Od single scroll do bi-turbo: krótka historia poszukiwania natychmiastowej mocy

Ewolucja systemów doładowania to ciągłe poszukiwanie kompromisu między mocą a reakcją. Początkowo dominowały proste turbosprężarki single-scroll, gdzie wszystkie spaliny z cylindrów trafiały do jednej komory turbiny. Rozwiązanie to było proste i skuteczne, ale charakteryzowało się wyraźną turbodziurą. Następnie pojawiły się układy twin-turbo, które dzieliły się na sekwencyjne (mniejsza turbina dla niskich obrotów, większa dla wysokich) i równoległe (dwie identyczne turbiny, często dla silników V-kształtnych). Choć efektywne, były one znacznie bardziej skomplikowane i droższe w produkcji. Każda z tych technologii próbowała rozwiązać problem opóźnionej reakcji, ale żadna nie oferowała idealnego balansu między złożonością, kosztem a wydajnością, dopóki nie pojawiła się koncepcja Twin Scroll.

Twin Scroll jako inteligentna odpowiedź na fundamentalne wady klasycznego turbo

Technologia Twin Scroll to swoista rewolucja w optymalizacji pracy pojedynczej turbosprężarki. Zamiast dodawać kolejne turbiny, skupiono się na inteligentnym zarządzaniu przepływem spalin. W tradycyjnych turbosprężarkach single-scroll, pulsacje spalin z różnych cylindrów mogą się wzajemnie zakłócać, hamując wirnik turbiny i opóźniając jej rozpędzenie. Twin Scroll adresuje ten problem, rozdzielając strumienie spalin, co pozwala na znacznie efektywniejsze wykorzystanie ich energii kinetycznej. Dzięki temu turbina rozpędza się szybciej, zapewniając niemal natychmiastową reakcję na gaz i eliminując większość niedogodności związanych z turbodziurą, które są typowe dla klasycznych rozwiązań.

Jak działa Twin Scroll? Sekrety dwóch kanałów i pulsacji spalin

Kluczem do zrozumienia działania turbosprężarki Twin Scroll jest jej unikalna konstrukcja, która odbiega od standardowych rozwiązań. W przeciwieństwie do turbosprężarek single-scroll, gdzie wszystkie spaliny z kolektora wydechowego trafiają do jednej komory turbiny, Twin Scroll wykorzystuje dwukanałowy kolektor wydechowy oraz specjalnie zaprojektowaną obudowę turbiny. To rozdzielenie strumieni spalin jest fundamentalne i pozwala na znacznie efektywniejsze napędzanie wirnika, co bezpośrednio przekłada się na lepszą reakcję silnika i mniejszą turbodziurę.

Kluczowa zasada: rozdzielenie spalin zamiast mieszania ich w jednym kotle

W tradycyjnych turbosprężarkach single-scroll, spaliny z różnych cylindrów, które są w różnych fazach cyklu pracy, spotykają się w jednym kolektorze. Powoduje to, że pulsacje spalin mogą się wzajemnie zakłócać (interferować), a nawet hamować przepływ. Na przykład, spaliny z cylindra, który właśnie otwiera zawór wydechowy, mogą napotkać opór ze strony spalin z innego cylindra, który jest w końcowej fazie wydechu. To zjawisko obniża efektywność napędzania wirnika turbiny i jest główną przyczyną turbodziury. Twin Scroll eliminuje ten problem, prowadząc spaliny osobnymi kanałami, dzięki czemu nie dochodzi do niepożądanych interferencji.

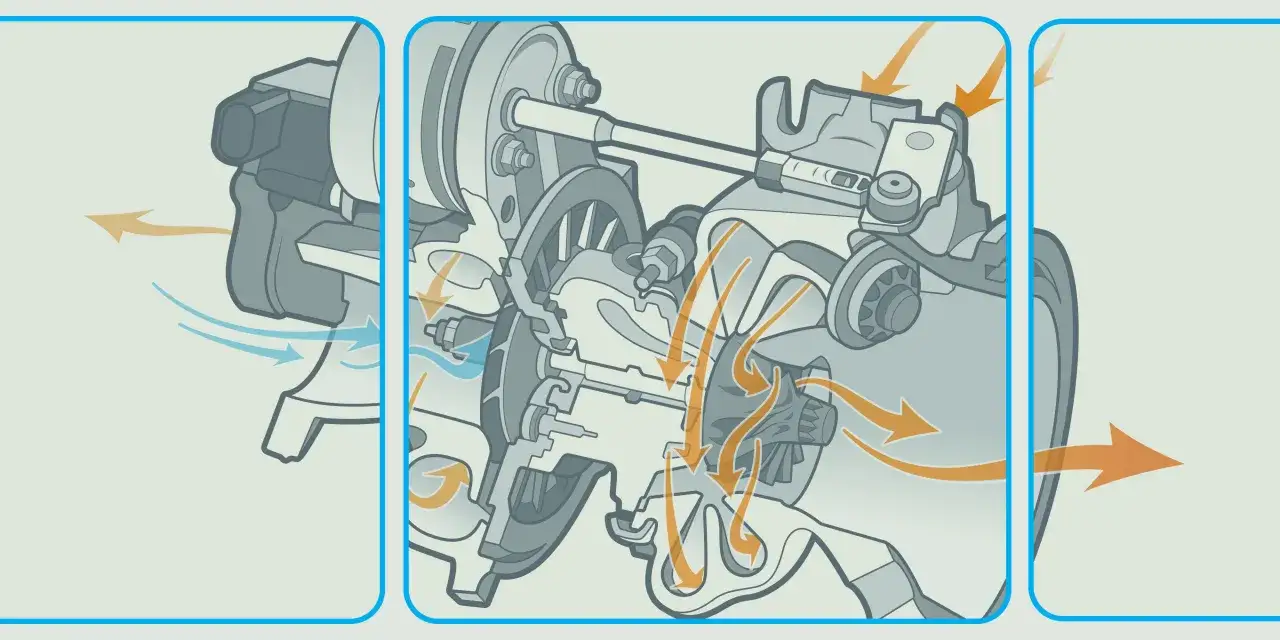

Anatomia turbosprężarki Twin Scroll: czym różni się od swojej prostszej siostry?

Główna różnica w budowie turbosprężarki Twin Scroll leży w jej dwukanałowej obudowie turbiny oraz specjalnie zaprojektowanym kolektorze wydechowym. Zamiast jednego, szerokiego wlotu do turbiny, mamy dwa oddzielne kanały, które prowadzą spaliny do wirnika pod różnymi kątami lub w różnych sekcjach. W porównaniu do standardowej turbosprężarki single-scroll, która ma prostszą, jednokomorową konstrukcję, Twin Scroll jest bardziej złożona, ale ta złożoność jest kluczem do jej wydajności. Wizualnie, można zauważyć podział w kolektorze wydechowym, który prowadzi do dwóch oddzielnych otworów w obudowie turbiny, zamiast jednego wspólnego.

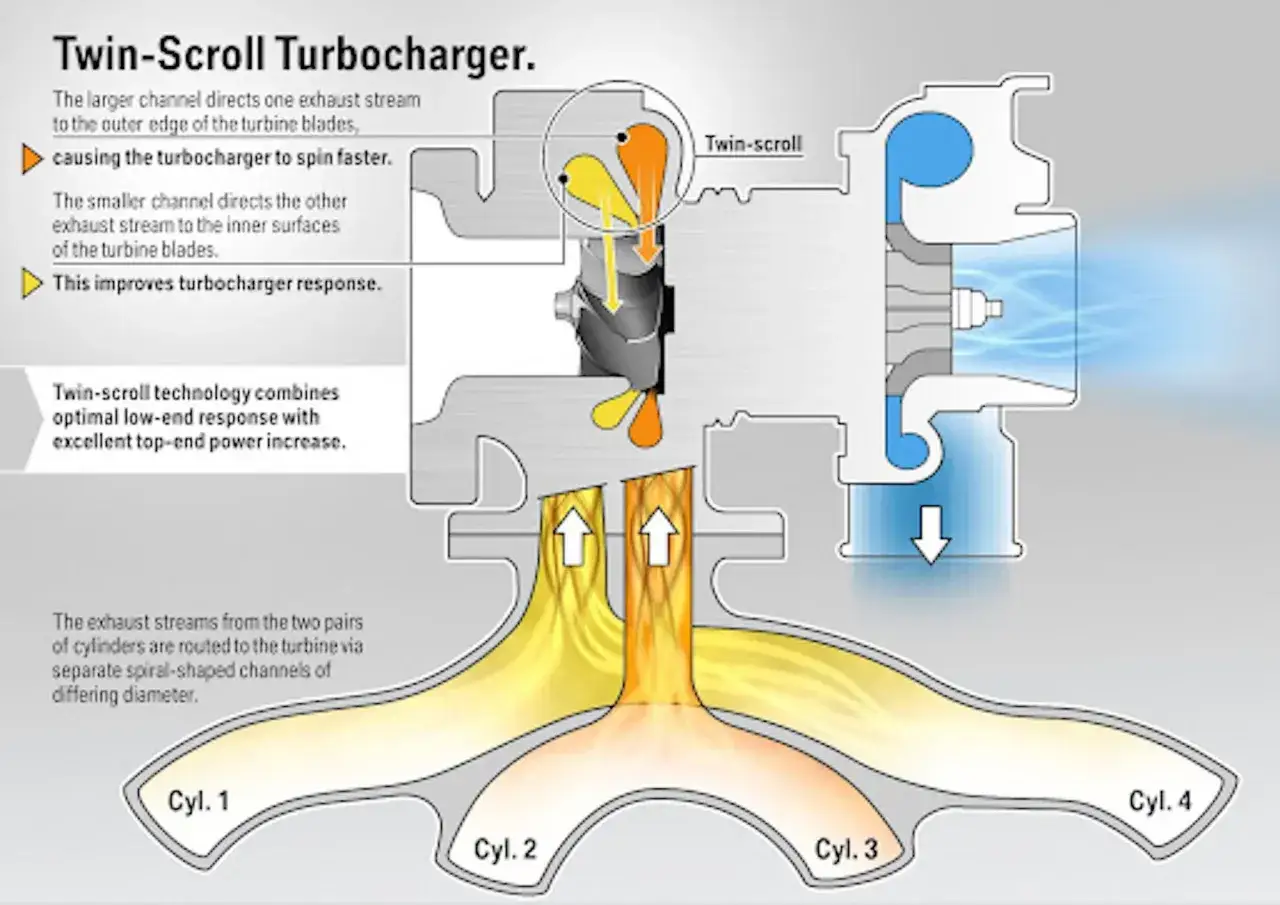

Jak grupowanie cylindrów (np. 1-4 i 2-3) eliminuje wzajemne zakłócenia i napędza wirnik?

W silniku czterocylindrowym o typowej kolejności zapłonu 1-3-4-2, spaliny są precyzyjnie grupowane. Jeden kanał kolektora wydechowego zbiera spaliny z cylindrów 1 i 4, a drugi z cylindrów 2 i 3. Dzięki temu, gdy spaliny z cylindra 1 napędzają turbinę, spaliny z cylindra 2, 3 i 4 nie zakłócają tego przepływu. W momencie, gdy cylinder 1 jest w fazie wydechu, cylinder 4 również jest w podobnej fazie, ale nie koliduje z nim, ponieważ są one oddzielone od cylindrów 2 i 3. Taki podział zapobiega wzajemnemu zakłócaniu się pulsacji spalin, co pozwala na bardziej efektywne i równomierne napędzanie wirnika turbiny. Energia kinetyczna spalin jest maksymalnie wykorzystywana, co skutkuje szybszym rozpędzeniem turbiny i natychmiastową reakcją na dodanie gazu.

Single Scroll vs Twin Scroll: bezpośrednie starcie technologii

Porównanie turbosprężarek single-scroll i twin-scroll to jak zestawienie dwóch generacji tej samej technologii. Choć obie mają to samo zadanie – doładowanie silnika – sposób, w jaki to robią, znacząco wpływa na charakterystykę pracy jednostki napędowej. Przyjrzyjmy się kluczowym różnicom, które decydują o tym, dlóra technologia jest preferowana w nowoczesnych konstrukcjach.

Reakcja na gaz: dlaczego Twin Scroll wygrywa na starcie?

W kwestii reakcji na wciśnięcie pedału gazu, Twin Scroll ma wyraźną przewagę. Dzięki rozdzieleniu strumieni spalin i eliminacji interferencji, wirnik turbiny rozpędza się znacznie szybciej. Oznacza to, że silnik z Twin Scroll reaguje niemal natychmiast, dostarczając moc bez irytującego opóźnienia. W przypadku single-scroll, kierowca musi liczyć się z wyraźną turbodziurą, co może być szczególnie odczuwalne przy niskich obrotach i podczas dynamicznych manewrów. Według danych Autokult, ta natychmiastowa reakcja jest jednym z głównych powodów rosnącej popularności Twin Scroll.

Przebieg momentu obrotowego: szeroki uśmiech vs. wąski szczyt

Twin Scroll znacząco wpływa na kształt krzywej momentu obrotowego silnika. Dzięki szybszemu rozpędzaniu turbiny, silnik generuje wysoki moment obrotowy już od niskich obrotów i utrzymuje go w szerokim zakresie. To sprawia, że auto jest bardziej elastyczne i przyjemniejsze w prowadzeniu, niezależnie od aktualnych obrotów. W przypadku turbosprężarki single-scroll, szczyt momentu obrotowego jest często węższy i dostępny dopiero przy wyższych obrotach, co wymaga częstszego korzystania ze skrzyni biegów, aby utrzymać silnik w optymalnym zakresie pracy.

Złożoność i koszty: gdzie leży kompromis między wydajnością a ceną?

Nie da się ukryć, że turbosprężarka Twin Scroll jest bardziej złożona konstrukcyjnie niż jej odpowiednik single-scroll. Wymaga specjalnie zaprojektowanego kolektora wydechowego i dwukanałowej obudowy turbiny. Ta złożoność przekłada się na wyższy koszt produkcji. Single-scroll jest prostszy i tańszy w wytworzeniu, co czyni go atrakcyjnym dla producentów w segmencie budżetowym. Kompromis leży w znalezieniu równowagi między osiągami a ekonomią. Wiele nowoczesnych silników, szczególnie tych o wysokiej mocy i nastawionych na dynamiczną jazdę, uzasadnia wyższy koszt Twin Scroll znacznie lepszą charakterystyką pracy.

Cecha	Turbosprężarka Single Scroll	Turbosprężarka Twin Scroll
Reakcja na gaz	Zauważalna turbodziura, opóźnienie	Niemal natychmiastowa reakcja, minimalna turbodziura
Zakres momentu obrotowego	Węższy, szczyt przy wyższych obrotach	Szeroki, wysoki moment od niskich obrotów
Złożoność konstrukcji	Prosta, jednokomorowa obudowa	Złożona, dwukanałowy kolektor i obudowa
Koszt produkcji	Niższy	Wyższy
Potencjalne zużycie paliwa	Może być wyższe przy dynamicznej jeździe (mniej efektywne)	Potencjalnie niższe dzięki wyższej sprawności

Co zyskujesz, a co ryzykujesz? Szczery bilans zalet i wad Twin Scroll

Jak każda technologia, Twin Scroll ma swoje mocne strony i pewne ograniczenia. Zrozumienie ich jest kluczowe dla każdego, kto rozważa zakup samochodu z tym rozwiązaniem lub po prostu chce poszerzyć swoją wiedzę. Jako ekspert, zawsze staram się przedstawić pełny obraz, abyście mogli podjąć świadomą decyzję.

Zaleta nr 1: Elastyczność i moc dostępna "od zaraz"

Największą i najbardziej odczuwalną zaletą Twin Scroll jest znaczna redukcja turbodziury i niemal natychmiastowa reakcja na wciśnięcie pedału gazu. To sprawia, że samochód jest znacznie bardziej elastyczny i przyjemniejszy w prowadzeniu. Niezależnie od tego, czy poruszamy się w korku, czy wyprzedzamy na autostradzie, moc jest dostępna "od zaraz", co zwiększa komfort i bezpieczeństwo jazdy. Autokult podkreśla, że dzięki Twin Scroll, kierowcy mogą cieszyć się dynamiczną jazdą bez irytującej turbodziury.

Zaleta nr 2: Potencjalnie niższe zużycie paliwa dzięki wyższej sprawności

Dzięki optymalizacji przepływu spalin i efektywniejszemu wykorzystaniu ich energii kinetycznej, silnik z turbosprężarką Twin Scroll pracuje z wyższą sprawnością. Oznacza to, że do uzyskania tej samej mocy potrzeba mniej paliwa. W praktyce, choć głównym celem jest dynamika, to lepsza sprawność może przełożyć się na niższe zużycie paliwa, zwłaszcza przy umiarkowanej jeździe. Silnik efektywniej wykorzystuje energię, co jest korzystne zarówno dla portfela, jak i dla środowiska.

Wady: Koszty produkcji, skomplikowany kolektor i potencjalne wyzwania serwisowe

Niestety, za zaawansowaną technologią idą pewne kompromisy. Jedną z głównych wad Twin Scroll jest wyższy koszt produkcji w porównaniu do prostszych turbosprężarek single-scroll. Wynika to z bardziej skomplikowanej budowy dwukanałowego kolektora wydechowego i obudowy turbiny, które wymagają precyzyjnego wykonania. Ta złożoność może również generować potencjalne wyzwania serwisowe. Chociaż sama turbina jest często niezawodna, to w przypadku awarii, naprawa lub regeneracja może być droższa i wymagać bardziej specjalistycznej wiedzy oraz narzędzi niż w przypadku prostszych konstrukcji. Dostęp do niektórych elementów może być utrudniony, a części zamienne mogą być droższe.

Twin Scroll, Twin-Turbo, Bi-Turbo: Jak się w tym nie pogubić?

Świat doładowania silników jest pełen terminów, które dla laika mogą brzmieć podobnie, ale oznaczają zupełnie inne rozwiązania techniczne. Często spotykam się z myleniem Twin Scroll z Twin-Turbo czy Bi-Turbo. Czas to uporządkować i jasno wytłumaczyć, czym różnią się te systemy, abyście nigdy więcej nie mieli wątpliwości.

Twin Scroll: jedna turbina, dwa kanały – inteligentna optymalizacja

Jak już dokładnie omówiliśmy, Twin Scroll to optymalizacja pracy pojedynczej turbosprężarki. Kluczową cechą jest dwukanałowy kolektor wydechowy, który rozdziela strumienie spalin z cylindrów, zapobiegając ich interferencji. Mamy tu do czynienia z jedną turbiną, ale jej obudowa i sposób doprowadzania spalin są znacznie bardziej zaawansowane. Celem jest minimalizacja turbodziury i poprawa reakcji na gaz przy zachowaniu prostoty i niższej masy w porównaniu do układów wieloturbinowych.

Twin-Turbo (sekwencyjne): dwie różne turbiny dla niskich i wysokich obrotów

Układ Twin-Turbo sekwencyjny wykorzystuje dwie turbosprężarki o różnych rozmiarach. Mniejsza turbina, która szybciej się rozpędza, pracuje na niskich obrotach silnika, zapewniając dobrą reakcję na gaz. Gdy obroty wzrastają, do akcji wkracza większa turbina (lub obie turbiny pracują razem), dostarczając maksymalną moc. System ten ma na celu połączenie zalet małej i dużej turbiny, minimalizując turbodziurę i oferując szeroki zakres użytecznych obrotów. Jest to rozwiązanie bardziej złożone niż Twin Scroll, wymagające skomplikowanego sterowania zaworami.

Bi-Turbo (równoległe): dwie identyczne turbiny, często w silnikach V6/V8

Bi-Turbo równoległe to system, w którym dwie identyczne turbosprężarki pracują jednocześnie. Najczęściej spotykane jest to w silnikach V-kształtnych (np. V6, V8), gdzie każda turbina obsługuje oddzielny rząd cylindrów. Dzięki temu każda turbina jest mniejsza niż jedna duża turbosprężarka, co pozwala na szybsze rozpędzanie i lepszą reakcję. Celem jest efektywne doładowanie dużych jednostek napędowych, rozkładając obciążenie na dwie mniejsze, bardziej responsywne turbiny. W przeciwieństwie do Twin Scroll, mamy tu fizycznie dwie oddzielne turbosprężarki.

Typ	Liczba turbin	Kanały wydechowe	Cel	Typowe zastosowanie
Twin Scroll	1	2 (w obudowie turbiny)	Minimalizacja turbodziury, szybka reakcja	Silniki rzędowe (np. R4, R6)
Twin-Turbo (sekwencyjne)	2 (różne rozmiary)	Zazwyczaj 1 na turbinę	Łączenie zalet małej i dużej turbiny	Silniki o wysokiej mocy, wymagające szerokiego zakresu obrotów
Bi-Turbo (równoległe)	2 (identyczne)	1 na turbinę (często po 1 na rząd cylindrów)	Efektywne doładowanie dużych silników V-kształtnych	Silniki V6, V8

Gdzie znajdziesz technologię Twin Scroll? Przegląd silników i modeli

Technologia Twin Scroll, ze względu na swoje zalety, zyskała uznanie wielu producentów samochodów na całym świecie. Nie jest to już egzotyczne rozwiązanie, lecz standard w wielu nowoczesnych jednostkach napędowych. Warto jednak pamiętać, że marketingowe nazwy producentów nie zawsze jasno wskazują na zastosowanie Twin Scroll, dlatego warto dokładnie sprawdzić specyfikację danego silnika.

BMW i jego słynne "TwinPower Turbo" – czy to zawsze oznacza Twin Scroll?

BMW jest jednym z pionierów i najbardziej znanych propagatorów technologii Twin Scroll, choć ich marketingowa nazwa "TwinPower Turbo" może być nieco myląca. Termin ten jest parasolem dla różnych rozwiązań doładowania, w tym Twin Scroll, ale także układów bi-turbo. Niemniej jednak, wiele popularnych silników BMW, w szczególności rzędowe jednostki benzynowe, takie jak 2.0 R4 (N20, B48) czy 3.0 R6 (N55, B58), faktycznie wykorzystuje turbosprężarki Twin Scroll. To właśnie dzięki nim BMW osiąga tak imponującą dynamikę i elastyczność, nawet w mniejszych jednostkach.

Ford Focus RS i potęga 2.3 EcoBoost – wzorcowy przykład zastosowania

Ford również z powodzeniem wdrożył technologię Twin Scroll w swoich silnikach EcoBoost, a jednym z najbardziej spektakularnych przykładów jest jednostka 2.3 EcoBoost, znana z takich modeli jak Ford Focus RS czy Mustang. W tych sportowych samochodach Twin Scroll odgrywa kluczową rolę w dostarczaniu natychmiastowej mocy i momentu obrotowego, co jest niezbędne do dynamicznej jazdy i osiągania sportowych osiągów. To doskonały przykład, jak ta technologia może znacząco poprawić wrażenia z jazdy w samochodach o wysokich aspiracjach.

Inni gracze na rynku: od Lexusa po Subaru i Mitsubishi

Oprócz BMW i Forda, technologię Twin Scroll stosuje wielu innych producentów. Lexus wykorzystuje ją w swoich nowoczesnych silnikach benzynowych, aby zapewnić płynne i dynamiczne przyspieszenie. Historycznie, Subaru i Mitsubishi, znane z rajdowych tradycji, również eksperymentowały z Twin Scroll w swoich sportowych modelach (np. Mitsubishi Lancer Evolution, Subaru Impreza WRX STI), aby poprawić reakcję silnika i zredukować turbodziurę, co było kluczowe w warunkach rajdowych. Dziś coraz więcej marek, dążąc do optymalizacji efektywności i dynamiki, decyduje się na to zaawansowane rozwiązanie.

Eksploatacja i portfel: na co musisz być gotowy, posiadając auto z Twin Scroll?

Posiadanie samochodu z turbosprężarką Twin Scroll wiąże się z pewnymi specyficznymi aspektami eksploatacji. Chociaż technologia ta jest z natury wytrzymała, to jak każdy skomplikowany element mechaniczny, wymaga uwagi. Jako właściciel lub przyszły nabywca, warto znać typowe objawy zużycia, możliwości serwisowe oraz na co zwracać uwagę przy zakupie używanego pojazdu.

Typowe objawy zużycia: na co zwrócić uwagę podczas jazdy i kontroli?

Objawy zużycia turbosprężarki Twin Scroll są podobne do tych w innych turbinach, ale warto je znać. Przede wszystkim, zwróć uwagę na spadek mocy silnika, zwłaszcza przy niższych obrotach – to może być sygnał, że turbina nie pracuje efektywnie. Inne alarmujące sygnały to nadmierne dymienie z rury wydechowej (niebieski dym wskazuje na spalanie oleju, czarny na problem z mieszanką), nietypowe dźwięki (gwizdanie, zgrzytanie, szum) dochodzące z okolic turbosprężarki, a także zwiększone zużycie oleju silnikowego. Regularne kontrole poziomu oleju i obserwacja zachowania auta podczas jazdy to podstawa.

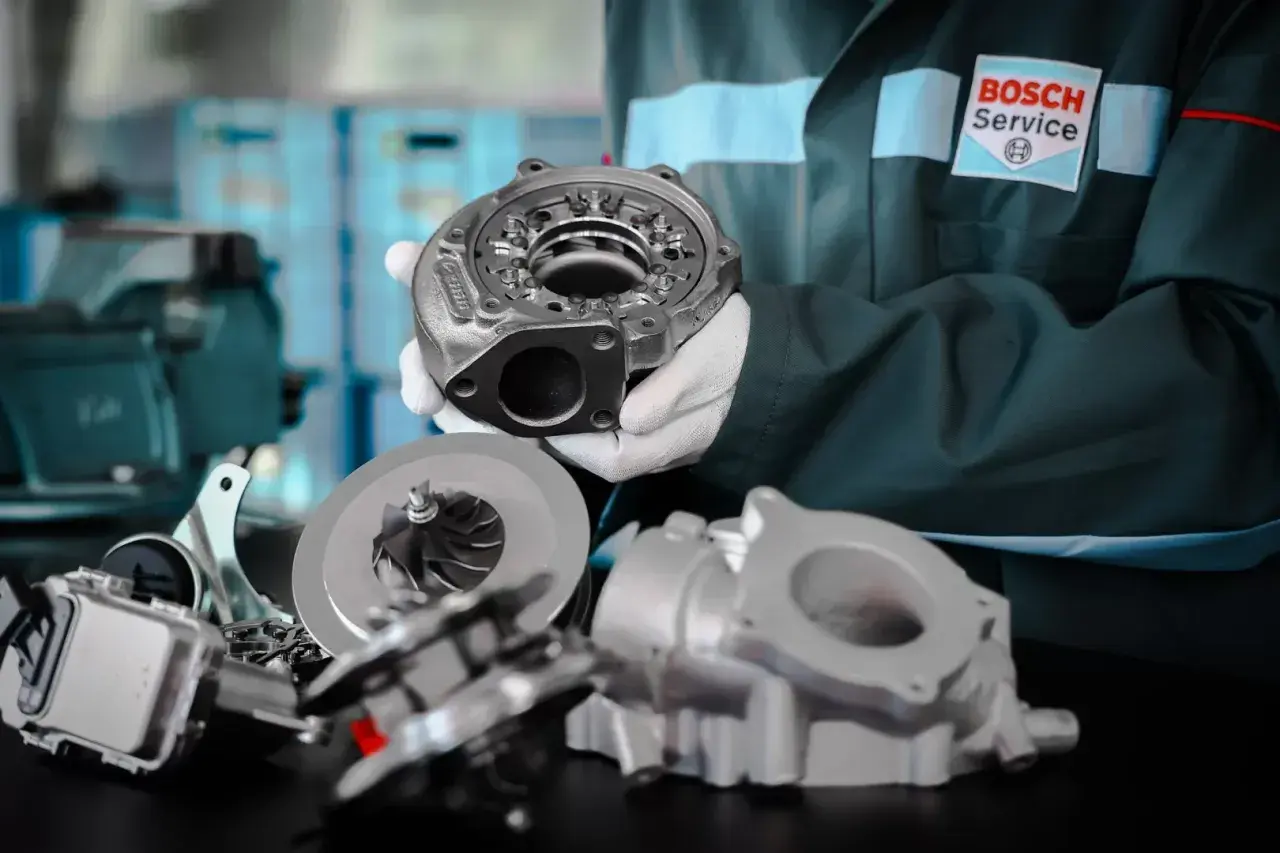

Regeneracja turbiny Twin Scroll: czy jest droższa i bardziej skomplikowana?

Regeneracja turbosprężarki Twin Scroll jest możliwa, ale ze względu na jej bardziej złożoną konstrukcję, może być nieco droższa i wymagać większej precyzji niż w przypadku prostych turbin single-scroll. Dwukanałowa obudowa turbiny i kolektor wydechowy wymagają specjalistycznej wiedzy i doświadczenia w demontażu, czyszczeniu oraz montażu. Koszty regeneracji mogą wahać się od kilkuset do kilku tysięcy złotych, w zależności od zakresu uszkodzeń i dostępności części. Zawsze polecam wybór warsztatów specjalizujących się w turbosprężarkach, które dysponują odpowiednim sprzętem do wyważania i testowania po regeneracji.

Wskazówki dla kupujących używane auto: jak ocenić stan turbosprężarki?

Kupując używany samochód z turbosprężarką Twin Scroll, należy być szczególnie czujnym. Podczas oględzin zwróć uwagę na ślady wycieków oleju w okolicach turbiny i intercoolera. Podczas jazdy próbnej posłuchaj, czy nie występują wspomniane wcześniej nietypowe dźwięki. Sprawdź, czy silnik płynnie reaguje na gaz i czy nie ma odczuwalnej turbodziury. Niezwykle ważna jest również analiza historii serwisowej pojazdu – regularne wymiany oleju o odpowiedniej specyfikacji są kluczowe dla żywotności turbosprężarki. Jeśli to możliwe, poproś o podłączenie auta do komputera diagnostycznego, aby sprawdzić parametry pracy turbiny i ewentualne błędy.

Przyszłość doładowania: czy Twin Scroll to rozwiązanie kompletne?

Patrząc w przyszłość motoryzacji, która coraz mocniej skłania się ku ekologii i elektryfikacji, pojawia się pytanie o rolę technologii Twin Scroll. Czy jest to rozwiązanie, które osiągnęło swój szczyt, czy też ma jeszcze potencjał do rozwoju i adaptacji w nowych realiach? Moim zdaniem, Twin Scroll ma przed sobą jeszcze wiele do zaoferowania.

Rola Twin Scroll w erze hybryd i coraz surowszych norm emisji spalin

W obliczu coraz bardziej rygorystycznych norm emisji spalin, silniki spalinowe muszą być maksymalnie efektywne. Twin Scroll, dzięki swojej zdolności do optymalizacji przepływu spalin i zwiększania sprawności, doskonale wpisuje się w ten trend. W układach hybrydowych, gdzie silnik spalinowy często włącza się i wyłącza, szybka reakcja Twin Scroll jest kluczowa. Pozwala na natychmiastowe dostarczenie mocy po uruchomieniu silnika spalinowego, zapewniając płynne przejście między napędem elektrycznym a spalinowym, co jest niezwykle ważne dla komfortu jazdy i ogólnej efektywności układu hybrydowego.

Przeczytaj również: Łańcuch rozrządu - co ile wymiana? Mit o wieczności?

Czy połączenie Twin Scroll z elektrycznym wspomaganiem to kolejny krok w ewolucji?

Przyszłość doładowania może leżeć w połączeniu sprawdzonych technologii z nowymi innowacjami. Jednym z najbardziej obiecujących kierunków jest integracja Twin Scroll z elektrycznymi kompresorami lub elektrycznie wspomaganymi turbosprężarkami. Elektryczne wspomaganie mogłoby całkowicie wyeliminować resztkową turbodziurę, dostarczając natychmiastowe ciśnienie doładowania, zanim spaliny rozpędzą turbinę Twin Scroll do optymalnych obrotów. Takie rozwiązanie mogłoby zapewnić niezrównaną reakcję silnika, połączyć wysoką moc z niskim zużyciem paliwa i jeszcze bardziej zredukować emisję spalin, stanowiąc kolejny krok w ewolucji efektywnych i dynamicznych jednostek napędowych.
