Najważniejsze informacje o systemie OBD
- OBD to pokładowy system diagnostyczny, który monitoruje głównie pracę silnika i układy wpływające na emisję spalin.
- Najczęściej pierwszym sygnałem problemu jest kontrolka MIL, znana kierowcom jako check engine.
- Sam kod usterki nie mówi wszystkiego, ale mocno zawęża obszar poszukiwań.
- Standardowe złącze diagnostyczne ma 16 pinów i zwykle znajduje się pod deską rozdzielczą po stronie kierowcy.
- Po skasowaniu błędów monitory gotowości mogą wrócić do stanu „niegotowe”, więc brak kontrolki nie zawsze oznacza, że problem zniknął.
- OBD nie zastępuje mechanika, gdy usterka jest mechaniczna, elektryczna albo dotyczy elementów spoza monitorowanego zakresu.
Czym jest OBD i po co powstał
OBD, czyli On-Board Diagnostics, to pokładowy system diagnostyczny w samochodzie. Jego zadanie nie polega na naprawianiu auta, tylko na wykrywaniu odchyleń w pracy silnika, układu paliwowego, zapłonu, katalizatora, sond lambda, układu EVAP i innych elementów wpływających na emisję. Jeśli komputer zauważy problem, zapisuje kod usterki i może włączyć kontrolkę MIL, czyli lampkę ostrzegawczą znaną jako check engine.
Najważniejsze jest to, że OBD działa jak wczesne ostrzeganie. Nie czeka, aż samochód całkiem przestanie jechać. Potrafi zarejestrować problem wtedy, gdy objawy są jeszcze lekkie albo wręcz niewyczuwalne dla kierowcy. Dzięki temu diagnostyka zaczyna się od danych, a nie od zgadywania. I właśnie to prowadzi do pytania, jak ten system komunikuje się z autem na co dzień.
Jak działa system OBD w aucie
Najprościej patrzeć na OBD jak na sieć czujników, sterowników i reguł, które cały czas porównują dane z normą. Gdy któryś parametr wychodzi poza dopuszczalny zakres, sterownik zapisuje diagnostic trouble code (DTC), czyli kod usterki. Często zapisuje też tzw. freeze frame, czyli „zamrożony” zestaw danych z chwili wykrycia problemu: obroty, temperaturę, obciążenie, korekty paliwowe i inne parametry, które później pomagają odtworzyć sytuację.

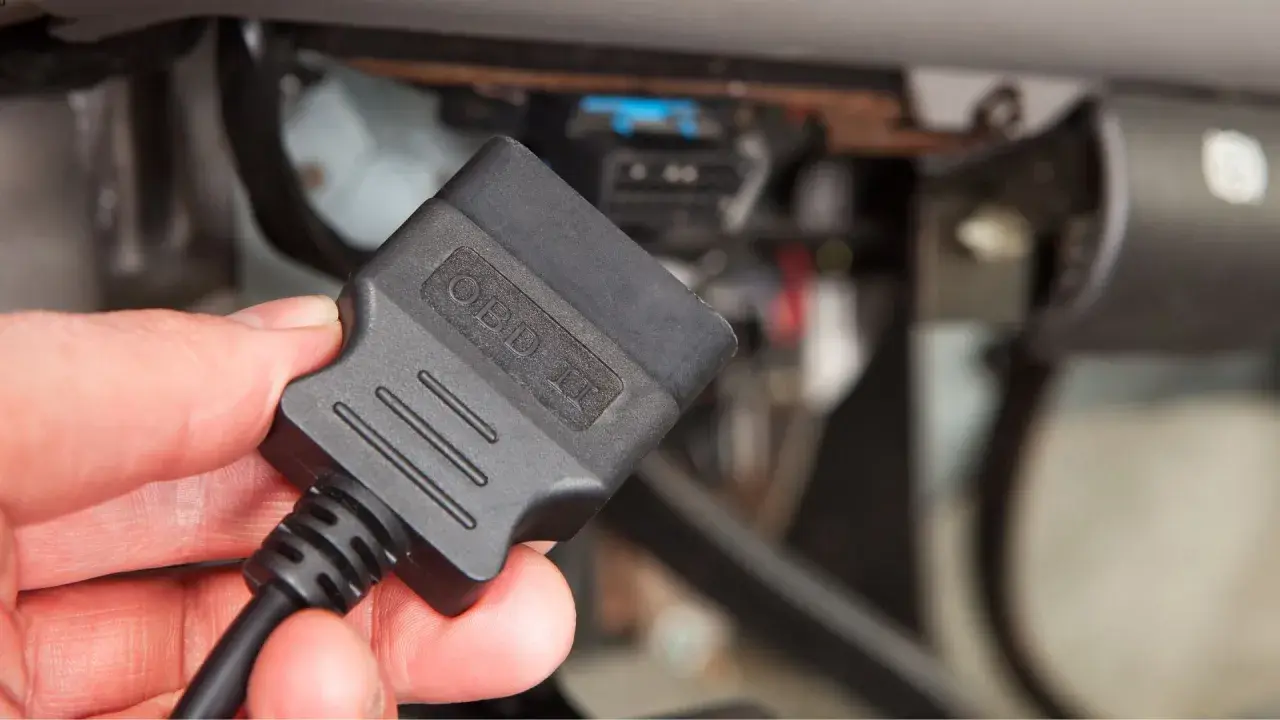

W samochodach osobowych spotkasz zwykle 16-pinowe złącze diagnostyczne pod deską rozdzielczą, najczęściej po stronie kierowcy. To przez nie podłącza się prosty czytnik albo bardziej rozbudowany tester warsztatowy. Sam port jest tylko bramą komunikacyjną; prawdziwa wartość kryje się w tym, co komputer potrafi przez niego pokazać. Ja w praktyce zawsze zaczynam właśnie od odczytu danych, bo nawet krótka lista parametrów potrafi skrócić diagnostykę o połowę.
| Element | Rola w systemie | Dlaczego jest ważny |
|---|---|---|
| Sterownik silnika | Zbiera sygnały i porównuje je z zakresem pracy | To on najczęściej wykrywa usterkę i zapisuje kod |
| Czujniki | Mierzą temperaturę, skład spalin, ciśnienie, przepływ i inne parametry | Bez ich danych OBD nie ma czego oceniać |
| Kod DTC | Opisuje rodzaj wykrytej nieprawidłowości | Zawęża obszar poszukiwań, ale nie jest gotową naprawą |
| Kontrolka MIL | Informuje kierowcę, że system wykrył problem | To najczęstszy sygnał, że trzeba odczytać błędy |
| Monitory gotowości | Sprawdzają, czy autotesty układów zostały wykonane | Po skasowaniu błędów mogą wymagać ponownej jazdy |
Gdy już wiemy, jak system zbiera dane, warto przejść do tego, jak czytać kontrolki i kody bez nadinterpretacji.
Jak odczytywać kody i kontrolki bez zgadywania
Sam kod nie jest diagnozą końcową. To raczej punkt startu. Ja zaczynam od ustalenia, czy auto pokazuje tylko kontrolkę, czy pojawiły się też objawy: nierówna praca, spadek mocy, zwiększone spalanie, szarpanie albo wentylator pracujący bez wyraźnej przyczyny. Dopiero potem patrzę na kod i dane towarzyszące.
Najczęściej spotkasz kody z czterech rodzin. W praktyce oznaczają one różne obszary auta, ale nie każdy prosty czytnik pokaże wszystkie z nich w pełnym zakresie.
| Rodzina kodu | Co oznacza | Jak to czytać w praktyce |
|---|---|---|
| P | Układ napędowy | Najważniejsza grupa w OBD, zwykle silnik, zapłon, paliwo, emisja i skrzynia |
| C | Podwozie | Dotyczy układów takich jak ABS, ESP czy elementy podwozia, zależnie od auta i testera |
| B | Nadwozie | Może obejmować centralny zamek, komfort, poduszki powietrzne i inne moduły nadwozia |
| U | Komunikacja sieciowa | Wskazuje na problem z wymianą danych między sterownikami albo na przerwę w komunikacji |
Ważna jest też różnica między kodem oczekującym, zapisanym i trwałym. Pending pojawia się zwykle po pierwszym wykryciu anomalii, stored oznacza potwierdzony błąd, a permanent nie znika po zwykłym skasowaniu kodów, dopóki sterownik sam nie uzna, że usterka została usunięta. To dlatego samo „wyczyszczenie błędu” bywa tylko kosmetyką.
Jeśli kontrolka miga, traktuję to jako sygnał ostrzegawczy wyższego stopnia i nie przeciągam jazdy. W wielu autach migająca MIL oznacza problem, który może szybko uszkodzić katalizator albo pogłębić uszkodzenie silnika. Jeśli świeci stale, usterka bywa mniej nagła, ale nadal wymaga diagnostyki. Po takim rozróżnieniu łatwiej przejść do konkretnego działania.
Co zrobić, gdy zapali się kontrolka silnika
Największy błąd to kasowanie błędu bez zapisania kodu. Wtedy tracisz freeze frame i często właśnie najcenniejszą wskazówkę. Ja zawsze wolę najpierw odczytać dane, a dopiero potem decydować, czy problem da się usunąć od ręki, czy trzeba szukać głębiej.
- Sprawdź, jak zachowuje się auto: czy pracuje równo, czy nie traci mocy, czy nie pojawia się zapach paliwa, dym, metaliczne stuki albo przegrzewanie.
- Jeśli kontrolka miga, jedź ostrożnie i nie obciążaj silnika. Gdy objawy są wyraźne, zatrzymaj się bezpiecznie i nie forsuj dalszej jazdy.
- Odczytaj kody i dane zamrożone, zamiast od razu je usuwać.
- Porównaj kod z objawami. Inaczej wygląda błąd wypadania zapłonu, a inaczej pojedyncza nieprawidłowość czujnika temperatury.
- Usuń przyczynę, a nie tylko komunikat na desce. W przeciwnym razie kontrolka wróci.
W praktyce po samym skasowaniu lampka może wrócić po kilku minutach albo dopiero po kolejnej jeździe. To normalne, bo system musi ponownie sprawdzić monitorowane układy. Po naprawie warto też wykonać zwykły przejazd w mieście i poza nim, żeby monitory mogły się ponownie ustawić jako gotowe. I tu dochodzimy do ograniczeń, które często są ważniejsze niż sam numer błędu.
Czego OBD nie powie i gdzie zaczynają się ograniczenia
OBD nie widzi wszystkiego. Jeśli problem nie wpływa na monitorowane parametry, sterownik może go nie zarejestrować. Dlatego pęknięta szyba, zużyte wycieraczki, luzy zawieszenia, tarcze hamulcowe czy korozja elementów nadwozia nie będą „czytane” przez OBD, chyba że dany model ma dodatkowy moduł diagnostyczny i tester potrafi się do niego podłączyć. To ważne zwłaszcza wtedy, gdy ktoś zakłada, że jeden skaner rozwiąże każdy problem w samochodzie.
Ograniczenia widać też w samych urządzeniach. Prosty interfejs pokaże podstawowe kody i kilka parametrów, ale nie zawsze odczyta dane z wszystkich modułów. Z kolei lepszy tester pozwala wejść głębiej: zobaczyć live data, testy elementów wykonawczych, historię usterek i status monitorów. W praktyce różnica bywa ogromna.
| Typ narzędzia | Co zwykle potrafi | Największe ograniczenie |
|---|---|---|
| Prosty czytnik OBD | Odczyt i kasowanie podstawowych kodów, czasem kilka parametrów na żywo | Niska głębokość diagnostyki i ograniczony dostęp do modułów |
| Adapter Bluetooth lub Wi-Fi z aplikacją | Wygodny podgląd danych, podstawowe wykresy, monitor gotowości | Jakość zależy od adaptera i aplikacji, a tanie modele bywają niestabilne |
| Tester warsztatowy | Głębsza diagnostyka, adaptacje, testy elementów i szerszy dostęp do sterowników | Wymaga wiedzy, doświadczenia i zwykle większego budżetu |
Do tego dochodzą fałszywe tropy. Słaby akumulator, wilgoć po myciu komory silnika, źle założona kostka albo nieszczelność po naprawie potrafią wywołać kod, który wygląda groźnie, a w rzeczywistości jest skutkiem ubocznym innego problemu. Dlatego sam numer błędu zawsze traktuję jako wskazówkę, nie wyrok. Ostatnia rzecz, o której łatwo zapomnieć, to gotowość monitorów i to, jak wpływa ona na diagnostykę po naprawie.
Dlaczego OBD przydaje się też po naprawie i przed badaniem
Po skasowaniu kodów, odłączeniu akumulatora albo aktualizacji sterownika monitory gotowości mogą wrócić do stanu „niegotowe”. To znaczy, że auto jeszcze nie zakończyło wszystkich autotestów. I właśnie dlatego brak świecącej kontrolki nie zawsze oznacza, że wszystko jest już domknięte. Jeśli ktoś sprzedaje samochód albo przygotowuje go do badania emisji, ten status ma znaczenie.
W praktyce po naprawie warto dać autu trochę normalnej jazdy, a nie tylko kilka minut pracy na postoju. Część monitorów uruchamia się w ruchu miejskim, część przy stałej prędkości, a część po cyklu przyspieszania i hamowania silnikiem. Nie ma jednego uniwersalnego scenariusza dla wszystkich modeli, dlatego najlepsza metoda to spokojna, różnorodna jazda i ponowny odczyt danych po kilku przejazdach.
Jeśli miałbym sprowadzić temat do jednej zasady, powiedziałbym tak: OBD jest świetnym filtrem pierwszego kontaktu, ale nie zastępuje diagnozy. Najwięcej daje wtedy, gdy odczytujesz kod, patrzysz na dane z chwili błędu i łączysz je z objawami auta. Właśnie w ten sposób system oszczędza czas, pieniądze i niepotrzebne części wymieniane „na próbę”.
