Sprzęgło elektromagnetyczne kompresora to detal, który potrafi unieruchomić całą klimatyzację, ale równie często jest tylko skutkiem innej usterki: niskiego poziomu czynnika, złego ciśnienia albo problemu z zasilaniem. Pokażę, jak sprawdzić sprzęgło klimatyzacji bez zgadywania, jak odróżnić awarię cewki od kłopotów z olejem lub osuszaczem i kiedy naprawa samego sprzęgła ma jeszcze sens.
Najkrótsza droga do trafnej diagnozy
- Najpierw sprawdź zasilanie cewki, a dopiero potem samą mechanikę sprzęgła.
- Typowy zakres oporności cewki to około 3,0-5,0 Ω, ale zawsze liczy się też specyfikacja konkretnego kompresora.
- Szczelina robocza sprzęgła ma znaczenie; zbyt duża może uniemożliwić załączenie, zbyt mała powoduje tarcie i grzanie.
- Nieprawidłowy olej, zbyt mała ilość czynnika lub zapchany osuszacz potrafią udawać awarię sprzęgła.
- Hałas łożyska, zapach spalenizny albo opiłki zwykle oznaczają, że nie wystarczy sama kosmetyczna naprawa.
- Jeżeli układ był niedawno otwierany, sprawdź też, czy użyto właściwego oleju i czy wykonano poprawne odpowietrzenie oraz obsługę filtra-osuszacza.
Czym jest sprzęgło elektromagnetyczne i po czym poznać, że zaczyna szwankować
W klasycznym kompresorze z takim rozwiązaniem sprzęgło działa jak elektryczny przełącznik napędu. Gdy klimatyzacja dostaje sygnał do pracy, cewka elektromagnetyczna przyciąga tarczę dociskową do koła pasowego i sprężarka zaczyna tłoczyć czynnik. Gdy napięcie znika, napęd się rozłącza.
W praktyce usterka najczęściej daje się poznać bardzo prosto: klimatyzacja przestaje chłodzić, słychać jedynie kliknięcie bez realnego załączenia, sprzęgło łapie na moment i puszcza albo pojawia się pisk, szum lub chrobot z okolicy kompresora. Czasem objawem jest też szybkie cykliczne włączanie i wyłączanie, ale tego nie wolno od razu przypisywać samemu sprzęgłu, bo równie dobrze winne mogą być ciśnienie w układzie, czujnik ciśnienia albo sterowanie z ECU.
Ważne zastrzeżenie: nie każdy kompresor ma dokładnie taki sam układ pracy. W części aut zastosowano rozwiązania, w których diagnoza przebiega inaczej, dlatego zawsze patrzę najpierw na konkretny typ sprężarki, a nie na sam model samochodu. To prowadzi mnie do prostego testu, który można wykonać bez demontażu.

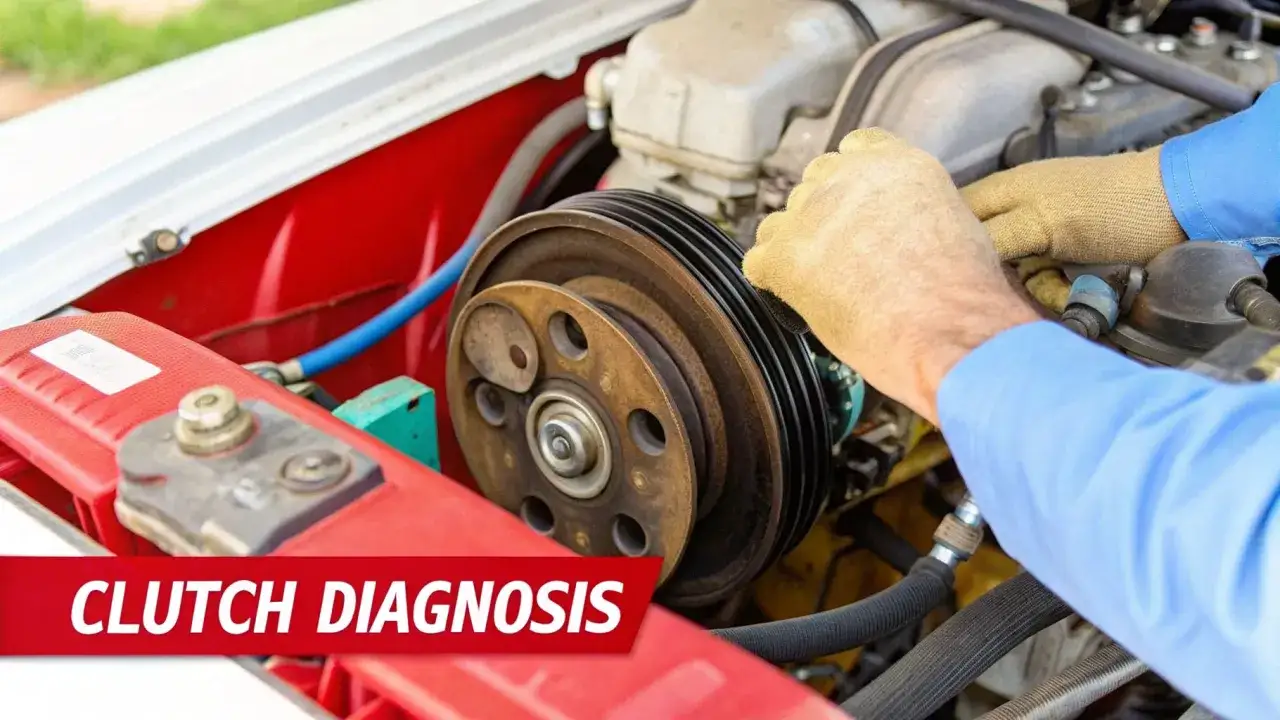

Jak sprawdzić sprzęgło klimatyzacji krok po kroku
Ja zaczynam od rzeczy najprostszych, bo one najszybciej pokazują, czy problem jest elektryczny, mechaniczny, czy leży gdzieś pośrodku. Przy pracy zachowuję ostrożność przy pasku osprzętu i wentylatorach, a do pomiarów używam zwykłego multimetru oraz szczelinomierza.
- Sprawdź bezpiecznik, przekaźnik i wtyczkę cewki. Jeśli tu jest przerwa, sprzęgło nie dostanie zasilania nawet wtedy, gdy mechanicznie jest sprawne.
- Uruchom silnik i włącz klimatyzację na maksimum. Obserwuj, czy środek koła pasowego kompresora zaczyna obracać się razem z nim. Jeśli koło pracuje, a tarcza stoi, sprzęgło nie łapie.
- Zmierz oporność cewki po odpięciu wtyczki. To jeden z najważniejszych testów. W wielu sprzęgłach wynik w okolicach 3,0-5,0 Ω mieści się w typowym zakresie, ale zawsze porównuj go z dokumentacją konkretnego kompresora.
- Sprawdź napięcie na cewce przy włączonej klimie. Jeśli napięcie jest obecne, a sprzęgło nie pracuje, szukam dalej po stronie samej cewki, szczeliny albo zużycia tarczy.
- Zmierz szczelinę roboczą szczelinomierzem. Zbyt duży luz to częsta przyczyna braku załączenia; zbyt mały powoduje tarcie i grzanie.
- Posłuchaj łożyska koła pasowego. Szum lub chrobot przy wyłączonej klimatyzacji często wskazuje, że problem nie ogranicza się do samej cewki.
Przy pomiarze napięcia patrzę też, czy instalacja podaje wartość zbliżoną do napięcia ładowania. Jeśli na cewce brakuje zasilania, nie ma sensu od razu wymieniać sprzęgła. Lepiej wrócić o krok wcześniej i sprawdzić sterowanie, masę oraz warunki pracy układu. Po tym teście da się już sensownie odczytać, co właściwie uszkodziło układ.
Jak odczytać wyniki pomiarów bez zgadywania
W diagnostyce sprzęgła najgorsze jest działanie na skróty. Sam pomiar oporności niczego jeszcze nie przesądza, bo cewka może mieć poprawny wynik na mierniku, a mimo to nie załączać się pod obciążeniem. Dlatego wynik zawsze zestawiam z napięciem, szczeliną i zachowaniem układu po uruchomieniu klimatyzacji.
| Wynik testu | Co to zwykle oznacza | Co sprawdzić dalej |
|---|---|---|
| Brak napięcia na cewce po włączeniu klimatyzacji | Problem z bezpiecznikiem, przekaźnikiem, presostatem, masą albo sterowaniem | Instalację elektryczną i sygnał żądania chłodzenia |
| Oporność wyraźnie poza zakresem lub przerwa w obwodzie | Cewka jest uszkodzona | Wymianę cewki lub całego zespołu, zależnie od konstrukcji kompresora |
| Napięcie jest, oporność wygląda poprawnie, a sprzęgło nie ciągnie | Za duża szczelina, zużyta tarcza, słaby styk lub przegrzanie | Szczelinę roboczą, stan tarczy i powierzchni ciernych |
| Sprzęgło załącza się i odpuszcza bardzo szybko | Układ może się chronić przed złym ciśnieniem albo przegrzaniem | Ilość czynnika, pracę skraplacza, osuszacza i sygnały czujników |
| Pojawia się szum, chrobot lub pisk | Łożysko koła pasowego albo pasek osprzętu pracuje nieprawidłowo | Stan łożyska, napinacza i osiowość pracy koła |
Najważniejszy wniosek jest prosty: poprawny odczyt miernika nie zawsze oznacza poprawną pracę całego sprzęgła. Jeśli napięcie dochodzi, a kompresor nadal nie reaguje, nie kończę diagnozy na samym multimetrze. Wtedy przechodzę do czynników eksploatacyjnych, bo właśnie tam często kryje się prawdziwy problem.
Olej, filtr i ciśnienie w układzie mogą udawać awarię sprzęgła
To jest ten fragment, który wielu kierowców pomija, a potem wraca do warsztatu z tym samym problemem. Sprzęgło kompresora nie pracuje w próżni, tylko w układzie, w którym znaczenie mają czynnik chłodniczy, olej, osuszacz i ciśnienie po obu stronach obiegu. Jeżeli którykolwiek z tych elementów jest źle dobrany albo zużyty, sprzęgło może zostać niesłusznie oskarżone o awarię.
Najczęstsze kłopoty, które widzę w praktyce, to:
- zbyt mała ilość czynnika - układ może zbyt szybko odcinać kompresor albo w ogóle nie pozwolić mu wejść w pracę;
- zbyt duża ilość czynnika - rośnie ciśnienie, układ zaczyna się bronić, a chłodzenie i praca sprzęgła stają się niestabilne;
- zły typ oleju lub zła jego ilość - kompresor pracuje ciężej, częściej się grzeje, a sprzęgło może się ślizgać lub rozłączać;
- niedrożny skraplacz albo zużyty filtr-osuszacz - rośnie obciążenie całego układu i sprężarka nie pracuje tak, jak powinna.
Przy naprawach klimatyzacji szczególnie uczulam na „dobijanie” układu bez kontroli oleju i bez sprawdzenia stanu wnętrza instalacji. To prosty sposób, żeby tymczasowo poprawić komfort, a później doprowadzić do zatarcia sprężarki albo przegrzania sprzęgła. Jeśli układ był otwierany, filtr-osuszacz i jakość napełnienia nie są dodatkiem do naprawy, tylko jej częścią.
W praktyce to właśnie stan płynów i filtrów bardzo często tłumaczy, dlaczego sprzęgło odmawia współpracy mimo poprawnego zasilania. Z tego punktu łatwo już przejść do decyzji, czy naprawiać samo sprzęgło, czy szukać usterki głębiej.
Kiedy naprawa samego sprzęgła ma sens, a kiedy trzeba iść dalej
Jeżeli uszkodzona jest wyłącznie cewka, tarcza albo luz roboczy wyszedł poza zakres, naprawa sprzęgła bywa rozsądna i ekonomiczna. Inaczej podchodzę do sytuacji, w której słychać łożysko, widać przegrzanie albo na elementach są ślady przypalenia. Wtedy często nie ma sensu kończyć na samym sprzęgle, bo problem już obejmuje większą część kompresora.
Najprościej patrzeć na to tak:
- uszkodzona cewka, reszta bez śladów przegrzania - naprawa sprzęgła ma sens;
- zużyte łożysko koła pasowego - warto działać szybko, bo pasek osprzętu może nie wytrzymać;
- ślady opiłków, przypalenia lub zatarcia - to już nie jest problem tylko sprzęgła, ale całego kompresora;
- układ po naprawie nadal nie wytwarza właściwych ciśnień - trzeba wrócić do diagnostyki kompresji i obiegu czynnika.

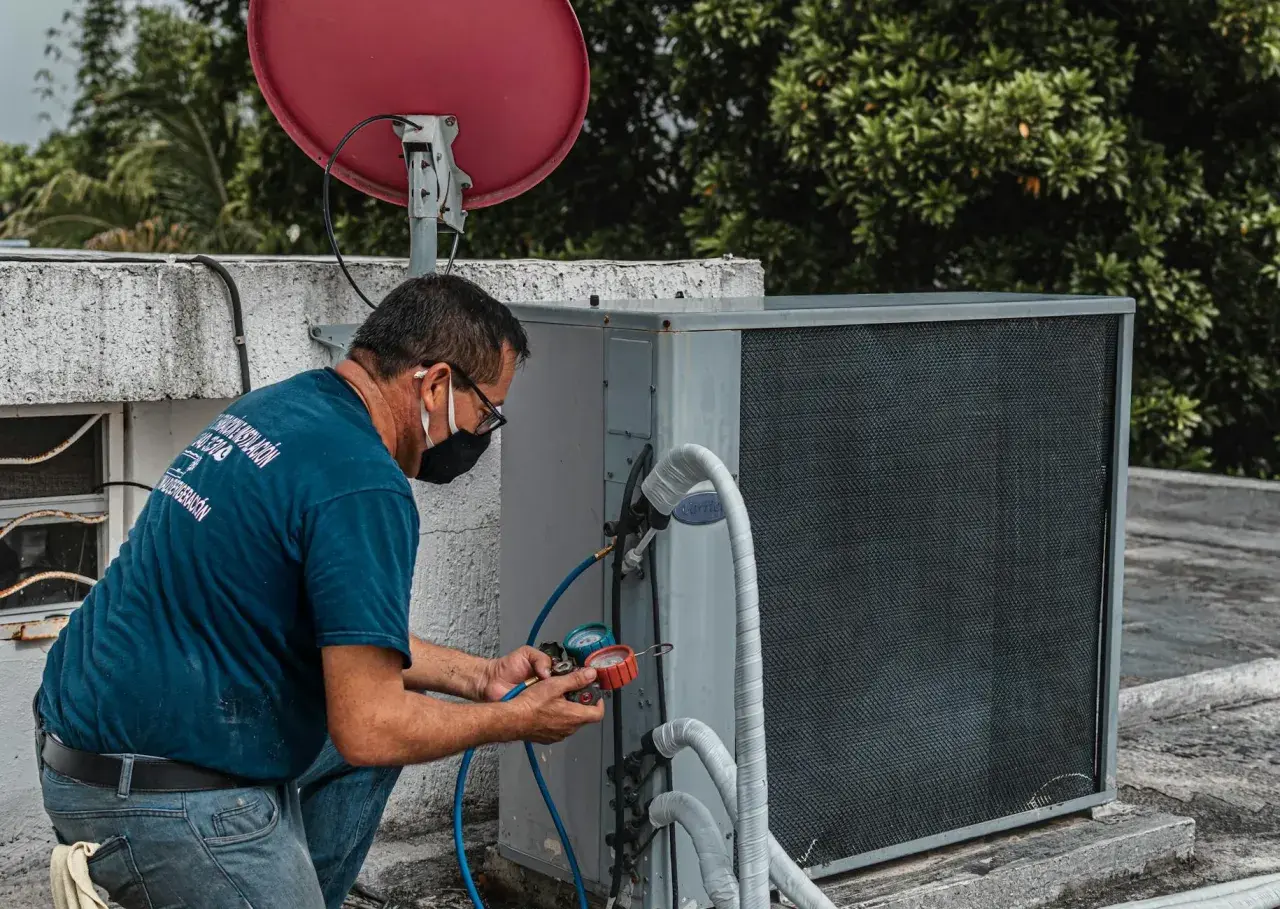

Tu przydaje się też szybka kontrola ciśnień manometrami. Jeżeli po włączeniu klimatyzacji po stronie niskiej ciśnienie nie spada, a po stronie wysokiej nie rośnie tak, jak powinno, to nawet nowe sprzęgło nie rozwiąże problemu. W takich przypadkach częściej opłaca się zająć sprężarką, usunąć przyczynę przegrzewania i dopiero potem wracać do samego sprzęgła.
W skrócie: naprawiam sprzęgło wtedy, gdy jest ono rzeczywistą przyczyną awarii, a nie tylko widocznym objawem. To odróżnienie oszczędza pieniądze i zapobiega powtarzaniu tej samej usterki po kilku tygodniach.
Błędy, które najczęściej psują diagnozę
W tej części zwykle wychodzą wszystkie skróty myślowe. Najczęstszy błąd to uznanie, że skoro sprężarka nie startuje, to winne jest od razu sprzęgło. Drugi błąd jest odwrotny: ktoś patrzy tylko na dźwięk i uznaje, że skoro coś kliknęło, układ działa. Ani jedno, ani drugie nie daje pewnej diagnozy.
- Pomiar oporu bez odłączenia wtyczki - wynik potrafi być mylący.
- Ignorowanie masy i napięcia ładowania - słabe uziemienie potrafi powodować poślizg i grzanie sprzęgła.
- Testowanie tylko na postoju - niektóre usterki wychodzą dopiero pod obciążeniem i przy realnym zapotrzebowaniu na chłodzenie.
- Wymiana części bez kontroli układu - nowa cewka nie naprawi złego oleju, zbyt małej ilości czynnika ani zapchanego osuszacza.
- Brak kontroli szczeliny roboczej - sprzęgło może mieć dobry miernikowy wynik, a i tak nie łapać z powodu zbyt dużego luzu.
Jeżeli miałbym wskazać jedną rzecz, która najbardziej psuje diagnozę, wybrałbym pośpiech. Sprzęgło klimatyzacji jest elementem prostym, ale działa w układzie, który potrafi maskować przyczynę problemu. Dlatego zawsze kończę analizę krótką notatką z objawów, bo ta informacja później bardzo pomaga przy serwisie.
Co zapisać przed wizytą w serwisie klimatyzacji
Jeżeli nie planujesz naprawy samodzielnie, przygotuj serwisowi kilka konkretów. Zamiast opisu w stylu „klima nie działa”, lepiej podać, kiedy problem występuje, czy kompresor w ogóle się załącza i czy pojawiają się jakieś dźwięki. To skraca diagnostykę i zmniejsza ryzyko wymiany nie tej części, co trzeba.
- czy klimatyzacja przestała chłodzić nagle, czy wydajność spadała stopniowo;
- czy sprzęgło klika, łapie, puszcza, czy nie reaguje w ogóle;
- czy słychać szum łożyska, pisk paska albo metaliczny chrobot;
- kiedy ostatnio był robiony serwis układu i czy układ był otwierany;
- czy po wcześniejszej naprawie uzupełniano także olej, a nie tylko czynnik;
- czy problem pojawia się na zimnym silniku, po rozgrzaniu, czy tylko w upał.
Jeśli zbierzesz te informacje wcześniej, łatwiej będzie odróżnić usterkę cewki od problemu z ciśnieniem, olejem albo osuszaczem. I właśnie tak podchodzę do tematu w praktyce: najpierw logika układu, potem pomiar, na końcu wymiana części. Dzięki temu sprawdzenie sprzęgła klimatyzacji przestaje być zgadywanką, a staje się normalną, uporządkowaną diagnostyką.
