Układ hamulca postojowego jest prosty tylko z pozoru. Gdy rozpisze się go na elementy, od razu widać, gdzie idzie siła z kabiny, co odpowiada za dociśnięcie tylnych kół i dlaczego jedna zacinająca się linka potrafi zepsuć cały efekt. W tym tekście pokazuję schemat działania hamulca ręcznego, różnice między wersją mechaniczną i elektryczną oraz to, jak rozpoznać typowe awarie bez zgadywania.
Najkrócej: jak czytać schemat hamulca postojowego
- W klasycznym układzie siła z dźwigni lub przycisku trafia przez linkę albo siłownik do tylnych hamulców.
- Najczęściej spotkasz dwa rozwiązania: mechaniczne na linkę i elektryczne EPB.
- Objawy zużycia to za wysoki skok dźwigni, słabe trzymanie, blokowanie jednego koła i korozja linek.
- W autach z tylnymi tarczami hamulec postojowy działa zwykle przez zacisk, a w części konstrukcji przez osobny bęben wewnątrz tarczy.
- Przy EPB bez trybu serwisowego i diagnostyki łatwo uszkodzić zacisk albo rozjechać nastawy.
- Regulacja ma sens tylko wtedy, gdy osprzęt nie jest zapieczony i okładziny mają jeszcze zapas.

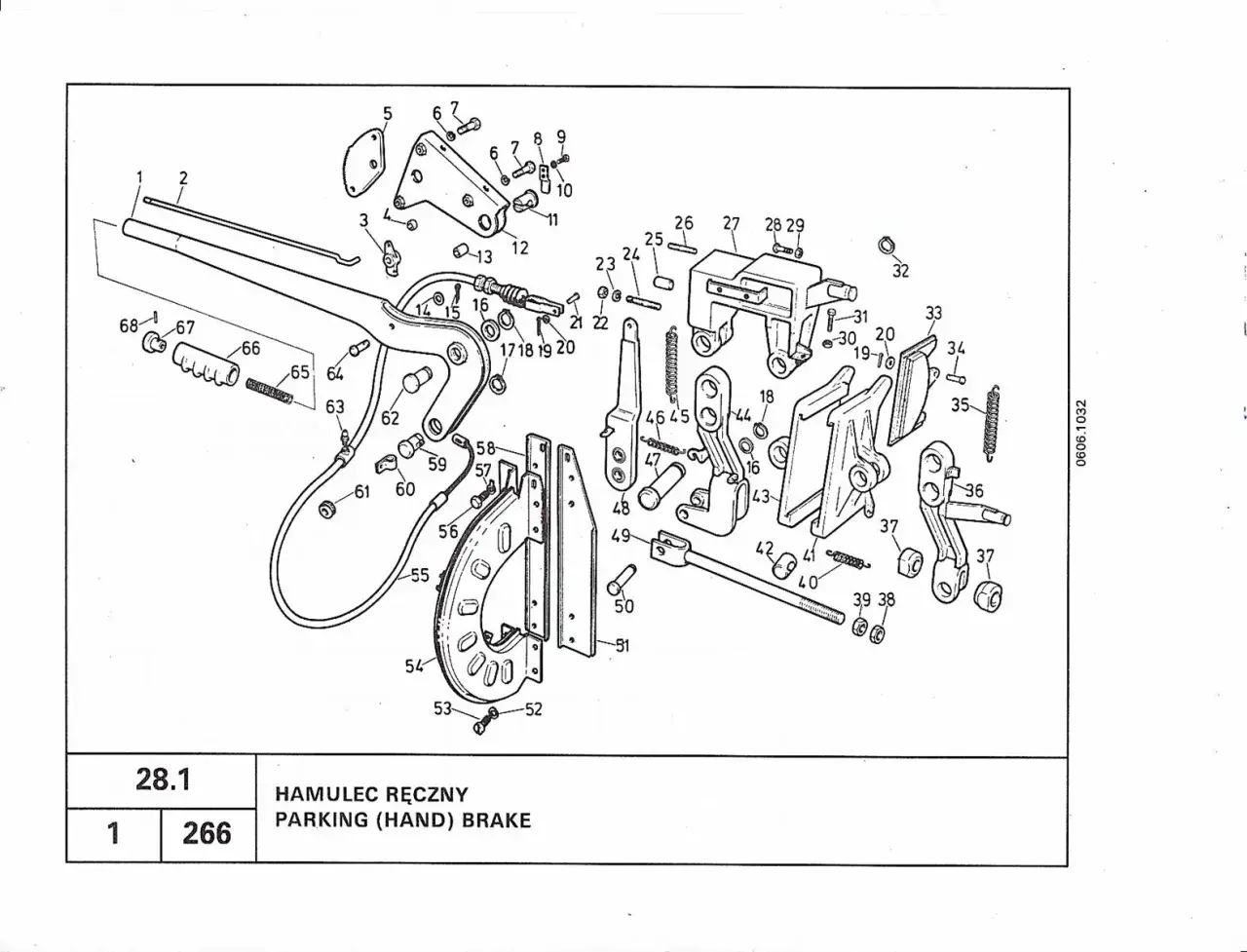

Jak wygląda schemat hamulca ręcznego w praktyce
W uproszczeniu to układ, który zaczyna się w kabinie, a kończy na tylnych kołach. Kierowca uruchamia dźwignię albo przycisk, dalej siła idzie mechanicznie lub elektrycznie do tylnego mechanizmu hamulcowego, a ten unieruchamia auto bez udziału podstawowego obwodu hydraulicznego.
Jeśli rozrysowuję taki układ dla siebie, patrzę na niego jak na prosty łańcuch: sterowanie w kabinie, przeniesienie siły, mechanizm przy kole, efekt na osi tylnej. To właśnie ten porządek pomaga odróżnić drobną regulację od poważniejszej awarii.
| Element | Rola | Co warto zapamiętać |
|---|---|---|
| Dźwignia lub przycisk | Uruchamia układ | To tutaj zaczyna się cały proces w kabinie. |
| Zapadka albo sterownik | Utrzymuje pozycję i wysyła sygnał | W mechanice blokuje dźwignię, w EPB przekazuje polecenie do modułu. |
| Linka lub siłownik | Przenosi ruch na tył auta | W klasycznej wersji to część najczęściej korodująca i rozciągająca się z czasem. |
| Rozdzielacz siły | Wyrównuje naciąg obu stron | Gdy się zapiecze, jedno koło może trzymać słabiej niż drugie. |
| Mechanizm przy kole | Dociska szczęki albo klocki | Tu powstaje realna siła hamująca. |
| Sprężyny powrotne | Cofają układ po zwolnieniu | Bez nich hamulec nie odbija prawidłowo. |
W większości aut hamulec postojowy działa tylko na oś tylną. To nie przypadek: przednie koła muszą zachować możliwie dobrą sterowność, a tylna oś najlepiej znosi unieruchomienie pojazdu na postoju. Z takiego układu łatwo przejść do samej kolejności działania, bo to właśnie ona pokazuje, skąd biorą się typowe usterki.
Jak pracuje klasyczny hamulec na linkę
W wersji mechanicznej wszystko opiera się na prostym przeniesieniu siły. Pociągam dźwignię, zapadka utrzymuje jej pozycję, linka naciąga mechanizm przy tylnym kole i dopiero tam następuje faktyczne zablokowanie ruchu. Mechanika jest tu zaletą, ale też słabym punktem: jeśli jedna część zacznie pracować ciężej, cały układ traci skuteczność.
- Ruch w kabinie - dźwignia albo pedał uruchamia zapadkę i napina układ.
- Przeniesienie siły - linka lub zestaw linek prowadzi nacisk do tylnej osi.
- Wyrównanie obciążenia - rozdzielacz siły, czyli element zwany też equalizerem, rozprowadza naciąg na obie strony.
- Docisk przy kole - mechanizm w bębnie albo zacisku zamienia naciąg w realne hamowanie.
- Zwolnienie - po opuszczeniu dźwigni sprężyny i elementy powrotne cofają układ.
Gdy z tyłu są bębny
W układzie bębnowym hamulec postojowy działa na szczęki rozparte wewnątrz bębna. To rozwiązanie jest proste i skuteczne, bo szczęki mają własną powierzchnię cierną, a cały mechanizm dobrze znosi długie postoje. Problem zaczyna się wtedy, gdy auto jeździ mało albo wilgoć i korozja zapiekają mechanizm samoregulatora. Wtedy dźwignia może chodzić normalnie, a koła i tak nie będą trzymały jak trzeba.
Przeczytaj również: Wymiana sprężyny amortyzatora - Kiedy? Jak? Ile kosztuje?
Gdy z tyłu są tarcze
Przy tarczach spotykam dwa warianty. Pierwszy to dźwignia w zacisku, która mechanicznie dociska tłoczek i klocek. Drugi, częsty w wielu modelach, to osobny mini-bęben ukryty wewnątrz tarczy - układ znany jako „drum-in-hat”. Ten drugi wariant bywa lepszy przy postoju, ale jest bardziej upakowany i trudniejszy w serwisie, bo do regulacji trzeba rozumieć nie tylko zacisk, lecz także mały mechanizm wewnętrzny.
W praktyce różnica jest prosta: bęben lub osobna szczęka dają większą niezależność od klocków roboczych, a zacisk z funkcją postojową upraszcza konstrukcję, ale mocniej zależy od stanu prowadnic i tłoczka. To prowadzi do kolejnego pytania: co zmienia się w autach z elektrycznym hamulcem postojowym.
Czym różni się elektryczny hamulec postojowy od mechanicznego
W 2026 roku w nowych autach coraz częściej spotykam EPB, czyli elektryczny hamulec postojowy. Z punktu widzenia kierowcy jest wygodniejszy, bo uruchamia się przyciskiem i często współpracuje z funkcją auto-hold. Z punktu widzenia serwisu bywa jednak bardziej wymagający, bo zamiast zwykłej regulacji często potrzebuje diagnostyki, trybu serwisowego i kalibracji.
| Cecha | Układ mechaniczny | EPB |
|---|---|---|
| Sposób uruchomienia | Dźwignia, pedał lub cięgno | Przycisk i moduł sterujący |
| Przeniesienie siły | Linka i mechanizm przy kole | Silnik przy zacisku albo siłownik ciągnący linkę |
| Serwis | Najczęściej regulacja i smarowanie | Często potrzebny tester diagnostyczny i tryb serwisowy |
| Typowe problemy | Korozja linek, zapieczony mechanizm, zbyt duży luz | Błąd sterownika, słaby akumulator, uszkodzony siłownik lub kalibracja po wymianie części |
| Wygoda | Prosta obsługa, prostsza naprawa | Wyższy komfort i automatyka |
W dokumentacji Bosch dla zacisków APB wprost widać, że po obsłudze trzeba przejść przez tryb serwisowy i później wykonać kalibrację testerem. To ważny sygnał dla praktyki: przy EPB nie wystarczy „cofnąć tłoka na siłę”, bo łatwo uszkodzić mechanizm albo rozjechać nastawy. Jeśli akumulator jest słaby, układ też potrafi odmówić współpracy, więc diagnozę zawsze zaczynam od zasilania i błędów w sterowniku.
Ta różnica konstrukcyjna dobrze tłumaczy, dlaczego objawy awarii są podobne, ale ich przyczyna często siedzi w innym miejscu niż w klasycznym układzie na linkę.
Objawy, które najczęściej zdradzają problem
Ja najpierw patrzę nie na samą dźwignię, tylko na zachowanie całego auta. Jeśli ręczny działa nierówno, jedno koło grzeje się bardziej albo dźwignia musi iść podejrzanie wysoko, zwykle problem jest już w mechanice, a nie w samym ustawieniu. To właśnie takie objawy najczęściej pokazują, że schemat układu działa tylko na papierze.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Dźwignia idzie bardzo wysoko | Rozciągnięta linka, zużyte szczęki, zły luz | Regulację, stan okładzin i naciąg linek |
| Auto toczy się mimo zaciągnięcia | Zapieczony mechanizm albo zbyt mały docisk | Pracę dźwigni przy kole i stan sprężyn |
| Jedno tylne koło trzyma mocniej | Nierówna regulacja lub zapieczona linka | Equalizer, prowadzenie linek i zacisk po obu stronach |
| Kontrolka nie gaśnie | Problem z czujnikiem, modułem lub niedostateczne zwolnienie | Stan przycisku, czujnika i błędów zapisanych w sterowniku |
| Zapach spalenizny lub gorące felgi | Hamulec nie odbija | Czy koło po jeździe obraca się swobodnie |
Gdy objaw dotyczy tylko jednej strony, bardzo często problemem nie jest „cały hamulec ręczny”, lecz pojedyncza linka, zapieczone ramię w zacisku albo wyrobiony mechanizm powrotny. To cenna wskazówka, bo pozwala uniknąć wymiany wszystkich części po kolei. Zanim jednak cokolwiek wymienisz, warto przejść przez prostą diagnostykę.
Jak diagnozuję i reguluję ten układ bez zgadywania
W warsztacie zaczynam od rzeczy najtańszych i najłatwiejszych do potwierdzenia. W Polsce regulacja hamulca postojowego zaczyna się zwykle od około 40 zł, a wymiana linki kosztuje najczęściej od około 100 do 250 zł za sztukę. To nie są koszty stałe, ale dobrze pokazują skalę: drobna regulacja jest tania, natomiast zapieczony mechanizm, nowa linka i dodatkowa robocizna potrafią podnieść rachunek szybko i bez ostrzeżenia.
- Sprawdzam skok dźwigni lub reakcję przycisku - ruch ma być równy, bez przeskoków i bez wyraźnych zacięć.
- Oglądam linki i ich osłony - pęknięta osłona, rdza albo nierówny ruch to sygnał alarmowy.
- Kontroluję pracę mechanizmu przy kole - dźwignia w zacisku powinna wracać do końca, a szczęki nie mogą zostawać w pół drogi.
- Weryfikuję stan okładzin i prowadnic - zużyte szczęki, zapieczone prowadnice i brak smaru robią ogromną różnicę.
- Testuję auto na pochyłości - dopiero tutaj widać, czy hamulec naprawdę utrzymuje pojazd.
- Przy EPB uruchamiam tryb serwisowy - bez tego łatwo uszkodzić zacisk albo źle ustawić pozycję tłoka.
Jeżeli po regulacji sytuacja wraca po kilku dniach, nie szukałbym dalej winy w „słabej dźwigni”. Najczęściej winny jest zużyty element cierny, skorodowana linka albo mechanizm, który traci płynność ruchu po nagrzaniu i wystudzeniu. W przypadku EPB dochodzi jeszcze elektronika, więc diagnostyka błędów staje się obowiązkowa, a nie opcjonalna.
To ważne także dlatego, że nieprawidłowo działający hamulec postojowy potrafi po cichu niszczyć tarcze, klocki, szczęki i łożyska tylnej osi. Z zewnątrz wygląda jak drobiazg, ale po kilku tygodniach problem robi się już wyraźnie droższy.
Kiedy sama regulacja już nie wystarczy
Regulacja ma sens tylko wtedy, gdy układ dalej jest mechanicznie zdrowy. Jeśli linka chodzi ciężko, sprężyny nie cofają dźwigni, a zacisk trzyma mimo zwolnienia, dokładanie kolejnych obrotów śruby regulacyjnej niczego nie naprawi. Wtedy tylko maskujesz objaw, zamiast usuwać przyczynę.
- Linka ma wyraźną korozję albo pękniętą osłonę.
- Ramię przy zacisku nie wraca do końca po zwolnieniu.
- Szczęki lub klocki są zużyte nierówno.
- Mechanizm samoregulacji w bębnie zacina się po postoju.
- EPB zgłasza błąd po kalibracji albo nie kończy procedury serwisowej.
W takich przypadkach lepsza jest wymiana zużytego elementu niż walka ze skutkiem. Ja wolę poświęcić chwilę na dokładną ocenę osi tylnej, niż oddać auto z pozornie „dokręconym” ręcznym, który po pierwszym deszczu znów przestanie działać. Taka decyzja oszczędza czas, pieniądze i nerwy przy kolejnej wizycie.
Co z tego schematu warto zapamiętać przed naprawą
Najważniejsza rzecz jest prosta: hamulec postojowy nie jest osobnym światem, tylko końcówką całego tylnego układu hamulcowego. Jeśli coś nie działa, patrzę najpierw na drogę siły od kabiny do koła, a dopiero potem na samą dźwignię czy przycisk. To zwykle wystarcza, żeby odróżnić luz do regulacji od usterki, która wymaga części i rozbiórki.
- Mechaniczny układ na linkę jest prostszy, ale bardziej podatny na korozję i rozciągnięcie.
- EPB daje wygodę, ale wymaga zasilania, diagnostyki i często kalibracji.
- Nierówne trzymanie jednej strony zwykle oznacza problem lokalny, nie globalny.
- Jeśli mechanizm nie odbija, nie warto ratować go samą regulacją.
Jeżeli mam doradzić jedną rzecz na koniec, to tę: zanim zamówisz części, poproś o ocenę całej tylnej osi, a nie tylko samego ręcznego. W dobrze opisanym schemacie od razu widać, że drobna usterka w jednym miejscu potrafi zablokować cały układ, a poprawna diagnoza zaczyna się od zrozumienia przebiegu siły, nie od zgadywania.
