Gdy zapala się kontrolka TPMS albo planujesz wymianę opon, naturalnie pojawia się pytanie, gdzie właściwie znajduje się element odpowiedzialny za pomiar. W samochodach z bezpośrednim monitoringiem czujnik siedzi wewnątrz koła, najczęściej przy wentylu, ale nie każdy system ma osobny sensor w oponie. Wyjaśniam, jak rozpoznać oba rozwiązania, czego pilnować podczas wymiany ogumienia i ile może kosztować obsługa.
Najważniejsze informacje o umiejscowieniu czujników TPMS
- Bezpośredni TPMS ma czujnik wewnątrz felgi, zwykle zintegrowany z wentylem.
- Pośredni TPMS nie ma sensora w oponie, ponieważ korzysta z czujników ABS.
- Moduł bezpośredni znajduje się od wewnętrznej strony obręczy, więc nie widać go po zdjęciu koła z samochodu.
- Nieumiejętne zdejmowanie opony może uszkodzić czujnik lub jego zawór.
- Po wymianie elementu często potrzebna jest adaptacja albo programowanie w sterowniku auta.
Gdzie są czujniki ciśnienia w oponach w praktyce

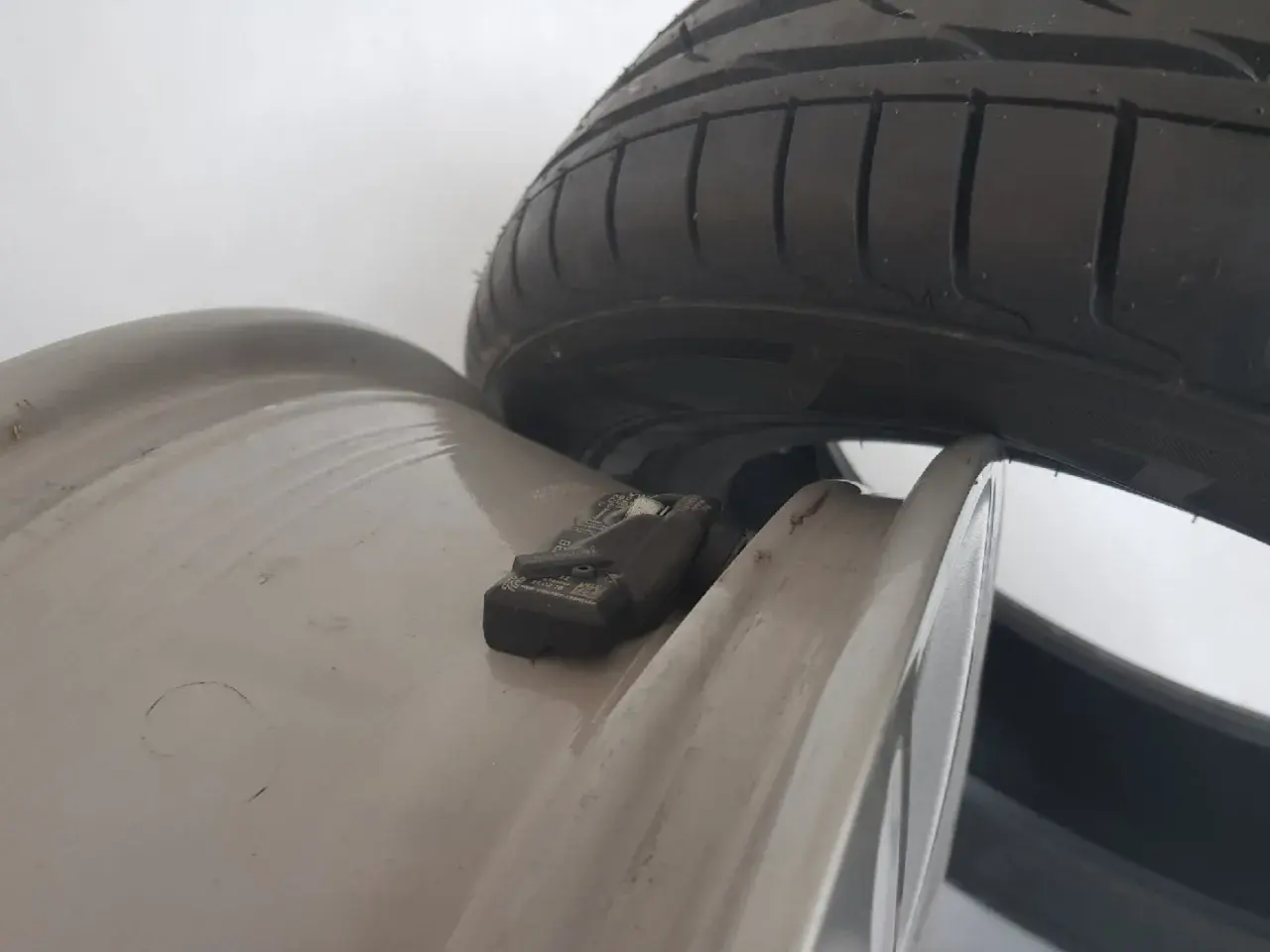

W samochodzie z bezpośrednim systemem TPMS czujnik znajduje się wewnątrz koła, po wewnętrznej stronie felgi. Najczęściej jest przykręcony do metalowego wentyla, który przechodzi przez otwór w obręczy. Z zewnątrz kierowca widzi więc przede wszystkim wentyl, natomiast właściwy moduł pomiarowy pozostaje ukryty pod oponą.
Taki element mierzy ciśnienie, a często również temperaturę powietrza. Dane są przesyłane drogą radiową do sterownika samochodu, dlatego auto może pokazywać wartości dla poszczególnych kół, a nie tylko ostrzegać o ogólnym spadku ciśnienia.
Najczęstsze rozwiązanie z czujnikiem przy wentylu

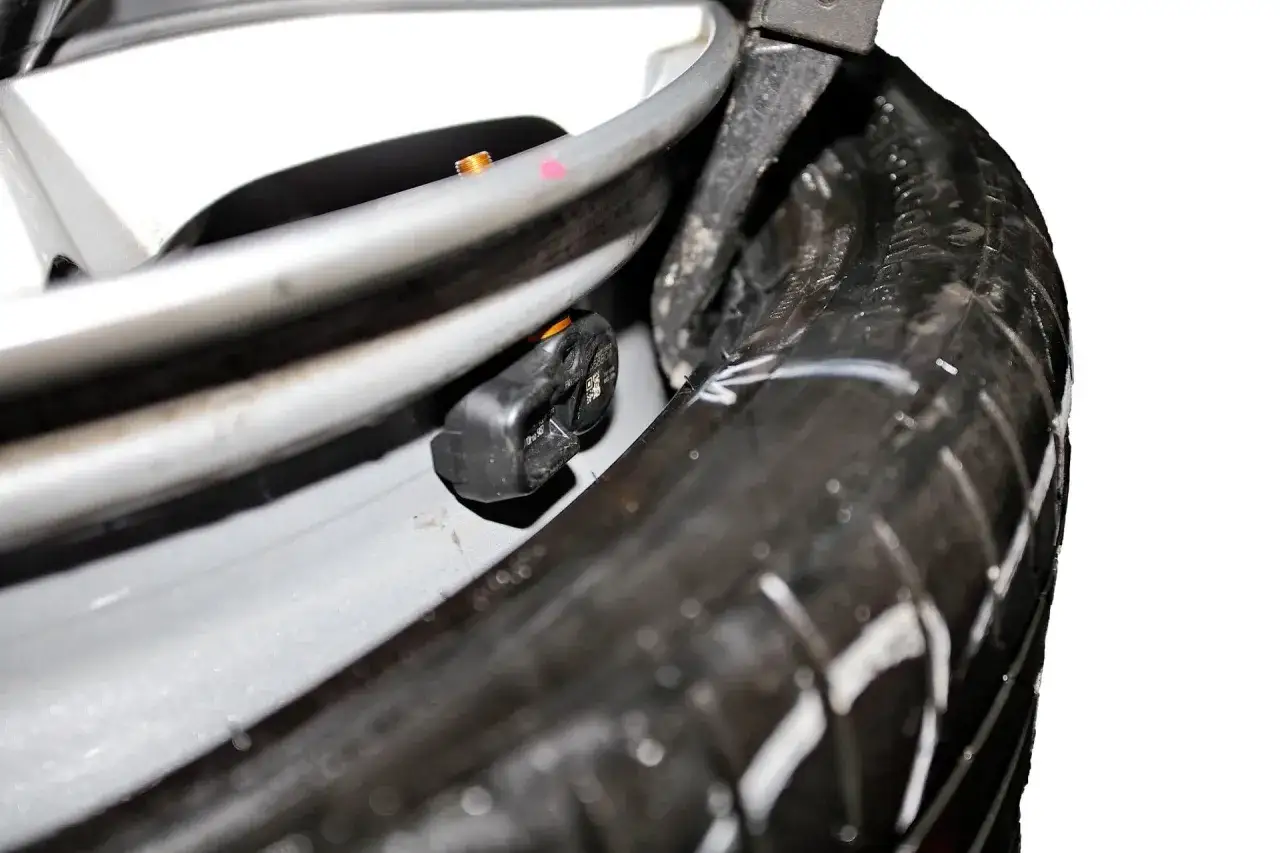

W wielu autach moduł ma niewielką obudowę przypominającą plastikowy lub metalowy korpus przytwierdzony do zaworu. Po spuszczeniu powietrza i zdjęciu opony widać go od środka felgi. Nie należy podważać stopki opony w miejscu montażu sensora, ponieważ łyżka montażowa może uderzyć w obudowę.
Czujnik mocowany opaską
Spotyka się również sensory przytwierdzone opaską do obręczy. Wentyl może wtedy wyglądać bardziej konwencjonalnie, ale moduł nadal znajduje się wewnątrz koła. To rozwiązanie jest mniej oczywiste dla kierowcy, dlatego przy serwisie najlepiej od razu poinformować wulkanizatora o obecności TPMS.
Dwa systemy TPMS i ważna różnica przy kole
Nie każdy samochód wyposażony w kontrolkę ciśnienia ma czujniki umieszczone w oponach. Producenci stosują dwa podstawowe rozwiązania, które działają w zupełnie inny sposób.
| Typ systemu | Gdzie znajduje się element pomiarowy | Co przekazuje kierowcy |
|---|---|---|
| Bezpośredni | Wewnątrz każdego koła, zwykle przy wentylu | Rzeczywiste ciśnienie i często temperaturę |
| Pośredni | W układzie ABS lub ESP, bez osobnego sensora w feldze | Informację o prawdopodobnym spadku ciśnienia |
Pośredni system analizuje prędkość obrotową kół. Niedopompowana opona ma nieco mniejszy promień toczenia, więc obraca się szybciej niż prawidłowo napompowane koło. To nie jest bezpośredni pomiar ciśnienia, dlatego taki układ może nie wskazać dokładnej wartości w barach.
W praktyce pośredni TPMS trzeba skalibrować po wyrównaniu ciśnienia albo zmianie kół. Jeśli tego nie zrobisz, samochód może nadal sygnalizować problem mimo prawidłowego napompowania opon.
Jak sprawdzić, który system ma samochód
Najprościej zacząć od instrukcji obsługi, ale nie zawsze trzeba jej szukać. Jeżeli samochód wyświetla wartości ciśnienia osobno dla każdego koła, najczęściej ma bezpośrednie czujniki. Sam symbol kontrolki nie wystarczy, bo podobna lampka może oznaczać oba typy systemu.
Pomocne są również ustawienia komputera pokładowego. W niektórych modelach po uruchomieniu procedury resetowania system prosi o zapisanie aktualnego ciśnienia, a w innych pokazuje konkretne wartości dla osi lub pojedynczych kół. Najpewniejszą metodą pozostaje jednak odczyt wyposażenia po numerze VIN albo test wykonany testerem TPMS.
- Metalowy wentyl z nakrętką może sugerować obecność modułu, ale nie jest dowodem, ponieważ wygląd zależy od modelu sensora.
- Brak widocznego modułu po zewnętrznej stronie koła nie oznacza jego braku.
- Pośredni system wykorzystuje czujniki ABS, więc przy kole nie znajdziesz osobnego elementu TPMS.
- Drugi komplet felg może wymagać dodatkowych czujników albo zaprogramowania nowych identyfikatorów.
Z mojego punktu widzenia najbezpieczniej nie zgadywać na podstawie samego wentyla. Serwis opon może sprawdzić sensor bez demontażu opony, używając ręcznego testera, który odczytuje identyfikator, stan baterii i podstawowe dane modułu.
Co dzieje się z czujnikiem podczas wymiany opony
Sam czujnik zwykle nie jest wymieniany przy każdej sezonowej zmianie opon. Trzeba jednak zachować ostrożność, bo podczas zdejmowania gumy pracownik prowadzi narzędzie bardzo blisko miejsca, w którym moduł jest przykręcony do felgi.
Przed rozpoczęciem pracy warto powiedzieć wulkanizatorowi, że koło ma TPMS. Fachowy montaż uwzględnia położenie sensora, kontroluje stan uszczelki i sprawdza, czy zawór nie przepuszcza powietrza. Najczęściej zużywa się nie cała elektronika, lecz uszczelnienia, rdzeń zaworu albo nakrętka.
Kiedy wymienia się cały czujnik
Moduł może wymagać wymiany po uszkodzeniu mechanicznym, rozszczelnieniu obudowy albo wyczerpaniu baterii. W wielu konstrukcjach bateria jest niewymienna, a jej żywotność wynosi orientacyjnie 5-10 lat. Dużo zależy od temperatury, sposobu jazdy i czasu, przez jaki auto pozostaje zaparkowane.
Po zamontowaniu nowego elementu samochód może potrzebować procedury uczenia. Czasem wystarczy jazda przez kilka kilometrów, a czasem konieczne jest wpisanie identyfikatora do sterownika testerem diagnostycznym. Bez tego kontrolka może nie zgasnąć, mimo że sam sensor działa.
Przeczytaj również: Pajączek na szybie - czy mogę jechać? Mandat, koszty, naprawa
Ile kosztuje obsługa TPMS
Ceny zależą od modelu samochodu, rodzaju zaworu i tego, czy wymieniany jest sam element uszczelniający, czy kompletny sensor. Orientacyjnie wymiana zaworu TPMS kosztuje około 30-60 zł za sztukę, a pełna wymiana czujnika z demontażem opony, wyważeniem i adaptacją często mieści się w granicach 120-250 zł za koło. W autoryzowanym serwisie lub przy mniej typowym systemie kwota może być wyższa.
Najczęstsze błędy przy czujnikach w kołach
Najpoważniejszy błąd polega na traktowaniu koła z TPMS tak samo jak zwykłego koła. Użycie łyżki montażowej zbyt głęboko przy wentylu może złamać obudowę albo wygiąć zawór. Uszkodzenie nie zawsze jest widoczne od razu, ponieważ powietrze może uchodzić dopiero po kilku godzinach.
- Nie ignoruj kontrolki po wymianie opon. Najpierw zmierz ciśnienie manometrem, a dopiero potem szukaj usterki systemu.
- Nie dokręcaj nakrętki zaworu na siłę. W wielu czujnikach można uszkodzić gwint lub uszczelkę.
- Nie kupuj przypadkowego sensora uniwersalnego bez sprawdzenia kompatybilności z autem.
- Nie zakładaj, że sam reset przyciskiem rozwiąże problem. Czasem potrzebne jest kodowanie albo klonowanie identyfikatora.
- Po naprawie sprawdź szczelność zaworu wodą z odrobiną detergentu albo urządzeniem serwisowym.
Jeżeli kontrolka miga przez kilkadziesiąt sekund, a potem świeci stale, często oznacza to usterkę systemu lub brak komunikacji z czujnikiem. Gdy świeci bezpośrednio po uruchomieniu auta, przyczyną może być zarówno niskie ciśnienie, jak i przebita opona. Najpierw zawsze sprawdzam ciśnienie ręcznym manometrem, bo elektronika nie zastępuje zwykłej kontroli koła.
Co sprawdzić przed wyjazdem z serwisu opon
Po wymianie opon lub całych kół poproś o potwierdzenie, że system rozpoznaje wszystkie czujniki. W samochodzie z bezpośrednim TPMS powinny pojawić się prawidłowe odczyty albo przynajmniej zgasnąć ostrzeżenie po wykonaniu wymaganej procedury.
- sprawdź ciśnienie zgodnie z naklejką na słupku drzwi lub klapce wlewu paliwa,
- upewnij się, że zawory nie przepuszczają powietrza,
- zapytaj, czy nowe sensory zostały zaprogramowane lub sklonowane,
- po kilku kilometrach ponownie zweryfikuj wskazania i zachowanie kontrolki.
Najkrócej mówiąc, w bezpośrednim systemie TPMS czujnik znajduje się wewnątrz felgi, przy zaworze, a w systemie pośrednim jego rolę pełnią czujniki ABS. To rozróżnienie ma znaczenie przy każdej wymianie opon, ponieważ pozwala uniknąć uszkodzenia elementu, niepotrzebnego resetowania i kosztownej diagnostyki wykonanej dopiero po fakcie.
