Diody w samochodzie - objawy awarii i bezpieczna diagnoza

Diody w samochodzie odpowiadają nie tylko za nowoczesne światła LED. Znajdują się także w alternatorze, modułach sterujących, przekaźnikach i układach chroniących instalację przed przepięciami. Pokażę, gdzie pracują, jakie objawy daje ich awaria, jak bezpiecznie je sprawdzić oraz kiedy wymiana samej diody ma sens.

Gdzie w samochodzie pracują diody

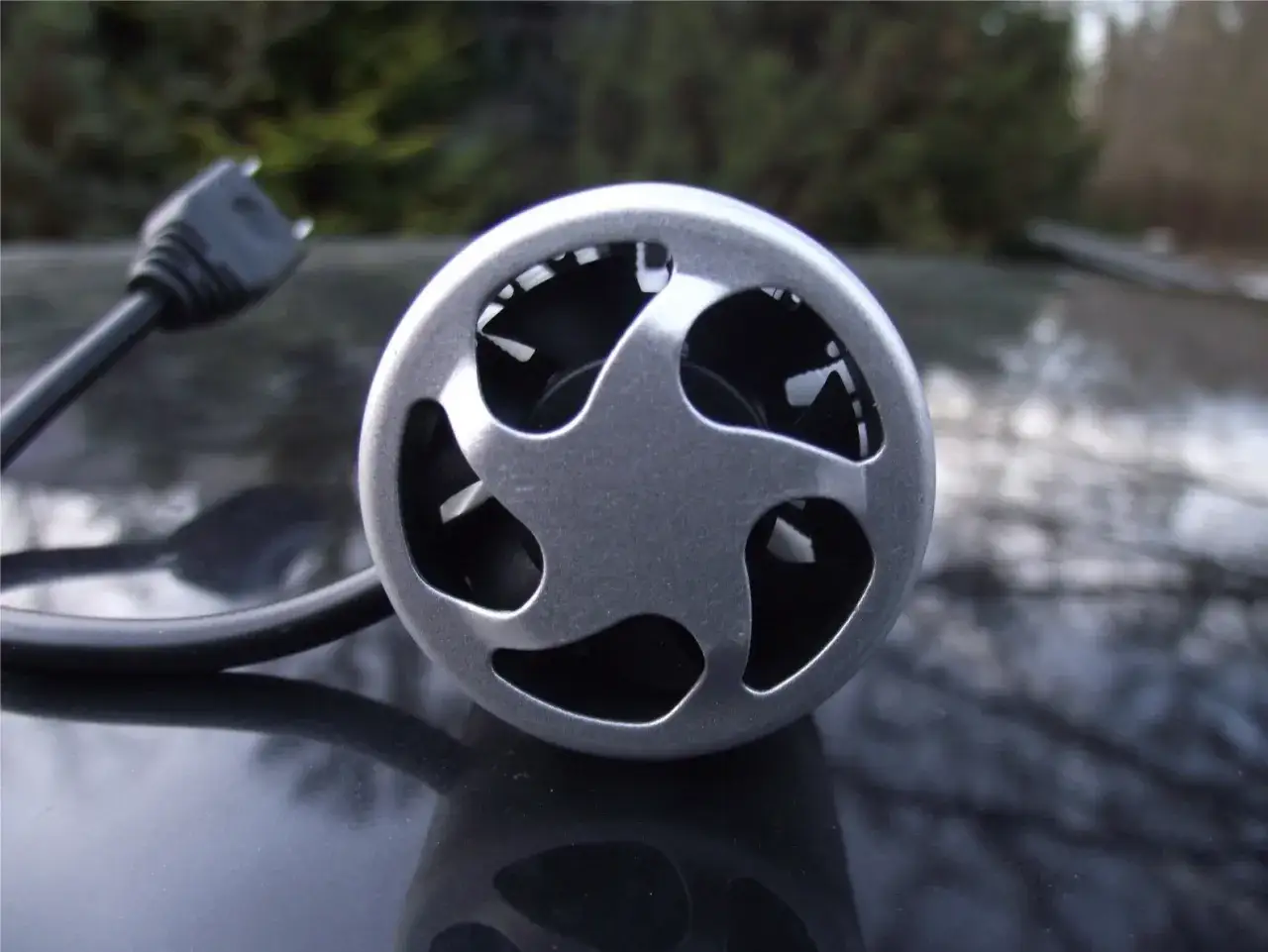

Najłatwiej zauważyć je w lampach. Technologia LED trafia do świateł dziennych, pozycyjnych, kierunkowskazów, tylnych lamp, oświetlenia tablicy rejestracyjnej i wnętrza. W nowszych reflektorach pojedyncze diody są częścią większego modułu, który współpracuje z układem optycznym i sterownikiem.

Diody mają też mniej widoczne, ale bardzo ważne zadania. W alternatorze tworzą mostek prostowniczy, czyli układ zamieniający prąd przemienny na stały. W obwodach przekaźników ograniczają skoki napięcia, a w modułach elektronicznych pomagają chronić instalację przed odwrotną polaryzacją i przepięciami.

Oświetlenie LED

Dioda świeci po przepływie prądu w jednym kierunku. Sama zasada jest prosta, lecz samochodowa instalacja nie może zasilać jej bezpośrednio bez kontroli. Potrzebny jest sterownik, który ogranicza lub stabilizuje prąd, a w mocniejszych lampach także radiator odprowadzający ciepło.

Fabryczna lampa LED jest projektowana jako całość. Liczy się nie tylko jasność, ale też położenie źródła światła, rozkład wiązki, temperatura pracy i sposób komunikacji z autem. Dlatego mocniejsza dioda zamontowana w przypadkowej obudowie nie musi poprawić widoczności. Może za to oślepiać innych kierowców.

Diody w elektronice pojazdu

W układzie ładowania diody przewodzą prąd w określonym kierunku i blokują jego cofanie. Gdy jedna z nich ulegnie zwarciu, akumulator może rozładowywać się podczas postoju. Gdy powstanie przerwa, alternator zwykle ładuje słabiej, a do instalacji trafiają większe tętnienia napięcia.

Podobne elementy stosuje się przy cewkach przekaźników i silnikach elektrycznych. Ich zadaniem jest pochłanianie krótkiego impulsu napięciowego powstającego przy wyłączaniu obciążenia. To drobne komponenty, ale bez nich sterowniki, żarówki i przełączniki mogłyby zużywać się znacznie szybciej.

Dlaczego wymiana żarówki na LED nie zawsze działa

Najczęstszy błąd polega na założeniu, że każda dioda LED będzie lepsza od żarówki halogenowej. W praktyce liczy się zgodność z konkretną lampą, a nie sama liczba lumenów podana na opakowaniu.

Żarówka halogenowa pobiera więcej prądu i ma określoną charakterystykę cieplną. Po montażu LED komputer może uznać niższy pobór za przepaloną żarówkę. Wtedy pojawia się komunikat na desce rozdzielczej, szybkie miganie kierunkowskazu albo okresowe wyłączanie światła.

Elektronika CAN bus i rezystory obciążeniowe

W wielu samochodach sterownik kontroluje pobór prądu każdej lampy. Rozwiązaniem bywa żarówka LED z wbudowanym układem współpracującym z CAN bus albo dodatkowy rezystor obciążeniowy. Ten drugi element imituje pobór tradycyjnej żarówki, ale zamienia część energii w ciepło.

Rezystora nie wolno przyklejać do plastikowej obudowy ani owijać taśmą. Podczas pracy może osiągać wysoką temperaturę. Jeżeli trzeba go zastosować, powinien być zamontowany na metalowym elemencie, z dala od przewodów, izolacji i materiałów łatwopalnych.

Homologacja i bezpieczeństwo na drodze

Samo oznaczenie LED lub CE na opakowaniu nie oznacza, że źródło światła jest odpowiednie do każdego reflektora. W Polsce trzeba brać pod uwagę homologację lampy, rodzaj źródła światła i przeznaczenie konkretnego zamiennika. Nie każda dioda włożona w miejsce halogenu zapewnia legalne i prawidłowe oświetlenie drogi.

Przed zakupem sprawdzam instrukcję producenta, oznaczenie trzonka, pozycję chipów LED oraz informację o zastosowaniu w danym typie reflektora. Jeżeli po montażu granica światła i cienia jest nierówna albo kierowcy z naprzeciwka zaczynają migać światłami, to znak, że rozwiązanie nie spełnia swojej funkcji, nawet jeśli świeci bardzo jasno.

Jak rozpoznać uszkodzenie diod w alternatorze

Awaria układu prostowniczego często rozwija się podstępnie. Samochód może uruchamiać się normalnie, a problem ujawniać dopiero po kilku dniach postoju lub podczas jazdy z włączonymi światłami, ogrzewaniem szyby i wentylatorem.

• Kontrolka akumulatora świeci stale, miga albo pojawia się tylko przy określonych obrotach.
• Reflektory i podświetlenie zegarów zmieniają jasność wraz z obrotami silnika.
• Akumulator szybko traci energię mimo regularnej jazdy.
• Rozrusznik rano obraca silnik wyraźnie wolniej.
• Radio, ekran lub inne urządzenia elektroniczne samoczynnie się resetują.
• W instalacji pojawiają się nietypowe szumy lub zakłócenia.

Nie każdy z tych objawów oznacza uszkodzoną diodę. Winne mogą być również szczotki, regulator napięcia, pasek, przewód masowy, skorodowane połączenie albo zużyty akumulator. Właśnie dlatego sama wymiana baterii często nie rozwiązuje problemu.

Co dzieje się przy zwarciu diody

Przy zwarciu prąd może płynąć z akumulatora przez alternator także po wyłączeniu silnika. Efektem jest prąd upływu i rozładowywanie akumulatora podczas postoju. W takim przypadku samochód po krótkiej trasie może działać bez zarzutu, a po nocy nie zakręcić rozrusznikiem.

Przerwa w obwodzie daje inny obraz. Alternator nadal może wytwarzać napięcie, ale ładowanie staje się niestabilne lub zbyt słabe. Pod obciążeniem napięcie spada, a do akumulatora trafia prąd o większych tętnieniach, co nie służy ani baterii, ani delikatnym modułom elektronicznym.

Jak bezpiecznie sprawdzić instalację i oświetlenie

Do pierwszej diagnozy wystarczy multimetr, podstawowa wiedza i ostrożność. Ja zaczynam od oględzin, bo luźna klema, zielony nalot na przewodzie albo pęknięta obudowa potrafią udawać poważną awarię alternatora.

1. Wyłącz silnik i sprawdź stan klem, przewodu masowego oraz głównego przewodu alternatora.
2. Zobacz, czy pasek osprzętu nie jest luźny, popękany lub zaolejony.
3. Zmierz napięcie akumulatora po postoju. Wynik około 12,4-12,8 V zwykle wskazuje na prawidłowy poziom naładowania, ale nie zastępuje testu akumulatora.
4. Uruchom silnik i sprawdź napięcie przy wyłączonych oraz włączonych odbiornikach.
5. Obserwuj, czy napięcie i jasność świateł nie zmieniają się gwałtownie przy dodaniu gazu.
6. Jeżeli multimetr ma pomiar AC, sprawdź tętnienia na akumulatorze. Ich wyraźnie podwyższony poziom może wskazywać na problem z prostownikiem.

W klasycznych układach ładowania często spotyka się około 13,8-14,7 V podczas pracy silnika, ale nowoczesne auta ze sterowanym ładowaniem mogą chwilowo pokazywać inne wartości. Dlatego wynik trzeba porównać z dokumentacją danego modelu, temperaturą i aktualnym obciążeniem.

Przeczytaj również: Auto nie odpala? Zepsuty rozrusznik - Jak awaryjnie uruchomić?

Test samej diody

Funkcję testu diody w multimetrze stosuje się po odłączeniu elementu od obwodu albo po wymontowaniu mostka. Sprawna dioda krzemowa zwykle przewodzi w jednym kierunku ze spadkiem około 0,4-0,8 V, a po odwróceniu przewodów pomiar powinien wskazywać brak przewodzenia.

Pomiar diody zamontowanej w samochodzie może być mylący, ponieważ równolegle pracują inne elementy. Nie polecam też odłączania akumulatora przy pracującym silniku. Taki eksperyment może wygenerować przepięcie i uszkodzić sterowniki.

Przy samochodach hybrydowych i elektrycznych dochodzi dodatkowe ryzyko. Pomarańczowych przewodów układu wysokiego napięcia nie wolno dotykać bez odpowiednich uprawnień i procedur. Zwykły obwód oświetlenia 12 V to zupełnie inna instalacja niż napęd trakcyjny.

Naprawa diody i realne koszty

Jeśli uszkodzony jest pojedynczy element w alternatorze, warsztat często wymienia cały mostek prostowniczy. Jest to pewniejsze niż lutowanie jednej diody, szczególnie gdy pozostałe mają podobny przebieg i pracowały w wysokiej temperaturze.

Ceny zależą od modelu, dostępu do alternatora, producenta części i tego, czy uszkodzenie nie objęło również uzwojeń. Przed naprawą proszę o sprawdzenie przyczyny awarii. Nowy mostek nie przetrwa długo, jeśli problemem jest zły przewód masowy, zalanie albo przegrzewający się akumulator.

Jak wybrać rozwiązanie, które nie narobi problemów

Przy oświetleniu najbezpieczniejsza jest część przeznaczona dokładnie do danego modelu lampy. Sprawdzam typ trzonka, napięcie, polaryzację, miejsce na radiator oraz sposób kontroli żarówki przez sterownik. Sama obietnica „większej jasności” to za mało.

• Do świateł zewnętrznych wybieraj element z potwierdzoną zgodnością z konkretnym zastosowaniem.
• Nie zasłaniaj wentylatora ani radiatora LED osłoną lub przewodami.
• Po montażu sprawdź działanie na zimno i po kilkunastu minutach pracy.
• Skontroluj, czy nie pojawia się błąd na desce rozdzielczej i czy lampa nie gaśnie przy wibracjach.
• Ustawienie reflektorów wykonaj na przyrządzie, szczególnie po zmianie źródła światła.

W przypadku alternatora nie zaczynałbym od kupowania części na chybił trafił. Najpierw pomiar napięcia, tętnień i prądu spoczynkowego, później kontrola przewodów oraz test samego prostownika. Taka kolejność zwykle oszczędza pieniądze i chroni przed wymianą sprawnych elementów.

Mały element, duże znaczenie dla bezpieczeństwa

Diody w samochodzie łączą dwa światy. Z jednej strony dają oszczędne i szybkie oświetlenie, z drugiej pilnują przepływu energii w układzie ładowania i chronią elektronikę przed niepożądanymi impulsami.

Najrozsądniejsza zasada jest prosta: nie oceniaj diody wyłącznie po tym, jak jasno świeci. Liczą się także optyka, chłodzenie, zgodność z instalacją, homologacja i wynik pomiarów. Gdy pojawia się kontrolka ładowania, migotanie świateł lub rozładowywanie akumulatora, lepiej szybko sprawdzić cały układ niż czekać, aż samochód odmówi uruchomienia w najmniej dogodnym miejscu.
