W układzie chłodzenia jedno małe złącze potrafi zdecydować o tym, czy wentylator włączy się w porę. W tym artykule pokazuję, gdzie zwykle szuka się czujnika włączającego wentylator chłodnicy, jak odróżnić starszy termowłącznik od czujnika współpracującego ze sterownikiem silnika i co sprawdzić, zanim kupisz nową część. Dorzucam też praktyczne wskazówki związane z płynem chłodniczym, bo to właśnie on bardzo często miesza w diagnozie.
Najczęściej szukaj go przy chłodnicy, termostacie albo w przewodzie płynu
- W starszych autach czujnik bywa wkręcony bezpośrednio w chłodnicę, najczęściej w dolny bok lub boczny zbiornik.
- W nowszych modelach częściej spotyka się czujnik temperatury przy termostacie, na obudowie wyjścia płynu albo w przewodzie chłodzącym.
- Nie każdy element o tej nazwie załącza wentylator bezpośrednio. W wielu autach decyzję podejmuje sterownik silnika.
- Przed wymianą sprawdź poziom płynu, zapowietrzenie układu, bezpieczniki i przekaźnik.
- Sam czujnik zwykle nie jest drogi, ale dostęp do niego bywa bardzo różny.

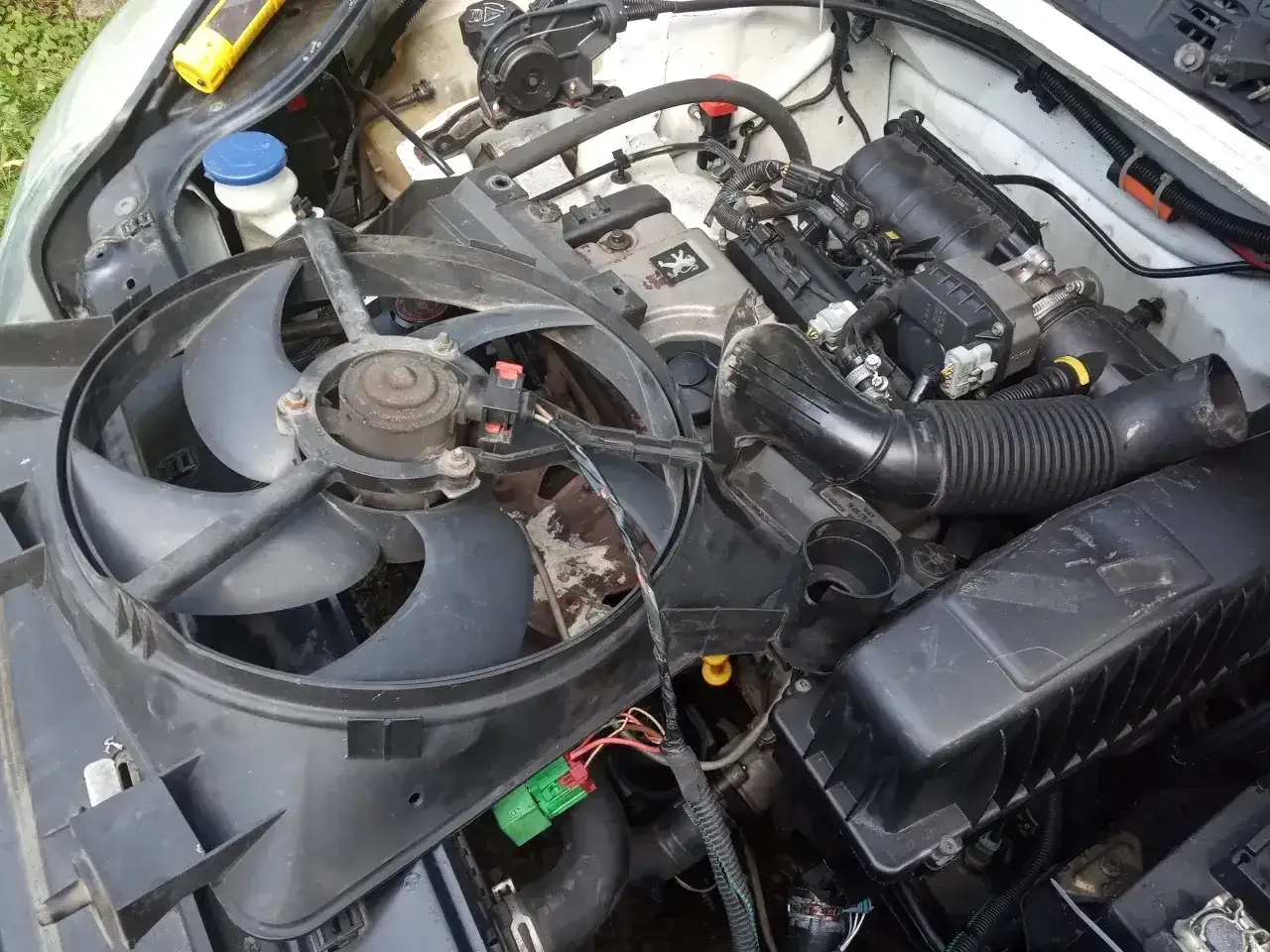

Gdzie najczęściej znajduje się czujnik włączający wentylator chłodnicy
Jeżeli miałbym wskazać jedno uniwersalne miejsce, to niestety go nie ma. W praktyce najczęściej zaczyna się od chłodnicy, obudowy termostatu, przewodu z płynem chłodzącym albo króćca wylotowego przy silniku. To właśnie tam układ chłodzenia „widzi” temperaturę i podejmuje decyzję o włączeniu wentylatora.
| Rozwiązanie | Typowe miejsce | Co to oznacza w praktyce |
|---|---|---|
| Termowłącznik w chłodnicy | Dolny lub boczny zbiornik chłodnicy, często od strony wentylatora | Załącza wentylator po osiągnięciu konkretnej temperatury płynu w chłodnicy |
| Czujnik przy termostacie | Obudowa termostatu, króciec wyjściowy albo okolice głowicy | Przekazuje temperaturę do ECU, a sterownik uruchamia wentylator przez przekaźnik lub moduł |
| Czujnik w przewodzie | Gumowy przewód chłodzenia lub rozdzielacz płynu | Spotykany w części aut, zwykle jako element wspierający albo dla drugiego stopnia pracy |
W praktyce różnica jest ważna, bo sam widok chłodnicy nie wystarczy do trafienia w punkt. Zanim zaczniesz rozbierać osłony, dobrze jest ustalić, czy szukasz czujnika, który tylko podaje temperaturę, czy termowłącznika, który zamyka obwód wentylatora bez pośrednictwa ECU.
Jak rozpoznać go pod maską bez zgadywania
Ja zaczynam od wtyczki i miejsca wpięcia. Jeśli element ma 2- lub 3-pinowe złącze i siedzi w metalowym albo plastikowym korpusie, to zwykle jesteś blisko. W starszych autach termowłącznik wkręcony w chłodnicę jest dość łatwy do wypatrzenia, bo ma gwintowany korpus i wychodzi z niego krótka wiązka przewodów.
- Szukaj czujnika w dolnym boku chłodnicy, przy bocznym zbiorniku albo przy obudowie termostatu.
- Sprawdź, czy przewody idą bezpośrednio do wentylatora lub przekaźnika, czy do sterownika silnika.
- Jeżeli czujnik siedzi w przewodzie płynu, zwykle ma mocowanie gwintowane albo szybkozłączkę z uszczelnieniem.
- Nie myl go z czujnikiem temperatury dla wskaźnika na desce rozdzielczej, bo w niektórych autach to dwa różne elementy.
Właśnie dlatego sam wygląd nie wystarcza. W jednym modelu ten sam fragment układu będzie prostym przełącznikiem, a w innym tylko źródłem danych dla komputera. To prowadzi do pytania, dlaczego producenci stosują tak różne rozwiązania.
Dlaczego miejsce montażu różni się między autami
Różnica wynika z prostoty albo złożoności układu. W prostszych konstrukcjach termowłącznik musi po prostu zamknąć obwód w odpowiedniej temperaturze, więc montuje się go tam, gdzie płyn już wraca z chłodnicy. W autach z ECU sterownik dostaje sygnał z czujnika temperatury, porównuje go z innymi danymi i dopiero wtedy uruchamia wentylator przez przekaźnik, moduł lub rezystor.
- Starszy układ jest bardziej bezpośredni, ale mniej elastyczny.
- Nowszy układ lepiej zarządza biegami wentylatora i temperaturą po zgaszeniu silnika.
- W niektórych modelach są nawet dwa punkty pomiaru, więc jedno auto może mieć zarówno czujnik temperatury, jak i osobny termowłącznik.
To dlatego przy diagnostyce nigdy nie zakładam z góry, że każdy czujnik wentylatora wygląda tak samo. Kolejny trop daje sam płyn chłodniczy, który potrafi zamaskować prawdziwą przyczynę problemu.
Płyn chłodniczy i termostat mogą udawać uszkodzony czujnik
Brak płynu, zły poziom albo powietrze w układzie potrafią bardzo łatwo oszukać nawet doświadczonego kierowcę. Jeśli przy czujniku zbierze się pęcherz powietrza, odczyt temperatury staje się niestabilny, a wentylator może włączać się za wcześnie, za późno albo wcale. Podobnie działa zacięty termostat: silnik grzeje się nierówno, chłodnica nie dostaje właściwego przepływu i winny wydaje się czujnik, choć problem leży gdzie indziej.
Ja zawsze przy takiej usterce sprawdzam trzy rzeczy po kolei: poziom płynu, ślady wycieku oraz odpowietrzenie układu. Odpowietrzenie oznacza po prostu usunięcie powietrza z obiegu, żeby ciecz chłodząca krążyła bez przerw i docierała do czujnika oraz chłodnicy w sposób przewidywalny. To nieduży detal, ale często decyduje o tym, czy wymiana części w ogóle była potrzebna.
Kiedy te podstawy są już wykluczone, sensownie przejść do objawów i testów elektrycznych.
Co sprawdzić, gdy wentylator nie startuje albo pracuje bez przerwy
Najpierw patrzę na objaw, bo od niego zależy dalsza droga. Jeśli wentylator nie włącza się w korku albo po postoju, problem może leżeć w czujniku, przekaźniku, bezpieczniku, samym silniku wentylatora albo w braku sygnału z ECU. Jeśli za to pracuje bez przerwy na zimnym silniku, często winny jest termowłącznik zwarty na stałe, uszkodzony przekaźnik albo błędny odczyt temperatury.
- Sprawdź poziom płynu chłodniczego i stan wtyczek przy czujniku.
- Odczytaj błędy z komputera, jeśli samochód ma sterowanie przez ECU.
- Zweryfikuj bezpiecznik i przekaźnik wentylatora.
- Obserwuj rzeczywistą temperaturę silnika na diagnostyce, a nie tylko wskazanie zegara na desce.
- Jeśli układ jest prosty, można sprawdzić sam wentylator i termowłącznik, ale bez mostkowania przewodów na ślepo.

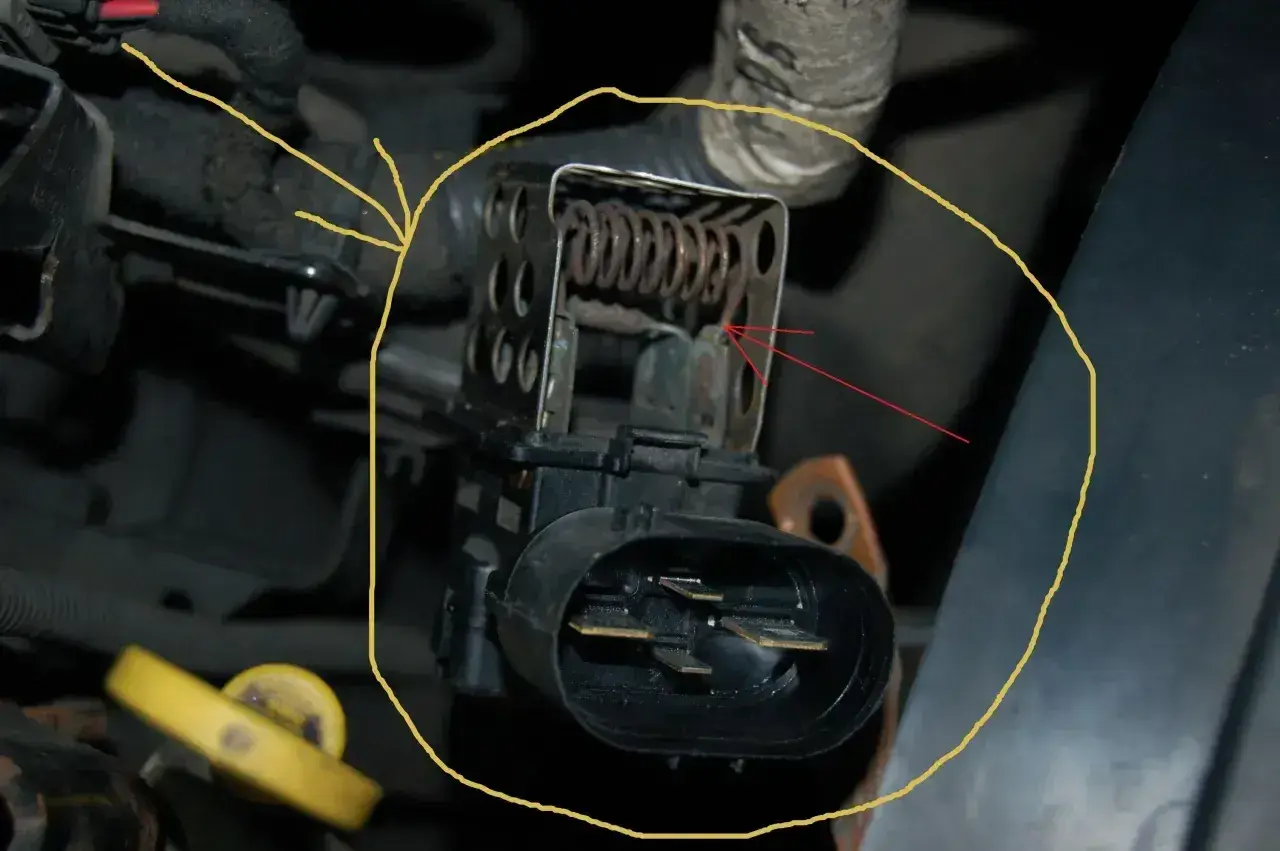

To ważne, bo w nowszych autach zmostkowanie nie zawsze daje sensowny wynik, a czasem tylko wprowadza dodatkowy błąd. Gdy układ ma więcej niż jeden stopień pracy, w grę wchodzi jeszcze rezystor albo moduł wentylatora, więc sama wymiana czujnika nie musi rozwiązać sprawy.
Ile kosztuje diagnoza i wymiana
Jeśli mówimy o samym czujniku albo termowłączniku, ceny części są zwykle rozsądne. Na rynku spotyka się elementy za około 30-300 zł, przy czym popularne zamienniki do prostych modeli bywają znacznie tańsze niż oryginały. Robocizna w prostych przypadkach często mieści się w przedziale 50-200 zł, a całkowity koszt naprawy dla typowego auta potrafi zamknąć się mniej więcej w 150-400 zł.
Drożej robi się wtedy, gdy dostęp do czujnika jest słaby, trzeba spuszczać i potem uzupełniać płyn, odpowietrzać układ albo diagnoza pokazuje nie czujnik, lecz moduł, przekaźnik czy sam wentylator. Wtedy rachunek potrafi wejść w zakres 400-1500 zł, ale to już dotyczy szerszej naprawy, a nie samego elementu pomiarowego. Dlatego przed zakupem części opłaca się ustalić, co dokładnie jest uszkodzone.
To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam, zanim zamówię nowy element.
Co sprawdzić przed zakupem nowego czujnika
- Czy w twoim aucie siedzi termowłącznik w chłodnicy, czy czujnik temperatury dla sterownika silnika.
- Ile pinów ma złącze i jaki typ wtyczki jest potrzebny.
- Jaka jest temperatura załączenia, bo różne wersje mogą działać inaczej.
- Czy element wymaga nowej uszczelki, podkładki albo pierścienia uszczelniającego.
- Czy po montażu trzeba uzupełnić i odpowietrzyć płyn chłodniczy.
Jeśli mam dać jedną praktyczną radę, to brzmi ona tak: nie szukaj czujnika na oko, tylko po układzie, którym steruje dane auto. Właściwa lokalizacja, stan płynu chłodniczego i poprawna diagnostyka są ważniejsze niż szybka wymiana pierwszej części, która wygląda podejrzanie.
