Czujnik położenia wału odpowiada za sygnał, bez którego sterownik silnika nie wie, kiedy podać paliwo i zapłon. Pokażę, gdzie zwykle jest zamontowany, jak go odróżnić od innych czujników, dlaczego w jednych autach widać go od razu, a w innych trzeba zejść pod samochód, i po czym poznać, że problem nie kończy się na samym sensorze.
Najczęściej jest przy skrzyni biegów albo przy kole pasowym wału
- W większości aut czujnik siedzi przy kole zamachowym lub przy kole pasowym wału korbowego.
- Najłatwiej pomylić go z czujnikiem wałka rozrządu, bo oba wyglądają podobnie.
- W silnikach z poprzecznym montażem dostęp często jest od dołu, nie od góry.
- Uszkodzenie czujnika daje objawy podobne do awarii akumulatora, rozrusznika albo wiązki.
- Przed wymianą warto sprawdzić wtyczkę, przewody i koło sygnałowe.
Gdzie najczęściej znajduje się czujnik położenia wału
Pytanie o to, gdzie jest czujnik położenia wału, ma prostą odpowiedź tylko pozornie. W praktyce szukam go najpierw przy połączeniu silnika ze skrzynią biegów albo przy kole pasowym wału korbowego, bo to dwa najczęstsze punkty montażu w samochodach osobowych.

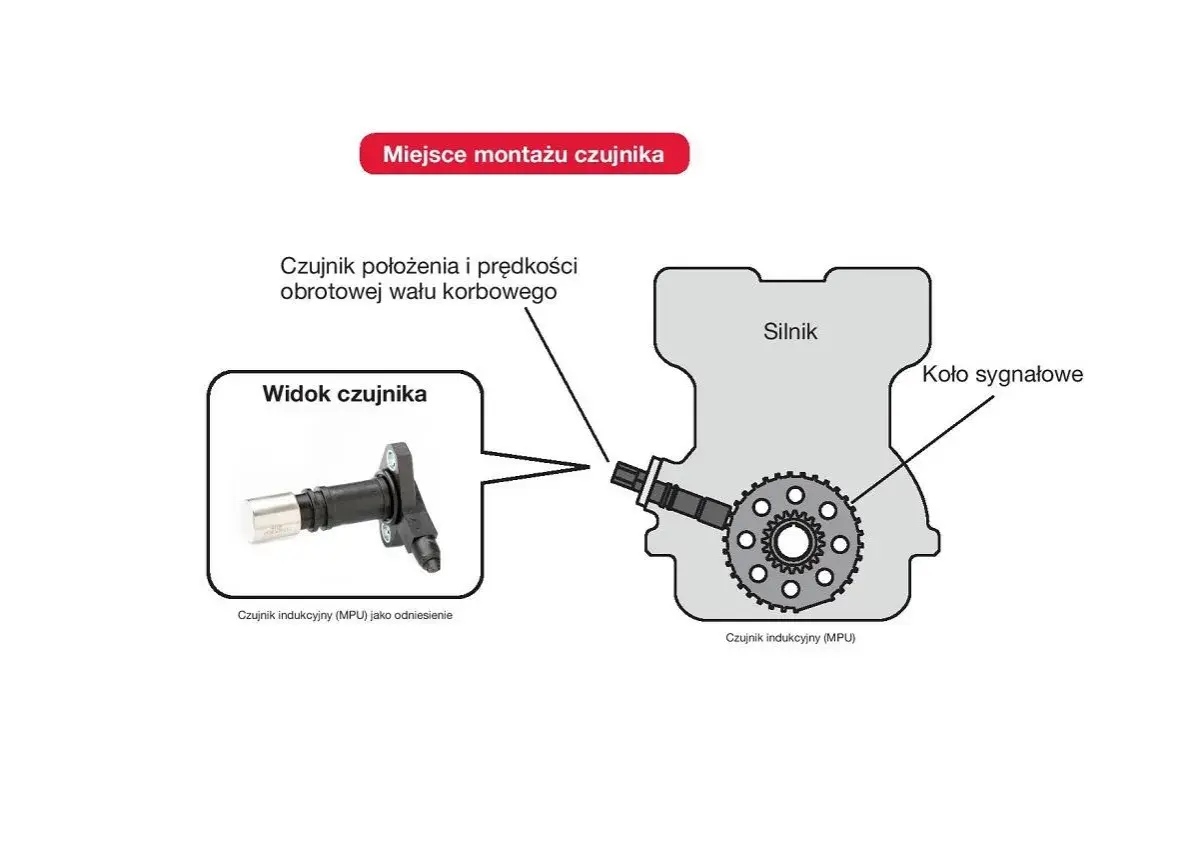

Sam element jest mały, ale pracuje bardzo blisko obracającego się koła sygnałowego. To właśnie dlatego jego położenie jest tak ważne: musi „widzieć” zęby lub znaczniki na wale i przekazywać do sterownika informację o obrotach oraz położeniu tłoków.
| Miejsce montażu | Jak to wygląda w praktyce | Co zwykle oznacza dla kierowcy |
|---|---|---|
| Przy kole zamachowym | Czujnik jest skierowany w stronę wieńca zębatego, zwykle od strony obudowy skrzyni biegów | Często trudniejszy dostęp, nierzadko trzeba zajrzeć od dołu |
| Przy kole pasowym wału | Sensor patrzy na koło sygnałowe z przodu silnika, zwykle w okolicy osłon paska | Łatwiej go namierzyć wzrokowo, ale przeszkadza osprzęt i osłony |
| Przy kołnierzu bloku | Czujnik jest wciśnięty w obudowę lub przykręcony do bloku jedną lub dwiema śrubami | Miejsce bywa ciasne i łatwo pomylić go z innym czujnikiem |
W autach z poprzecznie ustawionym silnikiem dostęp bardzo często jest gorszy od strony komory silnika niż od spodu. Z kolei w niektórych konstrukcjach czujnik siedzi tak blisko rozrusznika, kolektora lub osłon termicznych, że bez latarki i lusterka nie ma sensu zgadywać. To prowadzi do kolejnego problemu: jak rozpoznać właściwy element, zanim zacznie się demontaż.
Jak odróżnić go od innych czujników pod maską
Największy błąd, jaki widzę w praktyce, to pomylenie czujnika wału z czujnikiem wałka rozrządu. Oba mogą być małe, czarne, przykręcone jedną śrubą i zakończone podobną wtyczką, ale pracują w zupełnie innym miejscu silnika.
| Cecha | Czujnik położenia wału | Czujnik wałka rozrządu |
|---|---|---|
| Położenie | Przy wale korbowym, kole zamachowym albo kole pasowym | Wyżej, na głowicy silnika |
| Na co patrzy | Na koło sygnałowe wału | Na koło sygnałowe wałka rozrządu |
| Typowa funkcja | Określa obroty i bazowe położenie wału | Pomaga sterownikowi rozpoznać fazę pracy silnika |
| Skutek awarii | Często brak rozruchu albo gaśnięcie podczas jazdy | Silnik zwykle pracuje, ale z błędami i gorszą kulturą pracy |
Po wyglądzie też da się go rozpoznać, ale nie zawsze od razu. Zwykle ma niewielką obudowę, jedną wtyczkę i przewód prowadzony do wiązki silnika. Spotyka się wersje indukcyjne i hallotronowe: pierwsze zwykle mają prostszą budowę i mniej przewodów, drugie potrzebują zasilania i częściej mają trzy żyły w kostce. Jeśli widzę czujnik zamontowany nisko, w osi koła sygnałowego, to zwykle jestem na właściwym tropie. Następny krok to sprawdzenie, co utrudnia dostęp i dlaczego w jednym modelu wymiana trwa pół godziny, a w innym wymaga cierpliwości.
Co utrudnia dostęp i zmienia miejsce montażu
Nie ma jednego uniwersalnego położenia dla każdego auta, bo wszystko zależy od konstrukcji silnika, skrzyni i osprzętu. Właśnie dlatego odpowiedź na temat czujnika położenia wału zależy od konkretnego modelu, a nie tylko od marki czy rodzaju paliwa.
- Poprzeczny montaż silnika sprawia, że czujnik bywa schowany przy skrzyni i trudno go zobaczyć z góry.
- Osłony termiczne i plastikowe potrafią zasłonić miejsce, w którym sensor jest przykręcony do bloku.
- Rozrusznik i kolektor ssący często ograniczają miejsce na rękę i klucz.
- Osłona paska osprzętu utrudnia dostęp, gdy czujnik jest przy kole pasowym wału.
- Wąska komora silnika w małych autach miejskich sprawia, że czasem trzeba pracować od spodu.
- Konstrukcja V6 lub V8 może zamykać czujnik między blokiem, przegrodą i osprzętem, więc bez schematu łatwo się pomylić.
W praktyce patrzę na to tak: jeśli czujnik ma być przy skrzyni, pierwsze oględziny robię od dołu lub przez nadkole. Jeśli jest przy kole pasowym, sprawdzam okolice paska osprzętu i osłon. Sam fakt, że elementu nie widać od razu, nie znaczy jeszcze, że jest głęboko ukryty; czasem zasłania go tylko jeden plastikowy panel. Kiedy już wiadomo, gdzie go szukać, warto przejść do objawów, bo one często podpowiadają więcej niż sam wygląd instalacji.
Jakie objawy sugerują problem z czujnikiem, a nie z akumulatorem
Uszkodzony czujnik wału potrafi udawać wiele innych usterek. Kierowca widzi brak rozruchu, szarpanie albo gaśnięcie i odruchowo podejrzewa akumulator, rozrusznik lub paliwo. To zrozumiałe, ale jeśli silnik nagle traci sygnał z wału, sterownik po prostu nie wie, kiedy rozpocząć wtrysk i zapłon.
- Silnik kręci, ale nie odpala, choć akumulator i rozrusznik pracują normalnie.
- Auto gaśnie po rozgrzaniu i po chwili znowu odpala.
- Obroty falują, a reakcja na gaz jest ospała.
- Na desce pojawia się kontrolka silnika.
- W pamięci sterownika pojawiają się błędy z grupy OBD-II, najczęściej związane z obwodem czujnika wału, na przykład P0335.
Ważny detal: objawy nie muszą oznaczać wyłącznie samego czujnika. Czasem winna jest wtyczka, przetarty przewód, zabrudzony styk albo koło sygnałowe, które ma uszkodzony ząb. To właśnie dlatego sama wymiana „w ciemno” bywa kosztowna i nie zawsze trafiona. Zanim więc odkręci się pierwszy element, warto zrobić kilka prostych kroków diagnostycznych.
Co sprawdzić samemu, zanim oddasz auto do warsztatu
Jeśli mam ocenić sprawę szybko i bez zbędnych kosztów, zaczynam od rzeczy najprostszych. W wielu przypadkach to właśnie one rozstrzygają, czy problem leży w samym czujniku, czy w jego otoczeniu.
- Odczytaj błędy z komputera, najlepiej skanerem OBD2.
- Sprawdź, czy wtyczka siedzi pewnie i czy nie ma śniedzi albo oleju na stykach.
- Obejrzyj przewód na całej dostępnej długości, szczególnie przy mocowaniach i osłonach.
- Poszukaj metalowych opiłków na końcówce czujnika, jeśli da się go wyjąć bez ryzyka.
- Sprawdź odległość od koła sygnałowego, bo zły luz montażowy potrafi zaburzyć odczyt.
- Jeżeli auto gaśnie na ciepło, zwróć uwagę, czy problem wraca po ostygnięciu.
Jeśli nie masz pewności, nie szarp wiązki i nie podważaj czujnika śrubokrętem. Delikatna obudowa albo kruchy zatrzask potrafią uszkodzić się szybciej niż sam sensor. W sytuacji, gdy dostęp jest ciasny, a błąd wraca mimo porządnego oglądu wtyczki, lepiej przejść do dokładniejszej diagnostyki warsztatowej. To prowadzi do ostatniej, praktycznej rzeczy: co warto zapamiętać, żeby nie wymienić nie tego elementu.
Co sprawdzić najpierw, żeby nie wymienić nie tego elementu
Przy tym temacie najwięcej pieniędzy traci się na pośpiechu. Jeśli mam dać jedną praktyczną wskazówkę, brzmi ona tak: najpierw sprawdź położenie, wtyczkę i wiązkę, dopiero potem część. Właśnie te trzy rzeczy najczęściej robią różnicę między trafną diagnozą a zgadywaniem.
- Nie myl czujnika wału z czujnikiem wałka rozrządu.
- Nie zakładaj, że brak rozruchu oznacza od razu uszkodzenie samego sensora.
- Nie ignoruj osłon, uchwytów i stanu przewodów.
- Nie montuj nowego elementu bez sprawdzenia koła sygnałowego.
Jeśli chcesz podejść do sprawy rozsądnie, szukaj czujnika tam, gdzie pracuje najbliżej koła sygnałowego wału, a nie tam, gdzie akurat jest najłatwiej zajrzeć. W dobrze opisanym modelu wystarczy schemat i latarka; w trudniejszym lepiej od razu oprzeć się na diagnostyce, niż wymieniać elementy na próbę. To podejście oszczędza czas, pieniądze i nerwy, a przy układzie zapłonowo-wtryskowym ma to większe znaczenie, niż wielu kierowców zakłada na początku.
