W układzie klimatyzacji liczy się nie tylko sama ilość czynnika, ale też temperatura otoczenia, wydajność skraplacza i stan oleju. Dlatego prawidłowe ciśnienie w klimatyzacji samochodowej nie jest jedną stałą liczbą, tylko zakresem, który trzeba czytać razem z warunkami pracy układu. Poniżej pokazuję, jak rozpoznać normalny odczyt, co oznaczają odchylenia i kiedy problem leży w czynniku, a kiedy w oleju albo filtrze-osuszaczu.
Najważniejsze liczby i zasady, zanim zaczniesz diagnozę
- Przy wyłączonej klimatyzacji i temperaturze około 20°C oba manometry pokazują zbliżony poziom, zwykle w okolicach 5 barów.
- Przy pracy układu na postoju, w warunkach testowych, rozsądny punkt odniesienia to około 1,5-2,1 bara po stronie niskiej i 12-15 barów po stronie wysokiej.
- W upał wartości rosną naturalnie, więc ten sam układ może pokazać wyraźnie inne liczby rano i po południu.
- Nieprawidłowy olej, wilgoć i zużyty filtr-osuszacz potrafią zafałszować odczyty i przyspieszyć awarię sprężarki.
- Samodzielna dolewka bez testu szczelności często maskuje problem tylko na chwilę.
Jak rozpoznać prawidłowe ciśnienie w klimatyzacji samochodowej

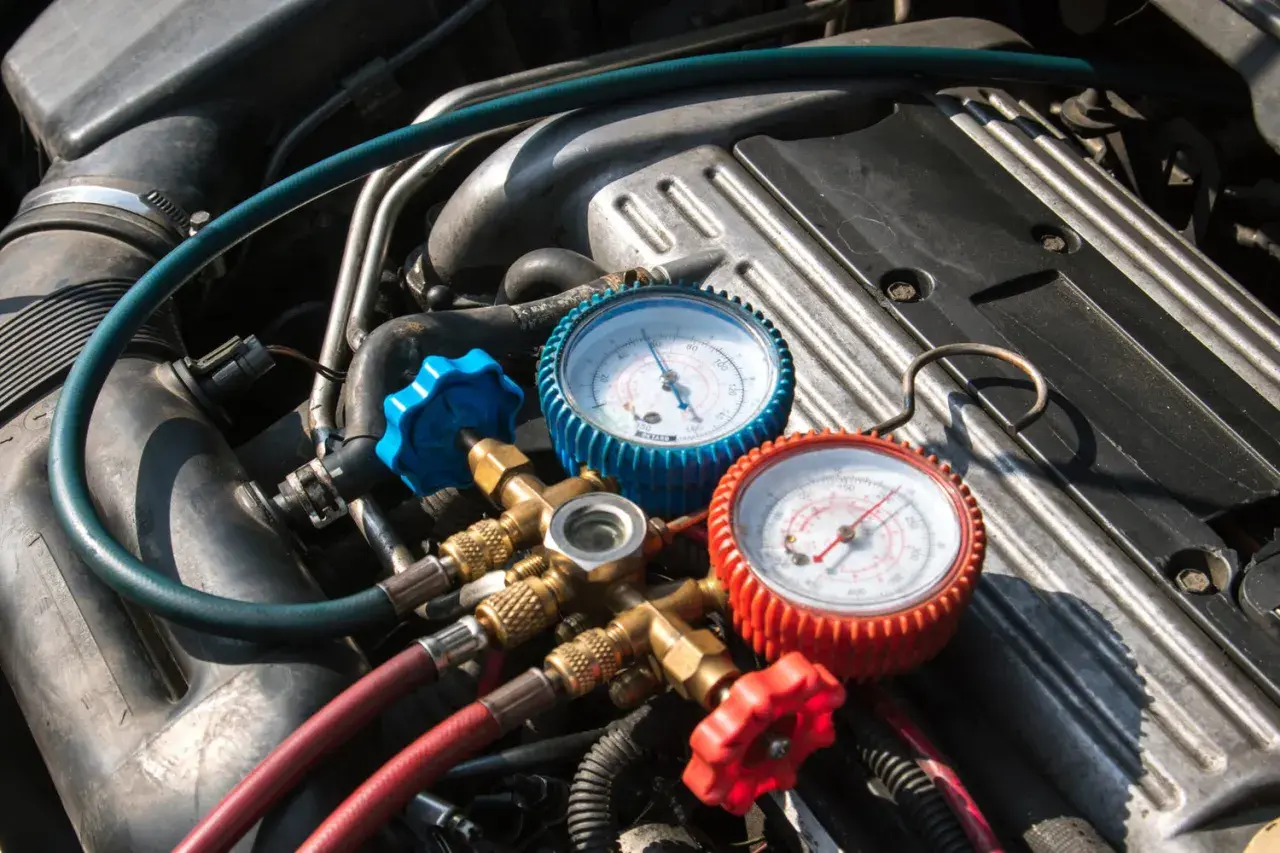

Nie ma jednej uniwersalnej liczby, która pasuje do każdego auta i każdej pogody. Ja patrzę na dwa manometry jednocześnie, a dopiero potem porównuję wynik z temperaturą otoczenia, typem czynnika i zachowaniem układu. Dla sprawnej klimatyzacji ważniejszy jest zakres niż pojedyncza wartość.
| Warunek pomiaru | Strona niska | Strona wysoka | Co to oznacza |
|---|---|---|---|
| Układ wyłączony, około 20°C | około 5 barów | około 5 barów | W układzie jest czynnik, ale z samego statycznego odczytu nie da się ocenić jego ilości. |
| Układ włączony, LO, rozgrzany silnik, około 20°C | 1,5-2,1 bara | 12-15 barów | To typowy punkt odniesienia dla sprawnie działającej klimatyzacji. |
| Ciepły dzień, 25-30°C | około 2,0-3,0 barów | około 14-18 barów | Wzrost ciśnienia po stronie wysokiej jest normalny, zwłaszcza gdy auto stoi w słońcu. |
| Upał, 30-35°C | około 2,5-3,8 barów | około 17-21 barów | Wartości dalej mogą być poprawne, jeśli wentylator i skraplacz pracują prawidłowo. |
To są zakresy orientacyjne, bo różne modele aut i różne czynniki chłodnicze pracują inaczej. Przy R1234yf odczyty są zwykle zbliżone do R134a, ale i tak zawsze trzymam się danych z konkretnego układu, a nie jednego internetowego wzorca. To prowadzi do ważniejszego pytania: dlaczego ten sam wynik może znaczyć coś innego w zależności od warunków?
Dlaczego ten sam odczyt nie znaczy tego samego w każdym aucie
Ja nie oceniam manometru w oderwaniu od otoczenia. Na ciśnienie wpływa temperatura powietrza, obroty silnika, przepływ przez skraplacz, a nawet to, czy auto stoi w korku, czy jedzie z dobrą prędkością. To samo wskazanie może być więc w jednym przypadku normalne, a w innym już podejrzane.
Temperatura otoczenia i przepływ powietrza
Skraplacz musi oddać ciepło do otoczenia, więc w gorący dzień jego praca jest po prostu cięższa. Jeśli wentylator skraplacza jest słaby, zabrudzony albo nie załącza się na czas, ciśnienie po stronie wysokiej rośnie szybciej niż powinno. W praktyce właśnie dlatego diagnozę robię przy stabilnych warunkach, a nie po krótkim, przypadkowym odczycie.
Rodzaj czynnika i budowa układu
R134a i R1234yf zachowują się podobnie, ale nie traktuję ich jak zamienników w ciemno. Znaczenie ma też konstrukcja układu, bo inne wartości pojawiają się w instalacji z zaworem rozprężnym, a inne tam, gdzie pracuje dysza dławiąca, czyli orifice tube. Ta różnica ma duże znaczenie przy interpretacji niskiej i wysokiej strony.
Przeczytaj również: Filtr kabinowy - strzałka, montaż, kierunek. Zrób to dobrze!
Statyczne i dynamiczne ciśnienie
Statyczne ciśnienie mierzy się przy wyłączonym układzie, kiedy czynnik zdąży się wyrównać w całym obiegu. Dynamiczne pokazuje już pracę klimatyzacji pod obciążeniem, więc dopiero ono mówi mi, czy sprężarka tłoczy, skraplacz oddaje ciepło i czy zawór rozprężny dozuję czynnik prawidłowo. Właśnie dlatego sama liczba z postoju nie wystarcza do diagnozy.
Gdy te trzy rzeczy są jasne, dużo łatwiej odróżnić normalny wynik od sygnału awarii. Następny krok to interpretacja tego, co oznaczają odczyty za niskie albo za wysokie.
Co oznaczają zbyt niskie i zbyt wysokie odczyty
W praktyce nie diagnozuję klimatyzacji po jednej liczbie. Patrzę na obie strony układu naraz, bo właśnie ich układ najczęściej pokazuje, gdzie leży problem. Poniższe zestawienie pomaga szybko zawęzić przyczynę, ale nie zastępuje pełnego testu szczelności i kontroli pracy sprężarki.
| Odczyt | Najczęstsza przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Obie strony niskie | Za mało czynnika, wyciek, sprężarka nie załącza się albo tłoczy słabo | Test szczelności, stan sprzęgła lub zaworu sterującego, ilość czynnika |
| Niska strona niska, wysoka strona wysoka | Przewężenie w układzie, zatkany filtr-osuszacz, problem z zaworem rozprężnym albo słaby przepływ przez skraplacz | Temperatura przewodów, drożność osuszacza, skraplacz i wentylator |
| Niska strona wysoka, wysoka strona niska | Zużyta sprężarka, problem z zaworem regulacyjnym albo sterowaniem kompresora | Praca sprężarki pod obciążeniem, zasilanie, sygnały sterujące |
| Obie strony wysokie | Przeładowanie układu, słaba wymiana ciepła, zabrudzony skraplacz lub niewydajny wentylator | Ilość czynnika, czystość skraplacza, działanie wentylatora chłodnicy |
Najgorszy błąd to dolewanie czynnika bez rozpoznania przyczyny. Jeśli układ stracił równowagę, to zwykle dlatego, że ma nieszczelność, problem z przepływem albo słabą wymianę ciepła. Właśnie tutaj bardzo mocno wychodzi rola oleju, osuszacza i czystości całego obiegu.
Jak olej, filtr-osuszacz i wilgoć zmieniają ciśnienie
W klimatyzacji samochodowej olej nie jest dodatkiem, tylko pełnoprawnym elementem pracy układu. Smaruje sprężarkę, pomaga odprowadzać ciepło i wspiera uszczelnianie. Jeśli oleju jest za mało, sprężarka szybciej się zużywa. Jeśli jest go za dużo albo jest niewłaściwy, układ też zaczyna pracować gorzej.
| Rodzaj oleju | Gdzie się spotyka | Na co uważać |
|---|---|---|
| PAG | W wielu układach z R134a | Ma różne lepkości, jest higroskopijny i nie każdy wariant pasuje do każdego kompresora. |
| Specjalne PAG YF lub SP-A2 | W części układów R1234yf i w niektórych systemach R134a | Stosuję tylko wtedy, gdy producent układu wyraźnie to dopuszcza. |
| POE | W części układów hybrydowych i elektrycznych | Nie miesza się go z PAG na zasadzie „uniwersalnego rozwiązania”. |
Ważna jest też wilgoć. Zawilgocony układ szybciej koroduje, gorzej smaruje sprężarkę i potrafi zaburzyć odczyty ciśnienia. Tutaj wchodzi filtr-osuszacz, który zatrzymuje wilgoć i drobiny zanieczyszczeń. W układach z dyszą dławiącą podobną rolę pełni akumulator. Taki element ma ograniczoną pojemność, więc zwykle wymienia się go co dwa lata albo zawsze wtedy, gdy obieg był otwierany.
To właśnie dlatego po każdej poważniejszej naprawie liczą się nie tylko gramy czynnika, ale też rodzaj oleju, próżnia i stan osuszacza. Kiedy to rozumiem, mogę przejść do sensownego pomiaru zamiast zgadywania.
Jak sprawdzić układ bez popełniania kosztownego błędu
Najpierw patrzę na naklejkę w komorze silnika. Tam zwykle są podane typ czynnika, ilość napełnienia i często także zalecany olej. To pierwszy filtr bezpieczeństwa, bo układ z R134a i układ z R1234yf nie powinny być obsługiwane jak jeden i ten sam przypadek.
- Sprawdź, jaki czynnik i jaki olej przewidział producent.
- Ustal, czy układ był otwierany. Jeśli tak, osuszacz i próżnia są obowiązkowe, a nie opcjonalne.
- Po postoju wykonaj pomiar statyczny. Jeśli przy około 20°C oba manometry pokazują w przybliżeniu 5 barów, wiesz tylko tyle, że czynnik jest w obiegu.
- Wykonaj pomiar dynamiczny przy rozgrzanym silniku, ustawieniu LO i stabilnych obrotach. Dopiero wtedy odczyt mówi coś o pracy sprężarki i skraplacza.
- Porównaj ciśnienie z temperaturą nawiewu. Jeżeli ciśnienia wyglądają poprawnie, a z kratek nadal leci letnie powietrze, szukaj problemu w przepływie powietrza albo sterowaniu.
- Jeśli wartości są wyraźnie poza zakresem, zleć test szczelności zamiast „dobijania” układu na ślepo.
Ja zawsze wolę jeden porządny pomiar niż trzy szybkie dolewki. Klimatyzacja źle znosi improwizację, a źle dobrany czynnik albo olej potrafią narobić większych szkód niż sama usterka początkowa. To prowadzi do ostatniej rzeczy, o której wielu kierowców zapomina.
Gdy ciśnienie jest w normie, a chłód nadal nie przychodzi
Bywa, że manometry pokazują sensowne wartości, a w kabinie nadal jest tylko przeciętnie chłodno. Wtedy problem często nie leży w samym czynniku, tylko w przepływie powietrza albo sterowaniu układem. I to jest moment, w którym łatwo pójść w złą stronę, jeśli patrzy się wyłącznie na ciśnienie.
- Przytkany filtr kabinowy ogranicza przepływ powietrza przez nagrzewnicę i parownik.
- Zabrudzony skraplacz pogarsza oddawanie ciepła, więc ciśnienie po stronie wysokiej rośnie.
- Słaby wentylator chłodnicy lub wentylator skraplacza rozwala pracę całego obiegu na postoju.
- Klapy mieszające mogą wpuszczać do kabiny za dużo ciepłego powietrza mimo sprawnego układu chłodniczego.
- Czujniki temperatury albo sterowanie sprężarką potrafią ograniczać wydajność, zanim kierowca zauważy, że coś jest nie tak.
Jeśli chcesz dojść do źródła problemu bez zgadywania, zaczynaj od rodzaju czynnika, obu ciśnień i stanu osuszacza. To trzy rzeczy, które najszybciej oddzielają prostą usterkę od kosztownej naprawy i pozwalają ocenić, czy układ wymaga tylko serwisu, czy już diagnostyki szczelności i kontroli sprężarki.
