Najpierw sprawdź objawy, zasilanie i zachowanie cylindra, zanim kupisz nową część
- Najbardziej typowe objawy to wypadanie zapłonu, nierówna praca na biegu jałowym, szarpanie przy przyspieszaniu i trudny rozruch.
- Najprostszy test w silniku z osobnymi cewkami to zamiana cewki między cylindrami i sprawdzenie, czy usterka „przeniesie się” razem z nią.
- Multimetr pomoże wykryć brak zasilania, zwarcie lub przerwę, ale nie zawsze pokaże awarię pojawiającą się dopiero pod obciążeniem.
- Oscyloskop i dane bieżące są najpewniejsze, gdy problem pojawia się tylko na ciepło, pod obciążeniem albo jest niestabilny.
- Najczęstszy błąd to wymiana cewki bez sprawdzenia świecy, wiązki, zasilania i stanu studzienki po oleju lub wodzie.
- Po potwierdzeniu usterki warto skasować błędy, zrobić jazdę próbną i sprawdzić, czy przyczyną nie był też zużyty komplet świec.
Kiedy cewka naprawdę jest podejrzana
Najpierw patrzę na objawy, bo układ zapłonowy rzadko psuje się „w próżni”. Jeśli silnik zaczyna nierówno pracować, szarpie przy mocniejszym gazie, gorzej odpala albo zapala kontrolkę silnika, cewka jest jednym z pierwszych elementów do sprawdzenia. NGK i Delphi zwracają uwagę, że typowe sygnały to wypadanie zapłonów, spadek mocy, nierówna praca i problemy z rozruchem.W praktyce ważne jest też, kiedy problem występuje. Jeżeli auto gorzej zachowuje się na ciepło, po deszczu albo po umyciu silnika, bardzo często winne są pęknięta obudowa, wilgoć w złączu albo przeskok iskry do masy. Z kolei jednorazowe szarpnięcie nie musi oznaczać awarii cewki, bo podobnie zachowuje się też zużyta świeca lub słaby styk elektryczny.
W silniku benzynowym z jedną wspólną cewką awaria bywa bardziej brutalna i może unieruchomić cały motor. W układzie z osobnymi cewkami objaw zwykle ogranicza się do jednego cylindra, co daje nam szansę na dużo szybszą diagnostykę. To dobry moment, żeby przejść od objawów do prostego testu porównawczego.
Najprostszy test z zamianą cewki między cylindrami
Ja zaczynam od tego testu, bo jest szybki i w wielu benzynach daje odpowiedź bez specjalistycznego sprzętu. Jeśli sterownik pokazuje wypadanie zapłonu na konkretnym cylindrze, można zamienić cewkę z innym cylindrem i sprawdzić, czy usterka „przejdzie” razem z nią. Gdy tak się dzieje, cewka jest bardzo mocnym podejrzanym.- Odczytaj błędy i zapisz, który cylinder wypada najczęściej.
- Wyłącz zapłon i zamień cewkę z cewką z innego, sprawnego cylindra.
- Skasuj błędy, uruchom silnik i przejedź krótki odcinek albo obserwuj pracę na postoju.
- Sprawdź, czy wypadanie zapłonu przeniosło się na cylinder, na którym teraz siedzi ta sama cewka.
- Jeśli usterka zostaje na tym samym cylindrze, szukaj dalej w świecy, wtrysku, kompresji albo instalacji.
Ten test ma jednak ograniczenia. Dobrze działa wtedy, gdy każda cewka obsługuje osobny cylinder i da się je łatwo przepiąć. W układach typu coil pack, listwa cewek albo zintegrowany moduł diagnostyka bywa trudniejsza i wtedy szybciej dochodzi się do pomiarów elektrycznych albo oscyloskopu.
Warto też pamiętać, że przenoszący się błąd nie zawsze oznacza samą cewkę. Zużyta świeca może przeciążać sprawny element i wywołać podobny efekt. Dlatego kolejny krok to pomiary, które pokażą, czy cewka dostaje właściwe zasilanie i czy jej parametry mieszczą się w rozsądnym zakresie.

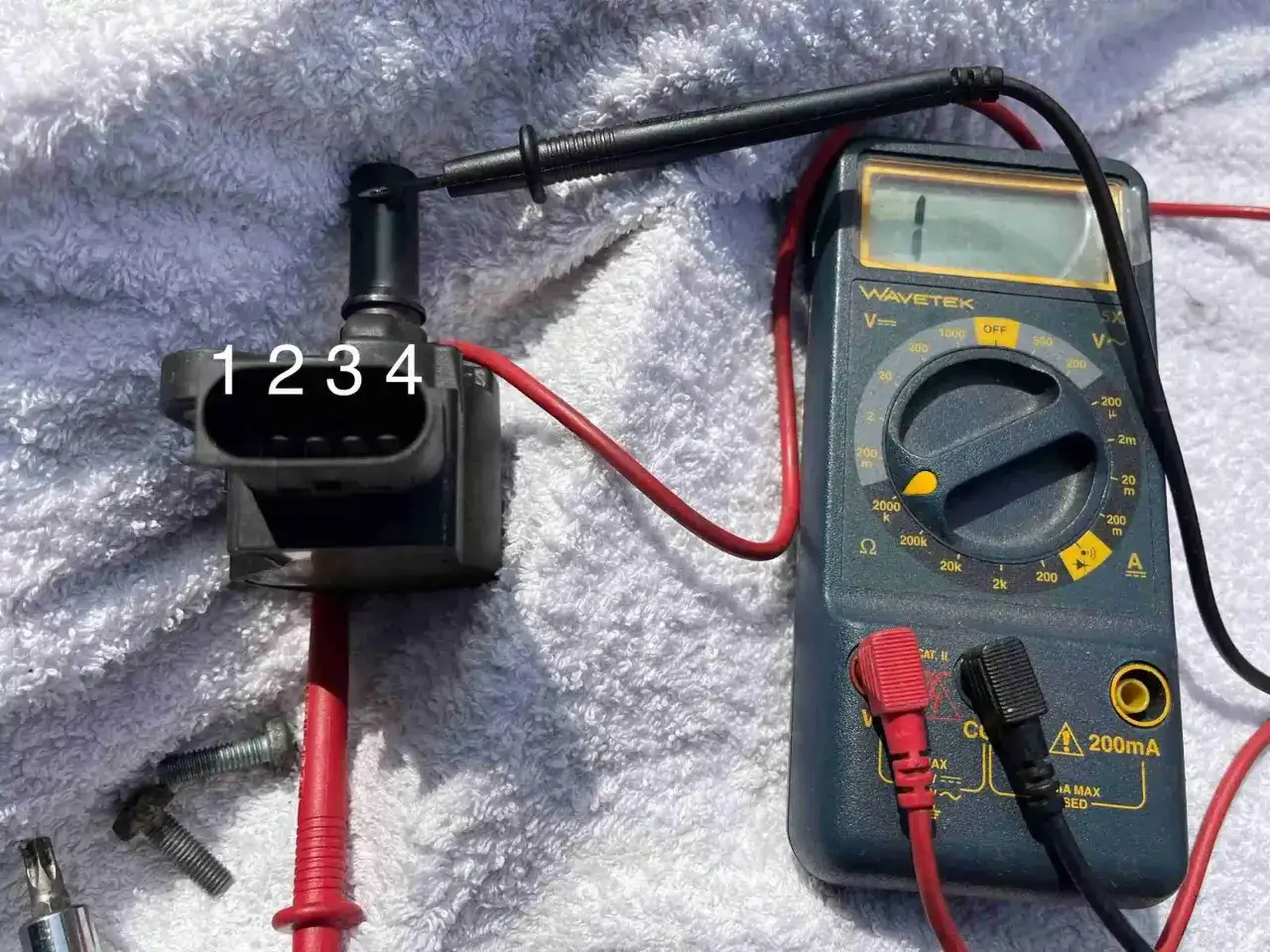

Jak sprawdzić cewkę multimetrem
Pomiar multimetrem jest przydatny, ale trzeba go traktować jako część diagnozy, a nie jedyny werdykt. Producenci części, tacy jak Delphi, podają orientacyjne wartości dla cewek, ale podkreślają też, że dokładne dane zależą od konkretnego modelu i konstrukcji. W praktyce najpierw sprawdzam zasilanie, a dopiero potem samą cewkę.
- Przy włączonym zapłonie zmierz napięcie na zasilaniu cewki. Powinno być wyraźnie powyżej 10,5 V, a w części procedur diagnostycznych przyjmuje się minimum 11,5 V.

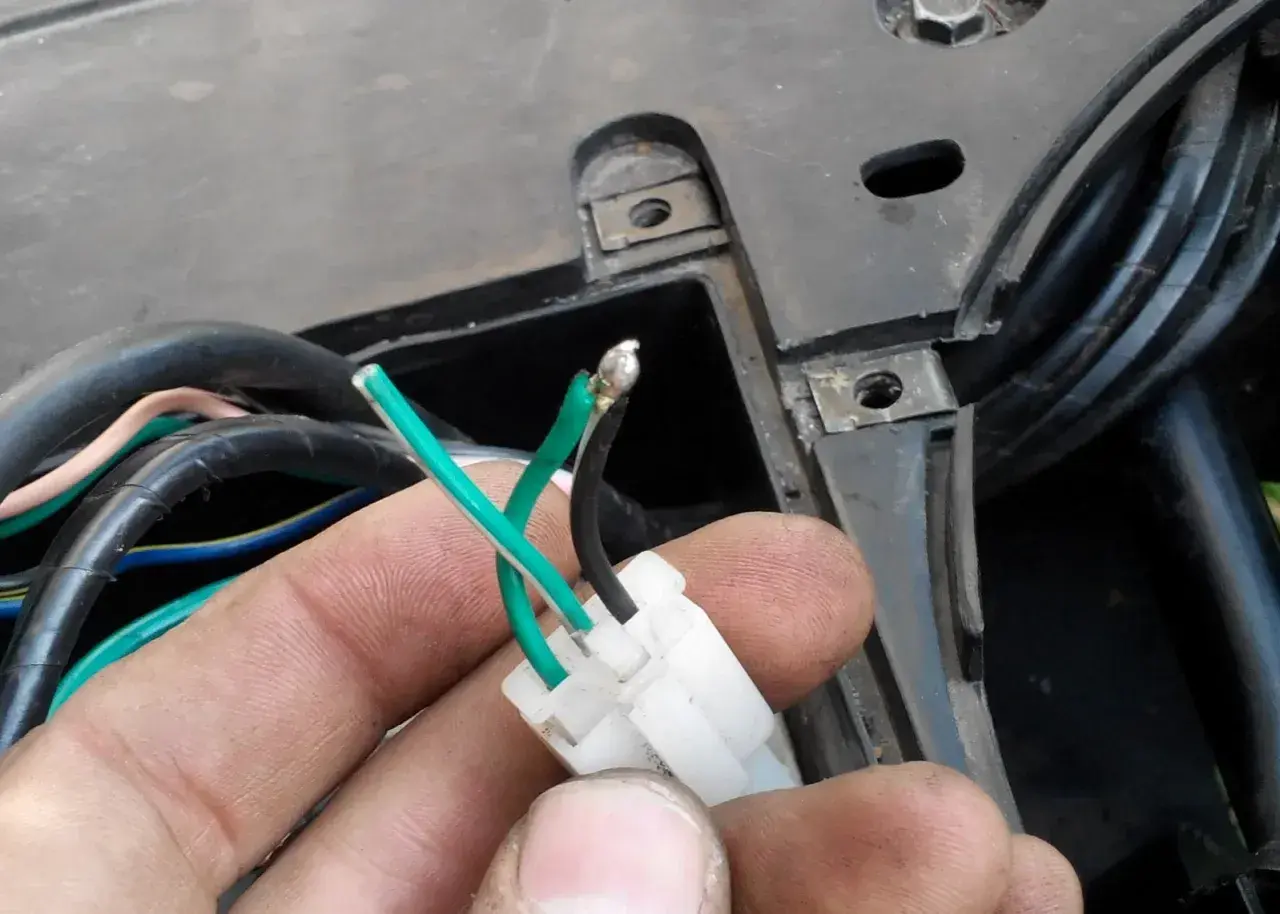

- Jeśli napięcie jest za niskie, sprawdź bezpiecznik, przekaźnik, masę, stan akumulatora i wiązkę. Sama cewka może być wtedy niewinna.
- Jeżeli konstrukcja układu na to pozwala, zmierz rezystancję uzwojenia pierwotnego i wtórnego.
- Jako orientację można przyjąć ok. 0,4-2 Ω po stronie pierwotnej oraz 5 000-20 000 Ω po stronie wtórnej, ale zawsze porównuj wynik z dokumentacją auta.
- Wartość zerowa zwykle sugeruje zwarcie, a bardzo wysoka lub nieskończona - przerwę w obwodzie.
Tu jest ważny haczyk: nie każda nowoczesna cewka da się ocenić wyłącznie po oporze. W wielu benzynach, zwłaszcza z cewkami typu pencil lub zintegrowanymi modułami, pomiar rezystancji bywa zbyt uproszczony. Cewka może wyglądać „dobrze” na mierniku, a pod obciążeniem i tak nie wytwarzać odpowiedniej iskry.
Dlatego po pomiarze oporu i zasilania zawsze patrzę jeszcze na świecę, gniazdo, konektor i stan uszczelnienia studzienki. Jeśli w środku jest olej albo wilgoć, wynik pomiaru może być mylący, a sama usterka wróci zaraz po wymianie części.
Diagnostyka komputerowa i oscyloskop pokazują więcej niż sam opór
Jeśli problem jest niestabilny, najwięcej daje diagnostyka bieżąca. Odczyt kodów usterek i liczników wypadania zapłonów pozwala od razu zobaczyć, który cylinder pracuje gorzej i czy błąd pojawia się stale, czy tylko pod obciążeniem. To ważne, bo cewka często pada nie „na amen”, tylko traci wydajność w określonych warunkach.
| Metoda | Co wykrywa najlepiej | Kiedy ma największy sens | Ograniczenia |
|---|---|---|---|
| Oględziny | Pęknięcia, korozję, wilgoć, olej w studzience | Na początku diagnostyki | Nie pokaże awarii pojawiającej się tylko pod obciążeniem |
| Multimetr | Brak zasilania, zwarcie, przerwę | Gdy trzeba szybko wykluczyć instalację | Nie zawsze ujawnia usterkę dynamiczną |
| Tester oscyloskopowy | Kształt iskry, czas ładowania i spalania, pracę pod obciążeniem | Przy trudnych, powracających objawach | Wymaga sprzętu i doświadczenia |
Oscyloskop pokazuje zachowanie cewki w ruchu, a nie tylko „na papierze”. W praktyce oglądam czas ładowania, czas spalania iskry i ewentualne odchylenia między cylindrami. Jeśli jeden kanał wyraźnie odstaje, a świeca i zasilanie są poprawne, cewka staje się głównym podejrzanym.
Przy układach, w których kilka cewek jest zamkniętych w jednej obudowie, przydaje się też tzw. testing wand, czyli sonda do odczytu sygnału podczas pracy. To narzędzie ma sens szczególnie wtedy, gdy zwykłe przepinanie elementów nie jest możliwe albo dałoby zbyt mało informacji. Właśnie tutaj widać, dlaczego sam opór uzwojenia nie zawsze wystarcza.
Najczęstsze błędy, które prowadzą do złej diagnozy
Najczęstszy błąd widzę wtedy, gdy ktoś wymienia cewkę tylko dlatego, że pojawił się błąd w pamięci sterownika. To za mało. Błąd może wynikać z uszkodzonej świecy, słabego styku w kostce, pękniętej wiązki, nieszczelności pokrywy zaworów albo po prostu zbyt dużej przerwy na świecy.
Drugi problem to pomijanie prostej kontroli wizualnej. Jeśli na cewce widać pęknięcia, nadpalenia albo ślady oleju, szansa na usterkę rośnie bardzo mocno. Jeśli natomiast element wygląda dobrze, a auto nadal szarpie, trzeba iść dalej, a nie zakładać z góry, że „na pewno cewka”.
- Nie opieraj diagnozy wyłącznie na samym błędzie z komputera.
- Nie testuj układu zapłonowego przypadkowo dotykając przewodów lub świecy bez odpowiedniego przyrządu.
- Nie pomijaj świecy zapłonowej, bo zużyta świeca potrafi uszkadzać nawet nową cewkę.
- Nie zakładaj, że jeden uniwersalny zakres rezystancji pasuje do każdego silnika.
- Nie ignoruj wilgoci, oleju i korozji w studzience świecy.
Ja zawsze zaczynam od rzeczy prostych, bo to one najczęściej zmieniają wynik. Złe złącze albo zużyta świeca potrafią imitować uszkodzenie cewki bardzo przekonująco. Dopiero gdy te elementy są wykluczone, przechodzę do wymiany części lub bardziej zaawansowanego pomiaru.
Co zrobić po potwierdzeniu usterki i ile to zwykle kosztuje
Jeśli diagnostyka potwierdzi usterkę, wymiana cewki jest zwykle prostsza niż dalsze szukanie „na ślepo”. W wielu silnikach warto przy okazji wymienić też świece, zwłaszcza jeśli są blisko swojego interwału. Delphi zwraca uwagę, że dobrze jest sprawdzić również stan przewodów, gniazd i konektorów, bo źródłem problemu bywa nie sama cewka, lecz otoczenie, w którym pracuje.
Orientacyjnie w Polsce za diagnostykę układu zapłonowego warsztat zwykle liczy 100-250 zł, a pojedyncza cewka do popularnego benzynowego auta może kosztować mniej więcej 80-400 zł. W autach droższych, z bardziej rozbudowanym układem zapłonowym, cena potrafi wzrosnąć do 300-800 zł i więcej za sztukę, a robocizna to najczęściej kolejne 80-200 zł za punkt naprawy. To są widełki orientacyjne, ale dobrze pokazują, dlaczego opłaca się najpierw sprawdzić, a dopiero potem kupować.
Po montażu nowej cewki kasuję błędy, odpalam silnik i robię krótką jazdę próbną. Jeśli problem wraca na tym samym cylindrze, nie zamykam sprawy. Wtedy sprawdzam jeszcze świecę, wtryskiwacz, kompresję i wiązkę, bo czasem uszkodzona cewka była tylko ostatnim ogniwem dłuższego problemu.
Jak ograniczyć ryzyko powrotu problemu
Jeżeli chcę, żeby naprawa była trwała, patrzę szerzej niż na sam element. Nowa cewka nie zadziała długo, jeśli w studzience stoi olej, świeca ma zbyt dużą przerwę albo przewód zasilający ma słaby styk. Dlatego po naprawie zawsze sprawdzam też warunki pracy całego układu zapłonowego.
- Wymieniaj świece zgodnie z interwałem producenta, bo zużyta świeca przeciąża cewkę.
- Usuwaj wycieki oleju i kontroluj uszczelkę pokrywy zaworów.
- Po myciu silnika i jeździe w deszczu sprawdź, czy w kostkach nie ma wilgoci.
- Jeśli auto często szarpie pod obciążeniem, nie zwlekaj z diagnozą, bo długie wypadanie zapłonu potrafi uszkodzić katalizator.
- Gdy wymieniasz cewkę, obejrzyj też jej gumową osłonę i gniazdo świecy.
W praktyce najwięcej zyskuje kierowca, który nie traktuje cewki jako samotnej części do wymiany, tylko jako element większego układu. Taka kolejność działania jest po prostu skuteczniejsza: najpierw objawy, potem test zamiany, dalej pomiar i dopiero na końcu wymiana. Dzięki temu naprawa ma większą szansę rozwiązać problem za pierwszym razem.
