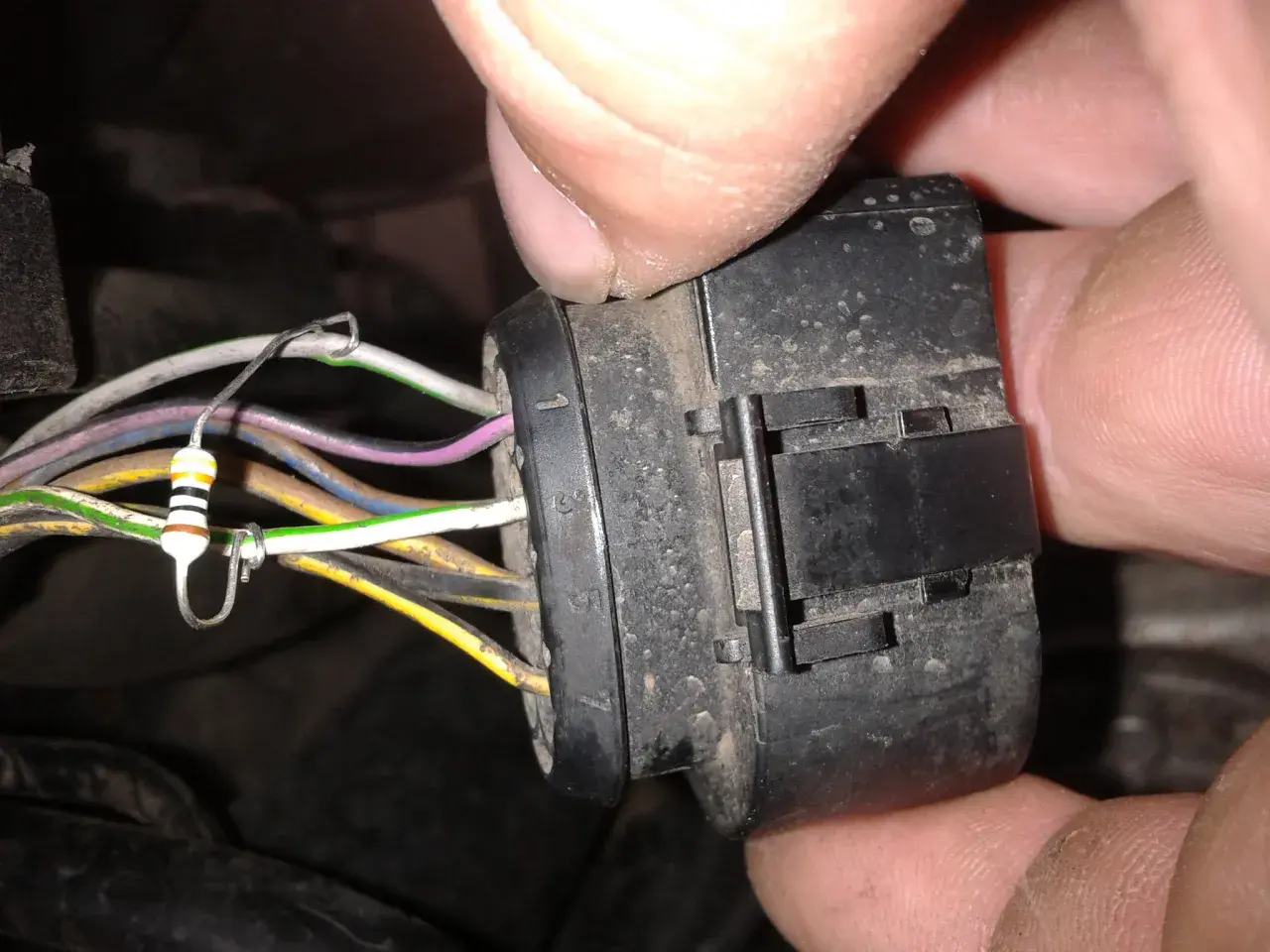

Układ paliwowy w 1.9 TDI wygląda prosto tylko na pierwszy rzut oka. W praktyce wszystko zależy od wersji silnika, bo schemat układu paliwowego 1.9 TDI może oznaczać zarówno starszą pompę rozdzielaczową VP37, jak i nowszy układ Pumpe Düse z pompowtryskiwaczami. Poniżej rozkładam to na czytelny schemat, pokazuję drogę paliwa, typowe punkty awarii i to, jak podejść do diagnozy bez zgadywania.
Najpierw rozpoznaj wersję silnika, potem sprawdź tor paliwa od zbiornika do wtrysku
- W 1.9 TDI występują co najmniej dwa różne układy: z pompą rozdzielaczową i PD.
- W starszej wersji paliwo trafia ze zbiornika przez filtr do jednej pompy i dalej do wtryskiwaczy przewodami wysokiego ciśnienia.
- W PD każdy cylinder ma własny pompowtryskiwacz, więc nie ma klasycznej pompy rozdzielającej paliwo na listwę wtryskową.
- Najczęstsze problemy to zapowietrzenie, zapchany filtr, nieszczelne przewody i spadek ciśnienia zasilania.
- Przy diagnozie kluczowe są: kod silnika, szczelność układu, stan filtra i rzeczywiste ciśnienie paliwa.
Jak czytać schemat układu paliwowego w 1.9 TDI w praktyce
Ja zaczynam od jednej rzeczy: zanim ktoś rozbierze pół auta, musi wiedzieć, jaką dokładnie wersję 1.9 TDI ma pod maską. To ważne, bo ten sam opis modelu może kryć zupełnie inny układ zasilania. W starszych odmianach spotkasz pompę rozdzielaczową VP37, a w nowszych układ PD, w którym paliwo jest tłoczone do pompowtryskiwaczy w głowicy. To nie jest common rail, więc sposób diagnozy i kolejność sprawdzania elementów są inne.
Najprościej myśleć o tym układzie jak o łańcuchu: zbiornik paliwa, przewody, filtr, element wytwarzający ciśnienie, wtrysk i powrót. Jeśli znasz ten porządek, od razu widzisz, gdzie może uciekać ciśnienie, skąd bierze się zapowietrzenie i dlaczego silnik gaśnie albo ciężko odpala po postoju. W 1.9 TDI bardzo często problem nie leży w samym wtrysku, tylko wcześniej, w zasilaniu lub szczelności.
| Element | Co robi | Na co zwracam uwagę |
|---|---|---|
| Zbiornik i przewody | Dostarczają paliwo do filtra i pompy | Pęknięcia, nieszczelne szybkozłączki, zasysanie powietrza |
| Filtr paliwa | Chroni układ przed brudem i wodą | Termin wymiany, zabrudzenie, problemy po wymianie lub odpowietrzaniu |
| Pompa rozdzielaczowa albo tandem | Wytwarza ciśnienie potrzebne do wtrysku | Spadek wydajności, nieszczelności, trudny rozruch na ciepło |
| Wtryskiwacze lub pompowtryskiwacze | Podają paliwo do komory spalania | Nierówna praca, dymienie, korekty dawki, zużycie mechaniczne |
| Powrót paliwa | Odprowadza nadmiar i chłodzi układ | Zablokowanie, przegrzanie, zbyt duże pienienie się paliwa |
Gdy już rozpoznasz tę logikę, łatwiej przejść do konkretu i zobaczyć, jak wygląda tor paliwa w starszej wersji z pompą rozdzielaczową.
Jak płynie paliwo w wersji z pompą rozdzielaczową
W starszym 1.9 TDI paliwo idzie ze zbiornika przez przewody zasilające do filtra, a potem do pompy rozdzielaczowej VP37. To właśnie ta pompa buduje wysokie ciśnienie i podaje paliwo kolejno do poszczególnych wtryskiwaczy przez osobne przewody wysokiego ciśnienia. Nadmiar paliwa wraca przewodem powrotnym do zbiornika, a cały układ jest tak zrobiony, żeby utrzymać stabilne zasilanie i odpowietrzenie.
W praktyce ta wersja ma kilka cech, które pomagają w diagnostyce. Po pierwsze, przy problemach z odpalaniem po nocy często winna jest nieszczelność na przewodach, filtrze albo zaworkach zwrotnych. Po drugie, kiedy silnik traci moc przy wyższych obciążeniach, ja najpierw patrzę na filtr i zasilanie, a dopiero później podejrzewam samą pompę. Po trzecie, po wymianie elementów układu trzeba pilnować odpowietrzenia, bo nawet niewielka ilość powietrza potrafi dać bardzo wyraźne objawy.
- Zbiornik wysyła paliwo do filtra, a nie bezpośrednio do wtrysku.
- Filtr ma duże znaczenie, bo brud lub woda szybko odbijają się na pracy pompy.
- VP37 odpowiada za wytworzenie wysokiego ciśnienia i kolejność wtrysku.
- Przewody wysokiego ciśnienia prowadzą paliwo do każdego cylindra osobno.
- Powrót paliwa odprowadza nadmiar z powrotem do zbiornika.
W tym układzie dobra diagnostyka polega na obserwacji przepływu i szczelności, bo sama pompa jest tylko jednym z wielu punktów, które mogą sprawić problem. To prowadzi wprost do nowszej odmiany, w której budowa wygląda już inaczej.
Czym różni się układ PD i dlaczego wygląda inaczej
W wersji PD paliwo nie trafia najpierw do jednej pompy rozdzielającej je na cylindry. Każdy cylinder ma własny pompowtryskiwacz, czyli element łączący funkcję pompy i wtryskiwacza. Paliwo jest doprowadzane do głowicy, gdzie tandem pompa lub inny element zasilający utrzymuje odpowiednie ciśnienie w obiegu niskiego ciśnienia, a sam wtrysk odbywa się lokalnie przy każdym cylindrze. Dzięki temu nie ma klasycznej listwy wysokiego ciśnienia ani długich przewodów do każdego wtryskiwacza.
To rozwiązanie ma sens techniczny, ale wymaga dobrego zasilania i czystego paliwa. W dokumentacji dla tych silników pojawia się ciśnienie zasilania rzędu 7,5 bara, a obieg powrotny jest utrzymywany mniej więcej na 1 bar. Nie są to wartości do oceny „na oko”. Jeśli ciśnienie spada, pompowtryskiwacze nie pracują tak, jak powinny, a przy dłuższym kręceniu rozrusznikiem pojawia się zapowietrzenie i nierówna praca po uruchomieniu.
| Cecha | VP37 | PD |
|---|---|---|
| Główne źródło wysokiego ciśnienia | Jedna pompa rozdzielaczowa | Każdy cylinder ma własny pompowtryskiwacz |
| Przewody wysokiego ciśnienia | Tak, osobne do wtryskiwaczy | Nie, ciśnienie powstaje w głowicy |
| Wrażliwość na szczelność | Bardzo duża, zwłaszcza po stronie zasilania | Bardzo duża, szczególnie przy spadku ciśnienia i nieszczelnościach powrotu |
| Typowy objaw problemu | Trudny rozruch, brak mocy, nierówna praca | Trudny rozruch, falowanie, spadek osiągów pod obciążeniem |
| Co warto sprawdzić najpierw | Filtr, przewody, zasilanie pompy, powrót | Ciśnienie zasilania, tandem pompę, filtr, szczelność układu |
W nowszym rozwiązaniu paliwo pełni też dodatkową rolę chłodzącą dla pompowtryskiwaczy, więc słaby przepływ potrafi dać skutki większe niż tylko spadek mocy. Gdy już wiesz, jak różni się konstrukcja, łatwiej odczytać objawy i przypisać je do konkretnego elementu.
Co najczęściej psuje zasilanie paliwem i jakie daje objawy
Najczęstsze usterki są zaskakująco przyziemne. To nie zawsze pompa, a bardzo często filtr, przewód, uszczelka albo zaworek, który przepuszcza powietrze. Ja zawsze zaczynam od objawów, bo one zwykle wskazują kierunek szybciej niż sama lista części do wymiany.
- Zapowietrzenie układu - silnik długo kręci, szczególnie po postoju, a po uruchomieniu chwilę pracuje nierówno.
- Zatkany filtr paliwa - auto słabnie przy wyższych obrotach, a pod obciążeniem reaguje ospale.
- Nieszczelne przewody lub opaski - pojawiają się pęcherzyki powietrza, cofanie paliwa i problem z ponownym odpaleniem.
- Zużyta pompa rozdzielaczowa albo tandem pompa - rozruch na ciepło robi się wyraźnie gorszy, a moc spada bez oczywistej przyczyny.
- Problemy z powrotem paliwa - nadmiar paliwa nie jest prawidłowo odprowadzany, układ grzeje się i pracuje mniej stabilnie.
Warto też zwrócić uwagę na różnice między wersjami. W starszym układzie objawy częściej wynikają z zasysania powietrza po stronie niskiego ciśnienia, a w PD problem częściej wychodzi pod obciążeniem albo po wymianie filtra, gdy układ nie został dobrze odpowietrzony. To właśnie dlatego samo stwierdzenie „nie odpala” niewiele mówi - trzeba jeszcze wiedzieć, kiedy i w jakich warunkach problem się pojawia.
| Objaw | Najbardziej prawdopodobny kierunek | Co sprawdzić jako pierwsze |
|---|---|---|
| Trudny rozruch po nocnym postoju | Powietrze w układzie, cofanie paliwa | Przewody, filtr, zaworek zwrotny, szczelność szybkozłączek |
| Spadek mocy przy przyspieszaniu | Ograniczony przepływ paliwa | Filtr, dopływ ze zbiornika, ciśnienie zasilania |
| Nierówna praca na biegu jałowym | Problemy z dawką lub zasilaniem jednego z cylindrów | Korekty, przewody, wtrysk, szczelność układu |
| Lepsza praca po dłuższym kręceniu | Układ potrzebuje czasu, by się odpowietrzyć | Wszystkie połączenia po stronie ssącej |
Kiedy objaw da się powiązać z konkretnym elementem, diagnoza przestaje być zgadywanką. I właśnie wtedy ma sens przejście do sprawdzania układu krok po kroku.
Jak diagnozować układ bez zgadywania
Ja przy 1.9 TDI trzymam się prostej kolejności: najpierw identyfikacja wersji silnika, potem oględziny, później pomiar i dopiero na końcu wymiana części. Taka kolejność oszczędza czas, bo nie ma sensu zamawiać pompy, jeśli winny jest filtr za kilkanaście minut pracy albo pęknięty przewód przy zbiorniku.
- Sprawdź kod silnika i ustal, czy masz układ VP37, czy PD.
- Obejrzyj filtr paliwa, opaski, szybkozłączki i przezroczyste odcinki przewodów, jeśli występują.
- Poszukaj śladów wilgoci, zapachu paliwa i pęcherzyków powietrza w przewodach zasilających.
- Sprawdź, czy układ nie łapie powietrza po nocy albo po wymianie filtra.
- W PD zmierz ciśnienie zasilania i oceń pracę tandempompy oraz powrotu.
- Jeśli są błędy w sterowniku, odczytaj je razem z parametrami bieżącymi, a nie osobno.
W układach PD pomiar ciśnienia zasilania ma szczególne znaczenie, bo bez właściwego przepływu pompowtryskiwacze nie dostają warunków do prawidłowej pracy. W praktyce to właśnie ten etap najczęściej oddziela trafną diagnozę od niepotrzebnej wymiany drogich elementów. Gdy masz już wyniki, pozostaje kilka zasad, które pozwalają zamknąć temat bez powrotu usterki.
Co zapamiętać przed naprawą i przy zamawianiu części
Najważniejsza rzecz jest prosta: nie kupuję części do 1.9 TDI tylko po nazwie modelu auta. Ten sam samochód mógł dostać różne odmiany układu paliwowego, a różnica między nimi decyduje o tym, co faktycznie trzeba zamówić. W praktyce lepiej mieć kod silnika niż sam opis „1.9 TDI”, bo to on rozstrzyga, czy szukasz elementów do VP37, czy do PD.
Druga sprawa to kolejność napraw. Jeśli układ łapie powietrze, wymiana pompy bez usunięcia nieszczelności nie rozwiąże problemu. Jeśli filtr jest zapchany, nowa pompa nie odzyska pełnej wydajności. Jeśli w PD spada ciśnienie zasilania, objawy mogą wyglądać jak awaria wtrysku, choć problem siedzi wcześniej. To właśnie dlatego przy tym silniku najbardziej opłaca się myśleć schematem, a nie pojedynczą częścią.
Jeżeli chcesz podejść do tematu rozsądnie, zacznij od wersji układu, potem prześledź drogę paliwa od zbiornika do wtrysku i dopiero na końcu oceniaj koszt naprawy. W 1.9 TDI to zwykle daje szybszą i tańszą diagnozę niż wymiana elementów „na próbę”.
