Zrozumienie działania silnika spalinowego to klucz do świadomego użytkowania i serwisowania samochodu. W tym kompleksowym przewodniku zagłębimy się w budowę, zasadę działania oraz kluczowe elementy układu dolotowego silnika, który jest niczym płuca dla każdej jednostki napędowej. Przedstawię, dlaczego wizualizacja w postaci schematu jest niezbędna do pełnego zrozumienia tego złożonego systemu, a także omówię różnice między silnikami wolnossącymi a turbodoładowanymi.
Układ dolotowy silnika – kompleksowy przewodnik po budowie i działaniu
- Układ dolotowy dostarcza czyste powietrze do cylindrów, kluczowe dla spalania i wydajności silnika.
- Kluczowe elementy to filtr powietrza, przepływomierz, przepustnica i kolektor dolotowy.
- Schematy są niezbędne do wizualizacji drogi powietrza i zrozumienia różnic między silnikami.
- Silniki doładowane wykorzystują turbosprężarkę i intercooler do zwiększenia efektywności.
- Nieszczelności i uszkodzenia czujników to najczęstsze usterki, wpływające na pracę silnika.
Układ dolotowy – co to jest i dlaczego jego schemat jest niezbędny do zrozumienia silnika?
Układ dolotowy to fundamentalny system w każdym silniku spalinowym, którego głównym zadaniem jest dostarczenie odpowiedniej ilości czystego powietrza do cylindrów, niezbędnego do zainicjowania i podtrzymania procesu spalania. Jego sprawność ma bezpośredni wpływ na takie parametry jak moc, moment obrotowy i ogólna wydajność jednostki napędowej. Bez prawidłowo funkcjonującego układu dolotowego, silnik nie byłby w stanie efektywnie pracować, a jego osiągi byłyby znacznie ograniczone. Zrozumienie jego budowy i działania jest więc absolutnie kluczowe dla każdego, kto chce poznać tajniki mechaniki samochodowej.
Rola układu dolotowego: Czym "oddycha" Twój samochód?
Mówiąc obrazowo, układ dolotowy to system oddechowy silnika. Jego głównym zadaniem jest zapewnienie stałego dopływu czystego powietrza, które jest następnie mieszane z paliwem i spalane w cylindrach. Bez odpowiedniej ilości tlenu, proces spalania nie może przebiegać efektywnie, co bezpośrednio przekłada się na mniejszą moc, wyższe zużycie paliwa i zwiększoną emisję szkodliwych substancji. Dlatego też, każdy element tego układu musi działać bez zarzutu, aby silnik mógł "oddychać" swobodnie i dostarczać optymalne osiągi.
Dlaczego wizualizacja w postaci schematu jest kluczowa?
Układ dolotowy, choć w teorii prosty, w praktyce składa się z wielu połączonych ze sobą elementów, często ukrytych pod maską. Wizualizacja w postaci schematu jest absolutnie kluczowa, ponieważ pozwala na łatwiejsze przyswojenie skomplikowanych zależności i zrozumienie, jak poszczególne komponenty współpracują ze sobą. Dzięki schematom możemy śledzić drogę powietrza od wlotu aż do cylindrów, co jest nieocenione zarówno dla początkujących entuzjastów motoryzacji, jak i doświadczonych mechaników szukających źródła problemu. To właśnie schemat pozwala mi szybko zlokalizować potencjalne punkty awarii i zrozumieć ich wpływ na cały system.

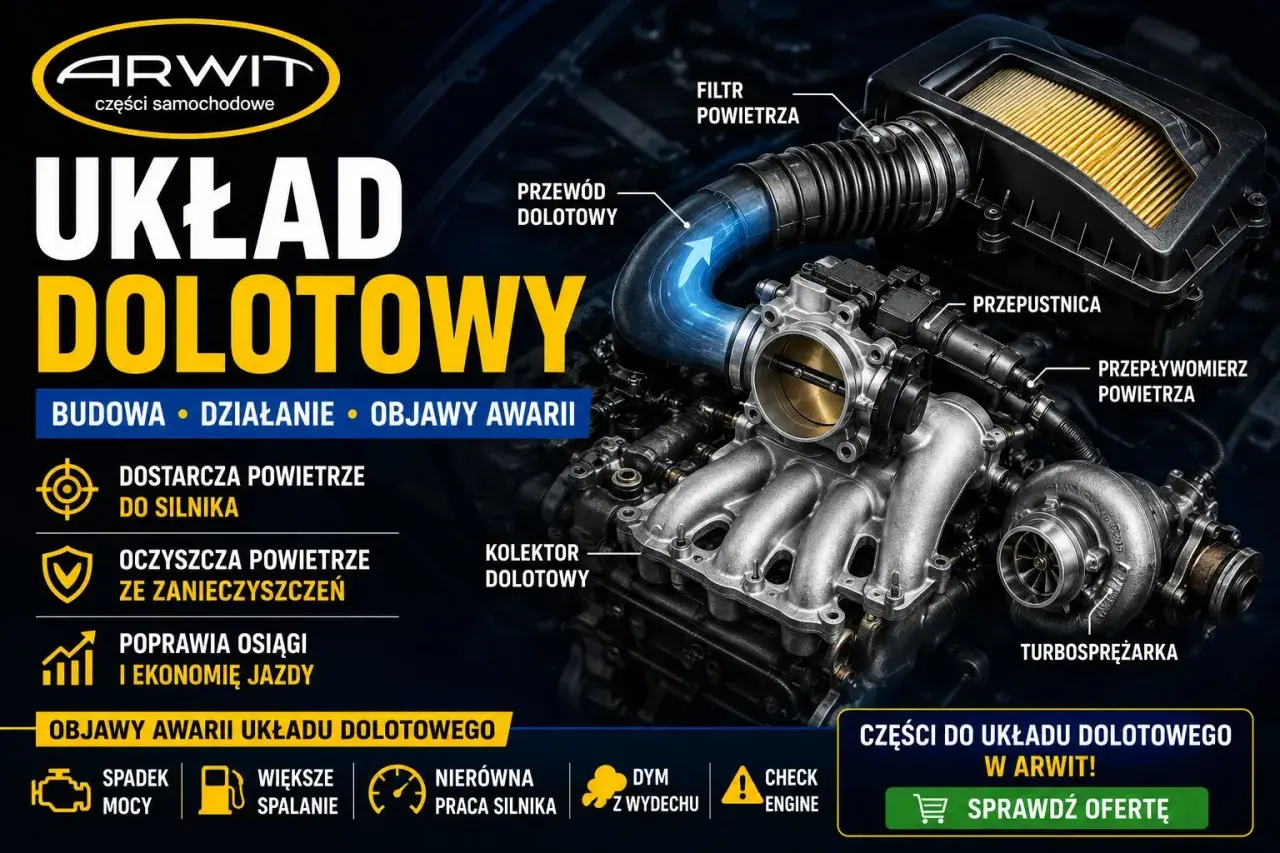

Anatomia układu dolotowego: Rozkładamy schemat na czynniki pierwsze
Skoro już wiemy, dlaczego schematy są tak ważne, teraz przejdziemy do szczegółowego omówienia poszczególnych komponentów układu dolotowego, które pojawiają się na większości schematów. Każdy z nich pełni określoną funkcję, a ich prawidłowe działanie jest niezbędne dla optymalnej pracy silnika.
Krok 1: Wlot i filtr powietrza – pierwsza linia obrony silnika
Pierwszym etapem, przez który przechodzi powietrze, jest wlot, a zaraz za nim znajduje się filtr powietrza. Jego rola jest nie do przecenienia – to on oczyszcza zasysane powietrze z wszelkich zanieczyszczeń, takich jak kurz, piasek, owady czy liście. Czyste powietrze jest kluczowe dla ochrony silnika przed przedwczesnym zużyciem. Zanieczyszczenia mogłyby uszkodzić delikatne elementy silnika, takie jak gładzie cylindrów czy pierścienie tłokowe, prowadząc do poważnych i kosztownych awarii.
Krok 2: Przepływomierz (MAF) – mózg, który mierzy ilość powietrza
Za filtrem powietrza często znajduje się przepływomierz masowy powietrza, znany jako MAF (Mass Air Flow sensor). Jest to niezwykle ważny czujnik, który mierzy masę powietrza trafiającego do silnika. Informacje te są przesyłane do jednostki sterującej silnika (ECU), która na ich podstawie precyzyjnie ustala prawidłową dawkę paliwa do wtrysku. Prawidłowy odczyt z przepływomierza jest kluczowy dla utrzymania optymalnego składu mieszanki paliwowo-powietrznej, co wpływa na moc, zużycie paliwa i emisję spalin.
Krok 3: Przepustnica – jak silnik reguluje swój "oddech"?
Przepustnica to zawór, który reguluje ilość powietrza wpadającego do kolektora dolotowego. Jest ona sterowana bezpośrednio przez kierowcę za pomocą pedału gazu. Kiedy naciskamy pedał gazu, przepustnica otwiera się szerzej, pozwalając na dopływ większej ilości powietrza, co z kolei umożliwia wtrysk większej dawki paliwa i zwiększenie mocy silnika. W nowoczesnych samochodach przepustnica jest często sterowana elektronicznie (drive-by-wire), co pozwala na precyzyjniejszą kontrolę i integrację z innymi systemami pojazdu.
Krok 4: Kolektor dolotowy – ostatnia prosta przed cylindrami
Kolektor dolotowy, zwany również ssącym, to element o specjalnej, często rozgałęzionej konstrukcji, którego zadaniem jest równomierne rozprowadzenie powietrza do poszczególnych cylindrów. Jego kształt i długość mają znaczenie dla charakterystyki pracy silnika, wpływając na rezonans i dynamikę przepływu powietrza. W niektórych konstrukcjach kolektory dolotowe są wyposażone w klapy lub systemy zmiennej długości, o czym opowiem za chwilę, aby zoptymalizować napełnianie cylindrów w różnych zakresach obrotów.
Krok 5: Czujniki MAP i IAT – strażnicy ciśnienia i temperatury
W układzie dolotowym znajdziemy również inne kluczowe czujniki. Czujnik ciśnienia bezwzględnego (MAP - Manifold Absolute Pressure) mierzy ciśnienie (lub podciśnienie) w kolektorze dolotowym. Ta informacja, wraz z danymi z przepływomierza, jest wykorzystywana przez ECU do dokładnego obliczenia masy powietrza. Dodatkowo, czujnik temperatury powietrza dolotowego (IAT - Intake Air Temperature) mierzy temperaturę powietrza. Gęstość powietrza zmienia się wraz z temperaturą, więc te dane są niezbędne do precyzyjnego dostosowania dawki paliwa i kąta zapłonu, optymalizując proces spalania i wydajność silnika.
Jak powietrze trafia do silnika? Prześledźmy jego drogę na schemacie
Teraz, gdy znamy już poszczególne elementy, prześledźmy drogę powietrza przez układ dolotowy, uwzględniając kluczowe różnice między silnikami wolnossącymi a turbodoładowanymi. To pozwoli nam lepiej zrozumieć, jak te systemy wpływają na charakterystykę pracy silnika.
Ścieżka powietrza w silniku wolnossącym (krok po kroku)
W silniku wolnossącym, czyli takim, który zasysa powietrze wyłącznie dzięki podciśnieniu wytwarzanemu przez ruch tłoków, droga powietrza jest stosunkowo prosta:
- Wlot powietrza: Powietrze z otoczenia jest zasysane przez otwór wlotowy, zazwyczaj umieszczony w miejscu, gdzie jest dostęp do chłodnego, gęstego powietrza.
- Filtr powietrza: Zassane powietrze przechodzi przez filtr, gdzie zostaje oczyszczone z zanieczyszczeń.
- Przepływomierz (MAF): Oczyszczone powietrze przepływa przez przepływomierz, który mierzy jego masę i przesyła dane do ECU.
- Przepustnica: Dalej powietrze trafia do przepustnicy, której otwarcie reguluje jego ilość wpadającą do silnika.
- Kolektor dolotowy: Z przepustnicy powietrze jest kierowane do kolektora dolotowego, który rozdziela je równomiernie do poszczególnych cylindrów.
- Cylindry: Ostatecznie, powietrze dostaje się do cylindrów, gdzie miesza się z paliwem i ulega spaleniu.

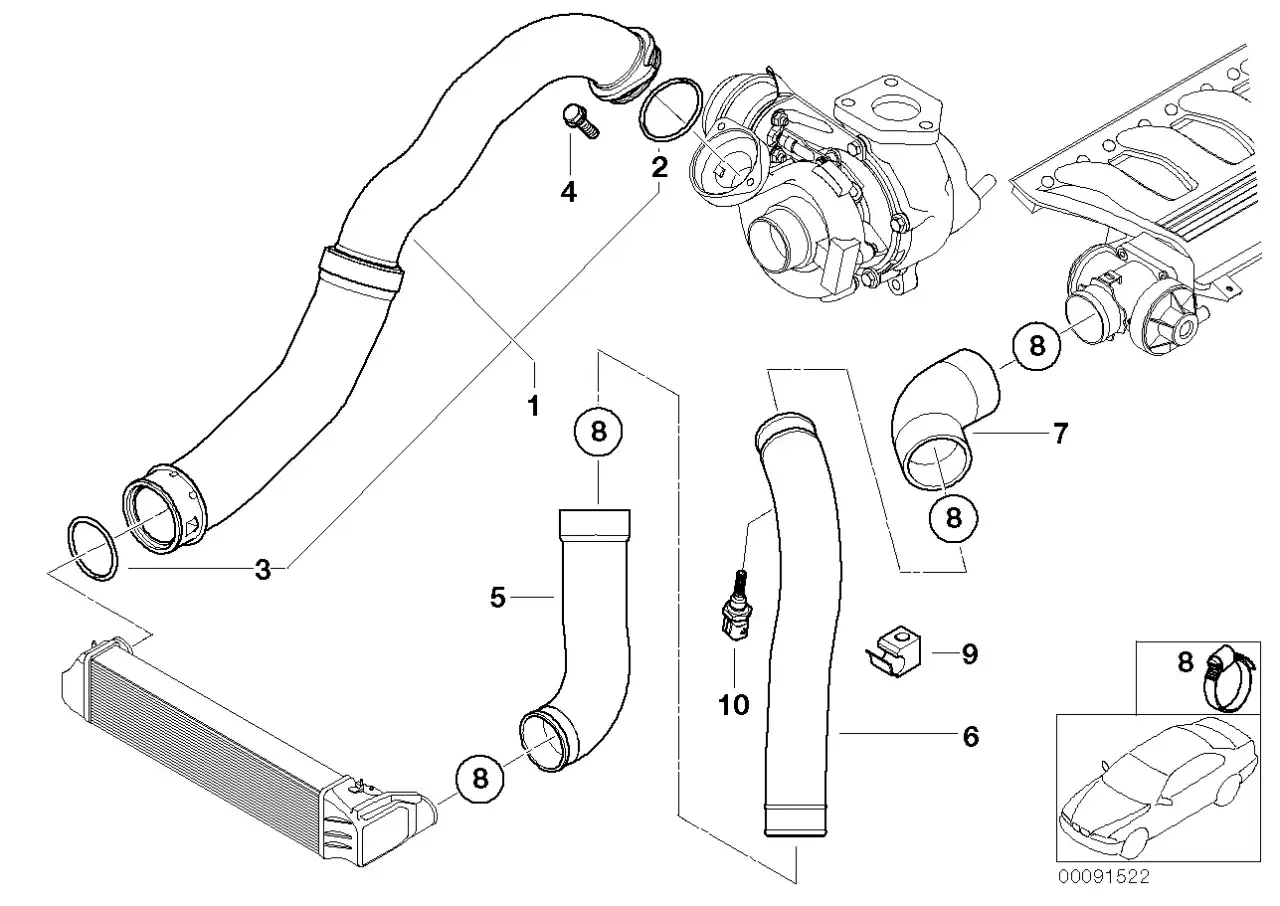

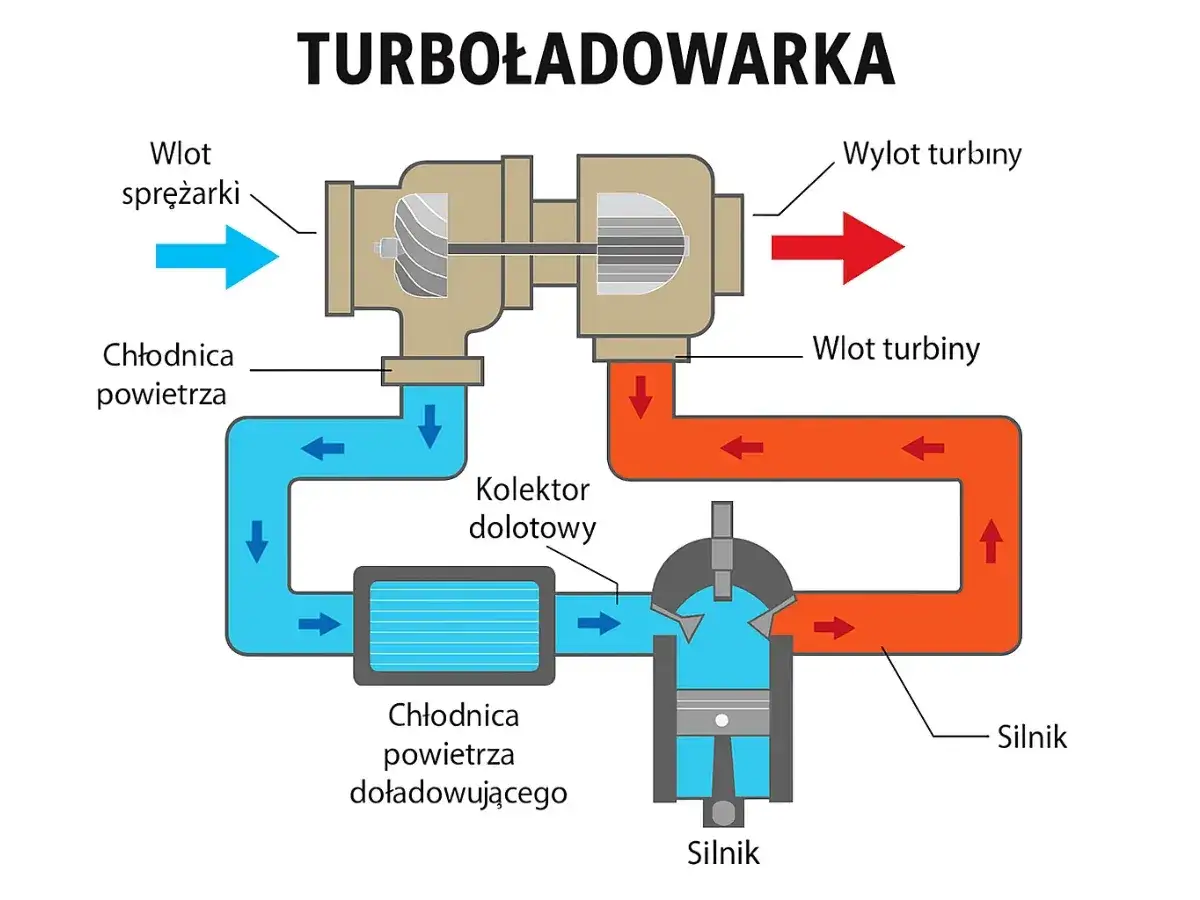

Ścieżka powietrza w silniku turbodoładowanym (z uwzględnieniem turbo i intercoolera)
W silnikach turbodoładowanych droga powietrza jest bardziej złożona, ponieważ do gry wchodzą dodatkowe elementy, które mają za zadanie zwiększyć ilość powietrza dostarczanego do cylindrów, a tym samym moc silnika:
- Wlot powietrza: Podobnie jak w silniku wolnossącym, powietrze jest zasysane z otoczenia.
- Filtr powietrza: Powietrze przechodzi przez filtr, gdzie zostaje oczyszczone.
- Przepływomierz (MAF): Mierzy masę oczyszczonego powietrza.
- Turbosprężarka/Kompresor: To kluczowy element. Turbosprężarka, napędzana spalinami, spręża powietrze, zwiększając jego gęstość i ciśnienie. Kompresor natomiast jest napędzany mechanicznie bezpośrednio z wału korbowego silnika. Celem obu jest dostarczenie znacznie większej ilości powietrza do silnika niż w przypadku jednostki wolnossącej.
- Intercooler (chłodnica powietrza doładowującego): Sprężone powietrze, na skutek kompresji, znacznie się nagrzewa. Ciepłe powietrze jest mniej gęste, co zmniejszyłoby efektywność doładowania. Dlatego też, powietrze z turbosprężarki jest kierowane do intercoolera, który obniża jego temperaturę. Schłodzone powietrze jest gęstsze, co pozwala na dostarczenie większej masy tlenu do cylindrów i zwiększenie mocy.
- Przepustnica: Po schłodzeniu, powietrze trafia do przepustnicy, która reguluje jego ilość.
- Kolektor dolotowy: Następnie powietrze jest rozprowadzane do cylindrów przez kolektor dolotowy.
- Cylindry: W cylindrach następuje spalanie mieszanki paliwowo-powietrznej.
Schemat to nie wszystko: Czym różnią się układy dolotowe w praktyce?
Chociaż podstawowe schematy układu dolotowego dają solidne podstawy do zrozumienia jego działania, w praktyce inżynierowie wprowadzają wiele innowacji i modyfikacji, które optymalizują pracę silnika. Warto zwrócić uwagę na te różnice, aby mieć pełniejszy obraz współczesnych rozwiązań.
Silnik wolnossący vs. turbodoładowany – kluczowe różnice w budowie
Jak już wspomniałem, fundamentalną różnicą między układami dolotowymi silników wolnossących a turbodoładowanych jest obecność turbosprężarki (lub kompresora) i intercoolera w tych drugich. Te dodatkowe elementy nie tylko zwiększają moc silnika, ale także komplikują sam układ. Wymagają one dodatkowych rur, połączeń i czujników ciśnienia doładowania. Układ dolotowy w silniku doładowanym musi być również znacznie bardziej wytrzymały na wyższe ciśnienie i temperaturę, co przekłada się na inną konstrukcję materiałową i montażową.
Silniki benzynowe vs. Diesla – czy ich schematy się różnią?
Tak, układy dolotowe w silnikach benzynowych i Diesla różnią się, choć podstawowe zasady pozostają podobne. Kluczową różnicą jest to, że w wielu silnikach Diesla nie ma klasycznej przepustnicy, która regulowałaby ilość powietrza. Silniki Diesla regulują moc poprzez zmianę ilości wtryskiwanego paliwa, a nie poprzez dławienie dopływu powietrza. Jeśli przepustnica występuje, to często pełni inną rolę, np. wspomaga system recyrkulacji spalin (EGR) lub służy do wyłączania silnika w celu uniknięcia szarpnięć. Ponadto, silniki Diesla często pracują z wyższymi ciśnieniami doładowania, co wymaga jeszcze bardziej wytrzymałych komponentów układu dolotowego.
Innowacje, których nie widać na prostym schemacie: kolektory o zmiennej długości
Jedną z bardziej zaawansowanych innowacji, która nie zawsze jest widoczna na uproszczonych schematach, są kolektory dolotowe o zmiennej długości. Ich zadaniem jest optymalizacja momentu obrotowego w różnych zakresach prędkości obrotowej silnika. Krótkie kanały dolotowe sprzyjają wysokim obrotom i mocy maksymalnej, natomiast długie kanały poprawiają moment obrotowy przy niskich i średnich obrotach. Dzięki specjalnym klapom lub systemom zmiany geometrii, kolektor może dynamicznie dostosowywać długość kanałów, zapewniając optymalne napełnianie cylindrów w całym zakresie pracy silnika. To rozwiązanie pozwala na uzyskanie bardziej płaskiej krzywej momentu obrotowego i lepszej elastyczności jednostki napędowej.
Co może pójść nie tak? Najczęstsze usterki układu dolotowego i jak je rozpoznać
Nawet najlepiej zaprojektowany układ dolotowy może ulec awarii. Zrozumienie potencjalnych problemów i ich objawów jest kluczowe dla szybkiej diagnostyki i uniknięcia poważniejszych uszkodzeń silnika. Poniżej przedstawiam najczęstsze usterki, z którymi spotykam się w mojej praktyce.
Nieszczelność i "lewe powietrze" – wróg nr 1 stabilnych obrotów
Jednym z najczęstszych problemów w układzie dolotowym są nieszczelności. Mogą one powstać na skutek pęknięć przewodów, uszkodzonych uszczelek czy poluzowanych opasek. Kiedy układ jest nieszczelny, silnik zasysa tak zwane "lewe powietrze" – czyli powietrze, które nie zostało zmierzone przez przepływomierz. To zaburza proporcje mieszanki paliwowo-powietrznej, prowadząc do szeregu nieprawidłowości, takich jak niestabilna praca silnika na biegu jałowym, falujące obroty, a nawet gaśnięcie silnika. ECU, próbując skompensować ten błąd, może zwiększać dawkę paliwa, co skutkuje wyższym spalaniem i pogorszeniem kultury pracy.
Syczenie i świsty spod maski – gdzie szukać źródła problemu na schemacie?
Charakterystyczne syczenie, świsty lub gwizdy spod maski, szczególnie podczas przyspieszania, są często pierwszymi objawami nieszczelności w układzie dolotowym. Dźwięki te są spowodowane uciekającym pod ciśnieniem powietrzem. Na schemacie układu dolotowego należy szukać potencjalnych źródeł problemu w miejscach, gdzie występują połączenia rur, węży i elementów takich jak intercooler, kolektor dolotowy czy obudowa turbosprężarki. Wszelkie gumowe przewody, które z czasem twardnieją i pękają, są również częstym winowajcą. Dokładne oględziny i nasłuchiwanie w tych obszarach często prowadzą do zlokalizowania usterki.
Przeczytaj również: Dziwne samochody osobowe - Inżynierskie szaleństwo czy geniusz?
Spadek mocy i kontrolka "check engine" – rola czujników w diagnostyce
Spadek mocy, zwiększone zużycie paliwa oraz pojawienie się kontrolki "check engine" to bardzo ogólne objawy, które jednak często wskazują na problemy z układem dolotowym. Uszkodzenie lub zabrudzenie kluczowych czujników, takich jak przepływomierz (MAF) czy czujnik ciśnienia bezwzględnego (MAP), może prowadzić do tego, że jednostka sterująca silnika otrzymuje błędne dane. W rezultacie ECU nie jest w stanie prawidłowo obliczyć dawki paliwa i kąta zapłonu, co bezpośrednio przekłada się na gorsze osiągi i nieefektywne spalanie. W takich przypadkach diagnostyka komputerowa jest niezbędna do odczytania kodów błędów i wskazania konkretnego uszkodzonego elementu, co pozwala na precyzyjną naprawę.
