Bicie przy hamowaniu - tarcze proste? Diagnostyka i rozwiązania

Wymieniłeś tarcze, a auto nadal drży przy hamowaniu? Poznaj ukrytych winowajców

Często słyszymy o "micie wjechania w kałużę" jako głównej przyczynie krzywienia tarcz. Owszem, nagłe schłodzenie rozgrzanej tarczy może prowadzić do jej uszkodzenia, ale doświadczenie pokazuje, że wiele innych czynników, często związanych z montażem i eksploatacją, ma znacznie większy wpływ na ich trwałość i prawidłowe działanie. To właśnie te mniej oczywiste, ale bardzo częste przyczyny bicia przy hamowaniu, będziemy dziś analizować. Moim celem jest przeprowadzenie Cię przez proces diagnostyki, abyś mógł skutecznie zidentyfikować i usunąć źródło problemu, nawet jeśli tarcze wydają się być idealnie proste.

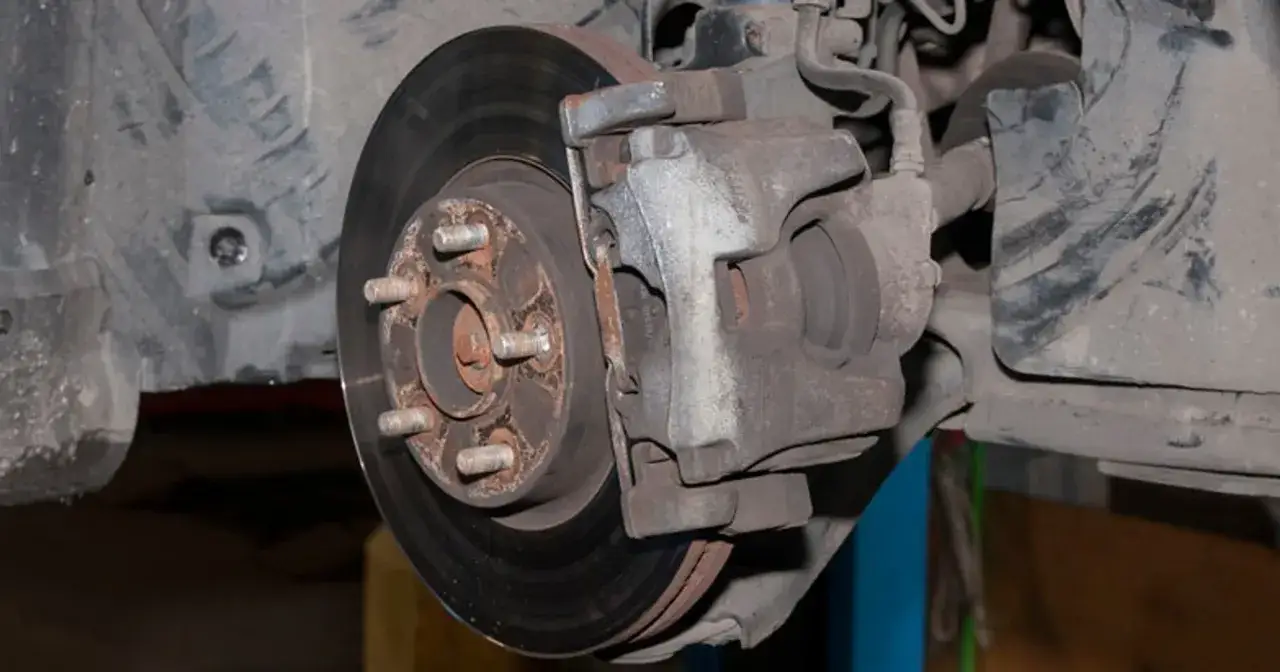

Główny podejrzany, o którym często zapominasz: krzywa piasta koła

Jedną z najczęstszych, a jednocześnie najbardziej pomijanych przyczyn bicia przy hamowaniu, jest krzywa piasta koła. Wyobraź sobie sytuację: montujesz nową, idealnie prostą tarczę hamulcową, a po kilku tysiącach kilometrów znowu pojawiają się drgania. Dlaczego? Nawet minimalne bicie osiowe piasty, przekraczające zaledwie 0,02 mm, sprawia, że tarcza nie obraca się idealnie w osi. To z kolei prowadzi do jej nierównomiernego zużycia, a w konsekwencji do powstania tak zwanego DTV (Disc Thickness Variation), o którym opowiem za chwilę. Ostatecznie, tarcza, która była prosta, staje się "krzywa" w wyniku niewłaściwej pracy na krzywej piaście.

Typowe przyczyny skrzywienia piasty to często błędy montażowe, takie jak zbyt mocne dokręcanie śrub koła kluczem udarowym bez kontroli momentu. Nadmierna siła może odkształcić piastę, nawet jeśli nie jest to widoczne gołym okiem. Zdarzają się również uszkodzenia mechaniczne, np. po uderzeniu w krawężnik.

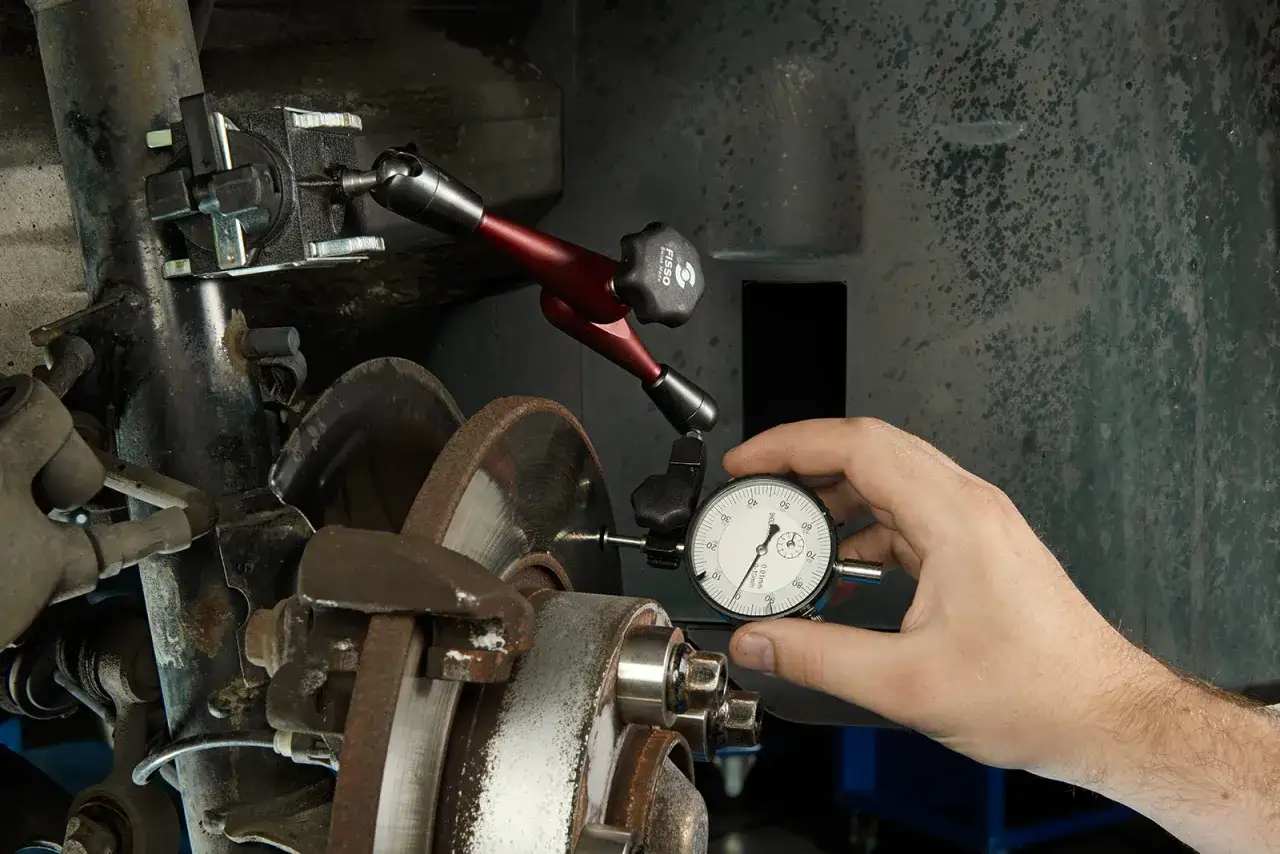

Jak zatem zdiagnozować bicie piasty? Potrzebny będzie czujnik zegarowy. To precyzyjne narzędzie pozwala zmierzyć odchyłki od idealnej płaszczyzny. Oto jak to zrobić krok po kroku:

1. Przygotowanie pojazdu: Podnieś samochód na podnośniku lub postaw na stabilnych kobyłkach. Zdejmij koło, a następnie tarczę hamulcową.
2. Oczyszczenie piasty: Dokładnie oczyść powierzchnię piasty, do której przylega tarcza, z rdzy i wszelkich zanieczyszczeń. Nawet drobinka piasku może zafałszować pomiar.
3. Montaż czujnika: Zamocuj czujnik zegarowy na stabilnym statywie w taki sposób, aby jego trzpień dotykał czołowej powierzchni piasty, jak najbliżej jej krawędzi. Upewnij się, że czujnik jest ustawiony prostopadle do powierzchni piasty.
4. Wyzerowanie czujnika: Ustaw wskazówkę czujnika na zero.
5. Pomiar: Powoli obracaj piastą o pełne 360 stopni, obserwując wskazania czujnika. Szukaj maksymalnej i minimalnej wartości odczytu. Różnica między nimi to bicie osiowe piasty.
6. Interpretacja wyników: Jeśli odczyt przekracza 0,02 mm, piasta jest krzywa i wymaga wymiany lub przetoczenia (choć to drugie jest rzadko praktykowane i często nieskuteczne).

Dokładny pomiar jest kluczowy, ponieważ nawet niewielkie bicie piasty nieuchronnie doprowadzi do szybszego zużycia tarcz i klocków, a w skrajnych przypadkach może pogorszyć stabilność pojazdu podczas hamowania, stanowiąc realne zagrożenie dla bezpieczeństwa.

Niewidzialny wróg: nierównomierna grubość tarczy (DTV)

Kolejnym podstępnym winowajcą drgań, który często myli kierowców, jest nierównomierna grubość tarczy, czyli DTV (Disc Thickness Variation). Co to oznacza? Tarcza może być osiowo prosta – czyli nie ma bicia bocznego, co sprawdzilibyśmy czujnikiem zegarowym na zamontowanej tarczy – ale na jej obwodzie występują różnice w grubości. Nawet minimalne odchyłki, rzędu kilkunastu mikrometrów, są wystarczające, aby spowodować nieprzyjemne pulsowanie pedału hamulca i drgania na kierownicy.

Skąd bierze się DTV? Przyczyn jest kilka. Jedną z nich jest nieprawidłowy montaż, na przykład obecność brudu, rdzy czy nawet drobnego kamyka między piastą a tarczą. To powoduje, że tarcza nie przylega idealnie płasko, a podczas hamowania siły nacisku klocków rozkładają się nierównomiernie, co prowadzi do selektywnego zużycia materiału. Inną częstą przyczyną jest agresywne hamowanie tuż po montażu nowych części, bez ich odpowiedniego dotarcia. Klocki i tarcze potrzebują czasu, aby się do siebie dopasować i stworzyć optymalną powierzchnię styku. Gwałtowne hamowanie w tym okresie może prowadzić do miejscowego przegrzania i nierównomiernego osadzania się materiału ciernego klocka na tarczy.

Co więcej, zablokowane zaciski hamulcowe również przyczyniają się do powstawania DTV. Według danych ATE, zapieczony tłoczek lub zużyte prowadnice zacisku sprawiają, że klocek nie odsuwa się prawidłowo od tarczy po zakończeniu hamowania. Powoduje to stałe, lekkie tarcie, prowadzące do przegrzewania się tarczy w jednym miejscu i w konsekwencji do powstania DTV. To pokazuje, jak wiele elementów układu hamulcowego jest ze sobą powiązanych.

Czy przetaczanie tarcz z DTV ma sens? To kwestia sporna. Z jednej strony, może to tymczasowo wyeliminować problem, wyrównując grubość tarczy. Z drugiej strony, każdorazowe przetoczenie osłabia tarczę, zmniejszając jej grubość i zdolność do odprowadzania ciepła, co może skrócić jej żywotność i zwiększyć ryzyko przegrzania w przyszłości. Zazwyczaj zaleca się wymianę tarcz, jeśli DTV jest znaczące.

Gdy problem tkwi w zacisku – dlaczego hamulce same się niszczą?

Nawet jeśli tarcze i piasty wydają się być w porządku, źródłem drgań mogą być problemy z zaciskiem hamulcowym. To element, który często jest niedoceniany, a jego prawidłowe działanie ma fundamentalne znaczenie dla efektywności i trwałości całego układu hamulcowego. Głównymi winowajcami są tu zapieczone tłoczki oraz zużyte prowadnice zacisku.

Zapieczony tłoczek to prawdziwy sabotażysta. Zamiast swobodnie cofać się po zwolnieniu pedału hamulca, pozostaje on w lekkim kontakcie z klockiem, a ten z kolei z tarczą. Efekt? Stałe, choć niewielkie, tarcie. To ciągłe tarcie prowadzi do miejscowego przegrzewania się tarczy w jednym punkcie jej obwodu. Takie przegrzewanie, w połączeniu z nierównomiernym odkładaniem się materiału ciernego z klocka, jest prostą drogą do powstania wspomnianego wcześniej DTV. Tarcza, choć nominalnie prosta, zaczyna pulsować pod wpływem klocków, generując drgania.

Podobnie destrukcyjne działanie mają zużyte prowadnice zacisku. Te małe, często gumowe elementy odpowiadają za swobodne przesuwanie się zacisku po jarzmie. Jeśli są zardzewiałe, zabrudzone lub uszkodzone, zacisk nie może prawidłowo się cofnąć ani ułożyć względem tarczy. Skutkuje to nierównomiernym naciskiem klocków na tarczę, co prowadzi do szybszego, nierównomiernego zużycia klocków, przegrzewania i w efekcie do drgań. Wibracje mogą być także potęgowane przez sam zacisk, który nie jest stabilnie prowadzony.

Na jakie objawy powinieneś zwrócić uwagę, aby rozpoznać problemy z zaciskiem? Poza drganiami, mogą to być:

• Ściąganie samochodu w jedną stronę podczas hamowania.
• Nierównomierne zużycie klocków (np. jeden klocek zużyty znacznie bardziej niż drugi w tym samym zacisku).
• Nadmierne nagrzewanie się felgi po jednej stronie pojazdu (można to sprawdzić, dotykając felgi po dłuższej jeździe – jeśli jedna jest wyraźnie gorętsza, to sygnał alarmowy).
• Specyficzny zapach spalenizny, zwłaszcza po intensywnym hamowaniu.
• Trudności w obracaniu kołem po podniesieniu samochodu (jeśli zacisk jest zapieczony, koło będzie stawiać opór).

Ignorowanie tych sygnałów prowadzi nie tylko do dyskomfortu, ale także do kosztownych napraw i, co najważniejsze, obniża bezpieczeństwo jazdy.

Bicie przy hamowaniu a zawieszenie – czy luzy mogą powodować drgania?

Często zapominamy, że układ hamulcowy nie działa w izolacji. Jest on integralną częścią większego systemu, w którym kluczową rolę odgrywa zawieszenie pojazdu. Zużyte elementy zawieszenia, takie jak tuleje wahaczy czy sworznie, mogą nie tylko powodować własne problemy, ale także potęgować lub wręcz inicjować drgania podczas hamowania. Nawet minimalne wibracje pochodzące z układu hamulcowego, które w sprawnym zawieszeniu byłyby niewyczuwalne, mogą stać się bardzo odczuwalne, gdy w zawieszeniu występują luzy.

Jak to działa? Tuleje wahaczy odpowiadają za stabilne prowadzenie koła. Jeśli są zużyte, wahacz może przemieszczać się w sposób niekontrolowany, co prowadzi do zmiany geometrii zawieszenia podczas hamowania. To z kolei przekłada się na niestabilność i drgania. Sworznie, będące ruchomymi połączeniami, również muszą działać precyzyjnie. Luzy na sworzniach, podobnie jak w przypadku tulei, destabilizują koło, sprawiając, że drgania z hamulców są przenoszone na całe nadwozie i kierownicę w znacznie bardziej intensywny sposób.

Warto zwrócić uwagę na to, jak odróżnić wibracje pochodzące z zawieszenia od tych generowanych przez sam układ hamulcowy. Kluczowe pytania diagnostyczne to:

• Czy drgania występują wyłącznie podczas hamowania? Jeśli tak, to wskazuje na problem z hamulcami.
• Czy drgania pojawiają się także podczas jazdy po nierównościach, bez użycia hamulca? Jeśli tak, to mocny sygnał, że problem leży w zawieszeniu.
• Czy drgania towarzyszą stuki i trzaski? Takie dźwięki są bardzo często oznaką luzów w zawieszeniu.
• Czy samochód zachowuje się niestabilnie na zakrętach lub przy zmianie pasa? To również może wskazywać na zużycie elementów zawieszenia.

Jeśli podejrzewasz zawieszenie, warto przeprowadzić jego dokładną kontrolę w warsztacie, sprawdzając wszystkie gumowe elementy, sworznie i łożyska.

Klucz do sukcesu tkwi w szczegółach: rola prawidłowego montażu

Niezależnie od tego, jakiej jakości części kupisz, ich żywotność i prawidłowe działanie w dużej mierze zależą od prawidłowego montażu. To absolutna podstawa, o której niestety zbyt często się zapomina lub ją bagatelizuje. Moje doświadczenie pokazuje, że wiele problemów z biciem przy hamowaniu ma swoje korzenie właśnie w błędach popełnionych na etapie instalacji.

Zacznijmy od absolutnej podstawy: konieczności dokładnego oczyszczenia piasty z rdzy i zanieczyszczeń przed montażem nowej tarczy. To krytyczny krok! Nawet drobne zanieczyszczenie, ziarnko piasku czy płatek rdzy, który znajdzie się między piastą a tarczą, spowoduje, że tarcza nie przylega idealnie płasko. To z kolei generuje bicie osiowe od samego początku eksploatacji, prowadząc do nierównomiernego zużycia i powstania DTV. Powierzchnia styku musi być absolutnie czysta i gładka.

Równie ważne jest prawidłowe dokręcanie kół. Klucz dynamometryczny to narzędzie, które powinno być obowiązkowe w każdym warsztacie i u każdego świadomego mechanika. Zbyt mocne dokręcanie śrub, zwłaszcza za pomocą klucza udarowego bez kontroli momentu, może prowadzić do odkształcenia piasty. To właśnie ta siła, rozłożona nierównomiernie, może być przyczyną krzywej piasty, o której mówiliśmy wcześniej. Zawsze należy przestrzegać momentów dokręcania podanych przez producenta pojazdu.

Na koniec, nie można zapomnieć o procesie docierania nowych tarcz i klocków. To nie jest mit, to konieczność! Po montażu nowych elementów układu hamulcowego, należy przez pierwsze kilkaset kilometrów unikać gwałtownego i długotrwałego hamowania. Proces docierania polega na stopniowym, delikatnym "układaniu się" klocka do tarczy, co pozwala na równomierne przeniesienie materiału ciernego z klocka na powierzchnię tarczy. Prawidłowo przeprowadzony proces docierania zapobiega przegrzewaniu, nierównomiernemu zużyciu i powstawaniu DTV, zapewniając długą i bezproblemową pracę hamulców.

Plan działania: jak krok po kroku zdiagnozować i trwale usunąć bicie przy hamowaniu?

Skoro już wiesz, ile czynników poza samymi tarczami może powodować drgania przy hamowaniu, czas na konkretny plan działania. Poniższa checklista diagnostyczna pomoże Ci systematycznie sprawdzić potencjalne źródła problemu i skutecznie je wyeliminować.

1. Sprawdzenie kół:
   • Wyważenie kół: Upewnij się, że koła są prawidłowo wyważone. Niewyważenie może powodować drgania, które są odczuwalne również podczas hamowania.
   • Stan opon: Sprawdź, czy opony nie mają uszkodzeń, nierównomiernego zużycia (np. "ząbkowania") lub wybrzuszeń.
   • Dokręcenie śrub: Upewnij się, że śruby kół są dokręcone z odpowiednim momentem, najlepiej kluczem dynamometrycznym.
2. Wizualna inspekcja tarcz i klocków:
   • Ślady przegrzania: Szukaj niebieskawych lub fioletowych przebarwień na tarczach, które świadczą o miejscowym przegrzewaniu.
   • Nierównomierne zużycie: Sprawdź, czy powierzchnia tarczy jest równa i gładka, bez wyraźnych rowków czy progów. Obejrzyj klocki – czy zużywają się równomiernie?
   • Pęknięcia: Szukaj wszelkich pęknięć na tarczach, nawet tych drobnych.
3. Sprawdzenie luzów w zawieszeniu:
   • Tuleje wahaczy: Poproś mechanika o sprawdzenie stanu tulei wahaczy – czy nie są popękane lub wybite.
   • Sworznie: Skontroluj luzy na sworzniach wahaczy i drążków kierowniczych.
   • Łożyska kół: Sprawdź, czy nie ma luzów na łożyskach kół.
4. Diagnostyka zacisków hamulcowych:
   • Ruch tłoczków: Upewnij się, że tłoczki w zaciskach swobodnie się cofają i nie są zapieczone.
   • Stan prowadnic: Sprawdź, czy prowadnice zacisków są czyste, nasmarowane i swobodnie się poruszają.
   • Osłony gumowe: Skontroluj stan gumowych osłon tłoczków i prowadnic – ich uszkodzenie prowadzi do korozji.
5. Pomiar bicia osiowego piasty i tarczy czujnikiem zegarowym:
   • Bicie piasty: Zmierz bicie osiowe piasty po zdjęciu tarczy (jak opisano wcześniej). Maksymalna tolerancja to zazwyczaj 0,02 mm.
   • Bicie tarczy: Zmierz bicie osiowe zamontowanej tarczy. Wartość nie powinna przekraczać 0,05-0,07 mm (zależnie od producenta).
6. Pomiar DTV mikrometrem (jeśli to możliwe):
   • Jeśli masz dostęp do precyzyjnego mikrometru, zmierz grubość tarczy w kilku punktach na jej obwodzie. Różnice rzędu kilkunastu mikrometrów mogą świadczyć o DTV.

Kiedy naprawa jest nieunikniona, pamiętaj o kilku zasadach. Po pierwsze, nie oszczędzaj na częściach. Dobrej jakości tarcze i klocki to inwestycja w bezpieczeństwo i komfort. Po drugie, wybierz solidny warsztat, który dysponuje odpowiednim sprzętem (np. czujnik zegarowy do pomiaru bicia piasty to podstawa!) i mechanikami, którzy rozumieją złożoność układu hamulcowego. Prawidłowy montaż i diagnostyka to klucz do trwałego usunięcia problemu bicia przy hamowaniu.
